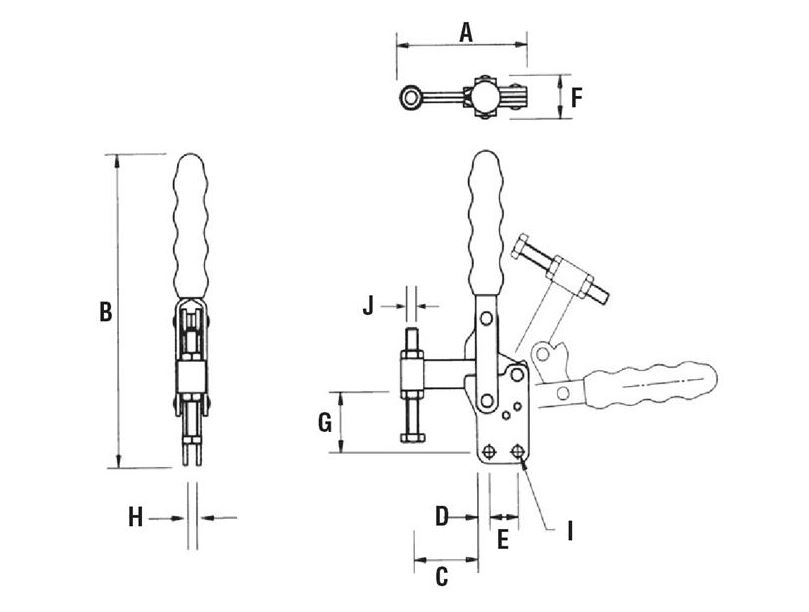

Zvislá pätka, pevná prítlačná skrutka
| Part No. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | Holding Force | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V100/1C | 65 | 112 | 32 | 6 | 16 | 18 | 27 | 5 | 4,8 | M5 | 100daN | 0,10 Kg |
| V150/1C | 60 | 135 | 26 | 7 | 12,7 | 24 | 28 | 6 | 5,1 | M6 | 150daN | 0,15 Kg |
| V200/1C | 77 | 150 | 42 | 8 | 19 | 21 | 37 | 6,3 | 5,5 | M6×50 | 200daN | 0,20 Kg |
| V250/1C | 87 | 190 | 45 | 8 | 19 | 21 | 37 | 6 | 7,1 | M8×60 | 250daN | 0,38 Kg |
| V300/1C | 114 | 202 | 65 | 9 | 25 | 25 | 39 | 6,5 | 8 | M8×60 | 300daN | 0,48 Kg |
| V350/1C | 124 | 240 | 65 | 9 | 32 | 30 | 52 | 8 | 8,3 | M10×80 | 350daN | 0,75 Kg |
| V450/1C | 137 | 246 | 74 | 10 | 32 | 37 | 57 | 10 | 8,7 | M12×100 | 450daN | 1,30 Kg |
| V550/1C | 196 | 345 | 108 | 12,5 | 51 | 38 | 100 | 10 | 12,3 | M16×150 | 550daN | 2,30 Kg |
