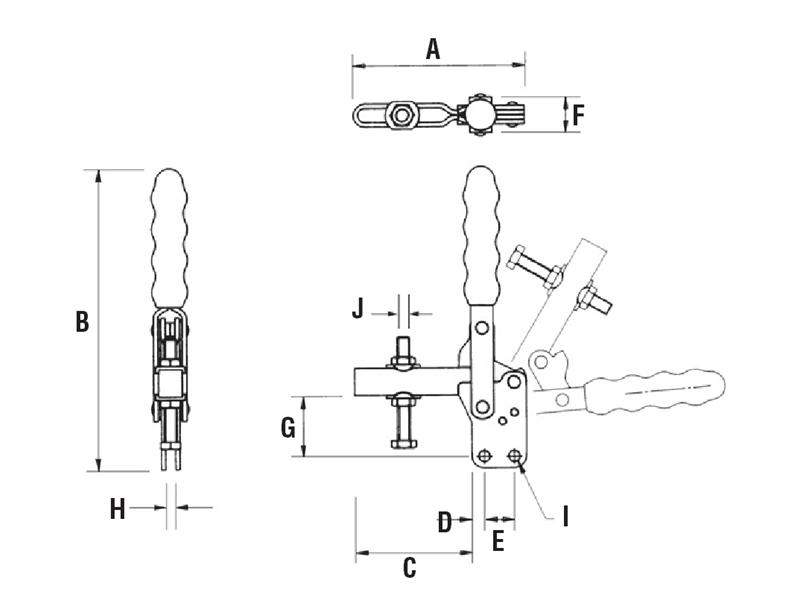

Zvislá pätka, nastaviteľná prítlačná skrutka
Vertical
Clamps
| Part No. |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
J (mm) |
Holding Force |
Weight |
| V75/1B |
57 |
106 |
31 |
5 |
18 |
17 |
22 |
4 |
4,4 |
M5 |
75daN |
0,05 Kg |
| V75/1BSS |
57 |
106 |
31 |
5 |
18 |
17 |
22 |
4 |
4,4 |
M5 |
75daN |
0,05 Kg |
| V100/1B |
66 |
112 |
38 |
5 |
16 |
18 |
27 |
5 |
4,8 |
M5 |
100daN |
0,10 Kg |
| V150/1B |
70 |
135 |
43 |
7 |
12,7 |
24 |
28 |
6 |
5,1 |
M6 |
150daN |
0,15 Kg |
| V150/1BSS |
70 |
135 |
43 |
7 |
12,7 |
24 |
28 |
6 |
5,1 |
M6 |
150daN |
0,15 Kg |
| V150/1BL |
85 |
135 |
58 |
7 |
12,7 |
24 |
28 |
6 |
5,1 |
M6 |
150daN |
0,15 Kg |
| V200/1B |
79 |
150 |
44 |
8 |
19 |
21 |
37 |
6,3 |
5,5 |
M6×50 |
150daN |
0,15 Kg |
| V250/1B |
110 |
190 |
75 |
8 |
19 |
23 |
39 |
6 |
7,1 |
M8×60 |
250daN |
0,38 Kg |
| V250/1BSS |
110 |
190 |
75 |
8 |
19 |
23 |
39 |
6 |
7,1 |
M8×60 |
250daN |
0,38 Kg |
| V300/1B |
142 |
202 |
98 |
9 |
25 |
25 |
42 |
6,5 |
8 |
M8×60 |
300daN |
0,48 Kg |
| V350/1B |
146 |
240 |
95 |
9 |
32 |
30 |
54 |
8 |
8,3 |
M10×80 |
350daN |
0,80 Kg |
| V450/1B |
175 |
246 |
122 |
10 |
32 |
37 |
59 |
10 |
8,7 |
M12×100 |
450daN |
1,35 Kg |
| V550/1B |
23 |
345 |
154 |
12,5 |
51 |
38 |
102 |
10 |
12,3 |
M16×150 |
550daN |
2,40 Kg |
V75/1B
V75/1BSS
V100/1B
V150/1B
V150/1BSS
V150/1BL
V200/1B
V250/1B
V250/1BSS
V300/1B
V350/1B
V450/1B
V550/1B
❱
