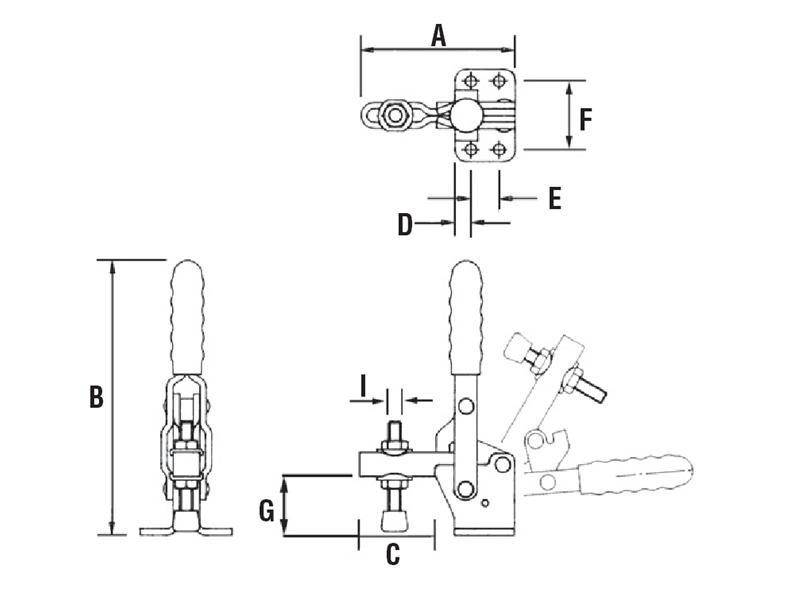

Vodorovná pätka, nastaviteľná prítlačná skrutka
![](/katalog-obrazku/hierarchie-1257/2119-flanged-base-adjustable-spindle.jpg)
Part No. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | I (mm) |
---|---|---|---|---|---|---|---|---|
V30/2B | 52 | 73 | 28 | 5 | 14 | 9,5 | 27 | M4 |
V75/2B | 57 | 98 | 31 | 5 | 16 | 24 | 16 | M5 |
V75/2BSS | 57 | 98 | 31 | 5 | 16 | 24 | 16 | M5 |
V100/2B | 67 | 103 | 39 | 6 | 16 | 24 | 22 | M5 |
V150/2B | 70 | 125 | 39 | 7 | 12,7 | 27 | 23 | M6 |
V150/2BSS | 70 | 125 | 39 | 7 | 12,7 | 27 | 23 | M6 |
V150/2BL | 85 | 125 | 58 | 7 | 12,7 | 27 | 23 | M6 |
V200/2B | 79 | 135 | 44 | 8 | 12,7 | 27 | 29 | M6×50 |
V210/2B | 106 | 148 | 63 | 9,5 | 24 | 33 | 38 | M8×60 |
V250/2B | 110 | 175 | 74 | 8 | 19 | 32 | 32 | M8×60 |
V250/2BSS | 110 | 175 | 74 | 8 | 19 | 32 | 32 | M8×60 |
V300/2B | 143 | 186 | 100 | 9 | 19 | 34,5 | 34 | M8×60 |
V350/2B | 146 | 220 | 95 | 9 | 32 | 45 | 43 | M10×80 |
V450/2B | 177 | 228 | 122 | 10 | 32 | 45 | 51 | M12×100 |
V550/2B | 231 | 312 | 154 | 12,5 | 51 | 70 | 82 | M16×150 |
