Rýchla montáž pojazdových kolies do hliníkových profilov
Pojazdové kolesá k hliníkovým profilom
- Pevné pojazdové kolieska do stavebnicových profilov
- Otočné pojazdové kolieska do stavebnicových profilov
- Tri rady veľkostí kolies – 80, 100 a 125mm
- Dva druhy montáže – do čela aj drážky profilov
- Štyri typy materiálu kolesa – 3 z nich v prevedení ESD
- Jednotný povrch – Kovové časti sú práškované rovnakou farbou ako hliníkové profily
- Všetky otočné pojazdové kolieska sú v prevedení s dvojitou brzdou, ktorá zabraňuje okrem pohybu aj otočeniu.
- Pevné pojazdové kolieska sú v prevedení bez brzdy

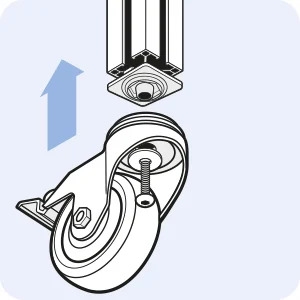

- Montáž pomocou kotviacej dosky alebo adaptéru do čela profilu
- Adaptér obmedzuje nežiadúce pretáčanie kolieska pri fixačnej skrutke
Marek Industrial v kooperácii s Blickle a FATH ponúka tieto špeciálne upravené otočné kolieska do hliníkových stavebnicových profilov.
Vďaka inovatívnym adaptérom a kotviacim doskám je pripevnenie do konštrukčných profilov záležitosťou minúty a zamedzí sa pretáčaniu koliesok a zároveň nevyčnievajú z boku profilov von.
Kotviace dosky pri otočných aj pevných pojazdových koliesok sú asymetrické
a vďaka tomu ich je možné pri montáži zarovnať s hranou profilu.
Kotviace dosky sú pre série profilov 40 aj 45 totožné. Viac informácii
ohľadom doporučenej montáže nájdete v spodnej časti tohoto článku.
TPE – Termoplastický elastomér | TPE ESD – Antistatický termoplastický polymér | TPU – Termoplastický polyuretán | TPU ESD – Antistatický termoplastický polyuretán | Gumené prevedenie s vysokou pružnosťou | ESD Gumené prevedenie s vysokou pružnosťou | PA – Chemicky odolný polyamid* | |
---|---|---|---|---|---|---|---|
Stopy na podlaze | Nie | Nie | Nie | Nie | Áno | Áno | Nie |
Tvrdosť shore | 85 ° Shore A | 85 ° Shore A | 94 ° Shore A | 94 ° Shore A | 80 ° Shore A | 80 ° Shore A | 70 ° Shore D |
Antistatické prevedenie | Nie | Áno | Nie | Áno | Nie | Áno | Nie |
Farba kolesa | Šedá | Čierna | Šedá | Čierna | Šedá | Čierna | Čierna |
Farba gumenej časti | Šedá | Šedá | Čierna | Čierna | Šedá | Čierna | Čierna |
Valivý odpor | **** | **** | **** | **** | *** | *** | **** |
Hlučnosť | *** | *** | *** | *** | **** | **** | ** |
Ochrana podlahy | *** | *** | *** | *** | **** | **** | ** |
- Odolný voči rozpúšťadlám na bázi ropy a alkoholu
DOPORUČENÉ MOŽNOSTI MONTÁŽE
Na čele konštrukčného profilu pomocou adaptéru: | Do T-drážky pomocou adaptéru: | Do T-drážky pomocou kotviacej dosky: | ||||
---|---|---|---|---|---|---|
Profily rady 40 | Profily rady 45 | Profily rady 40 | Profily rady 40 | Profily rady 45 | Profily rady 40 | Profily rady 45 |
1× skrutka ISO 7380 – M8 × 40 | 1× skrutka DIN 6912 – M12 × 40 nebo | 1× skrutka ISO 7380 – M8 × 25 | 1× skrutka s T-hlavou M8 × 30 | 1× skrutka s T-hlavou M12 × 30 | 1× skrutka ISO 7380 M8 × 14 | 1× skrutka ISO 7380 M8 × 14 |
1× podložka DIN 9021 pre skrutku M8 | 1× samorezná skrutka – S12 × 40 | 1× T-matica ťažká M8 – drážka 8 | 1× matica DIN 985 – M8 | 1× matica DIN 985 – M12 | 1× T-matica ťažká M8 – drážka 8 | 1× T-matica ťažká M8 – drážka 10 |
