Pružné opierky: Kľúčový komponent pre mnoho strojov a zariadení
Pružné opierky sú zásadnou
súčasťou mnohých strojov a zariadení. Najčastejšie sa používajú na
upnutie dielov, ale aj pre aretáciu alebo polohovanie. Správna voľba pružnej
opierky vám môže významne uľahčiť prácu s dielmi alebo obrobkami.
Napriek svojej veľkosti môžu pružné
opierky nahradiť zložité prípravky, ktoré sú nákladné a zaberú
veľa miesta.
Príklad použitia:
Názov „pružné“ opierky vychádza z ich funkčnosti. Vo vnútri puzdra
sa nachádza pružina, ktorá tlačí von guličku alebo tlačný čap. Keď je
na ne vyvinutý väčší vonkajší tlak, než je sila pružiny, gulička alebo
tlačný čap sa sťahujú späť do puzdra. Táto vlastnosť umožňuje
široké využitie produktu v rôznych aplikáciách. Pružné opierky patria
medzi naše najpredávanejšie produkty, preto neustále rozširujeme ich ponuku
o nové rozmery a materiály. Aby sme zabezpečili čo najširšie využitie,
ponúkame pružné opierky v rôznych materiáloch. V mnohých konštrukciách
nie je celé puzdro s odpruženou guličkou vyrobené z jedného
materiálu – puzdro, gulička alebo čap môžu byť vyrobené z rôznych
materiálov, čo vytvára širokú paletu prevedení pre rôzne aplikácie.
Oficiálny názov je „pružné opierky“, ale môžete ich poznať aj ako
pružné skrutky, skrutky s pružinou, odpružené skrutky, odlepovače alebo
skrutky s guličkou/čapom.
Typy pružných opierok podľa materiálu
Plastové puzdra s odpruženou guličkou
Výhody: ľahkosť, nízka cena, odolnosť proti korózii.
Vhodné pre vonkajšie použitie alebo vlhké prostredie.
Oceľové puzdra s odpruženou guličkou
Výhody: stabilita, odolnosť voči vyšším silám
a teplotám. Ideálne pre náročné podmienky.
Nerezové pružné opierky
Výhody: odolnosť proti korózii, vhodnosť pre vyššie
teploty a vonkajšie použitie. Ľahšie než oceľové varianty
Pružné opierky v hladkom prevedení
Tieto opierky sú určené na vlisovanie alebo vloženie do otvoru namiesto
skrutkovania. Sú dostupné v nerezovom alebo plastovom (POM) prevedení
Ďalšie vlastnosti a montáž
Dostupné veľkosti
Pružné opierky sú vyrábané podľa normy a dostupné vo veľkostiach M5,
M6, M8, M10 a M12. Všetky dostupné rozmery nájdete na našich stránkach,
kde môžete pomocou filtrov vybrať ten správny typ.
Montáž
Pružné opierky možno podľa druhu použitia pripevniť rôznymi spôsobmi.
Tie s hladkým puzdrom možno vlisovať, ručne zatlačiť alebo zapuzdriť pri
procese vstrekovania plastov. Pružné opierky so závitovým puzdrom sa
montujú pomocou bežného skrutkovača alebo šesťhranného kľúča do
závitového otvoru. Pri slepých otvoroch možno pružné opierky našroubovať
špeciálnym kľúčom. Aby nedošlo k uvoľneniu, môžu byť zaistené
maticami. Pre väčšiu spoľahlivosť je však vhodné použiť pružné
opierky so závitovou poistkou (Long-Lok), ktoré eliminujú potrebu ďalších
matíc proti uvoľneniu alebo vibráciám.
Záleží na sile pružiny prítlačných prvkov
Pružné opierky sa vyrábajú s rôznou silou pružiny. V závislosti na
silách pôsobiacich na obrobok pri následnom obrábaní má zmysel zvoliť
zodpovedajúcu silnú pružinu. U jednotlivých produktov nájdete príslušné
sily.
Gulička alebo tlačný čap?
V sortimente spoločnosti KIPP nájdete puzdra s odpruženou guličkou
a pružné opierky s tlačným čapom. V závislosti na prevedení sú
vhodné pre rôzne oblasti použitia. Guličky sú veľmi vhodné pre
jednoduché upínacie a zaisťovacie práce. Tlačné čapy sa naopak
častejšie používajú ako odtlačovacie kolíky, ktoré slúžia na
vytlačovanie objektov späť.
Výber správnej pružnej opierky
Pri výbere správnej pružnej opierky je dôležité
poznať:
- Rozmery (veľkosť závitu, dĺžka, zdvih guličky/čapu)
- Materiál (oceľ, nerez, plast)
- Spôsob skrutkovania (drážka pre skrutkovač, imbus)
- Sila pružiny (počiatočná a koncová sila)

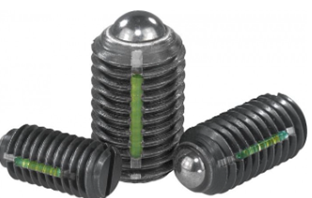

![](/katalog-obrazku/produkt-38779/96815-pruzne-operky-klicovy-komponent-pro-mnoho-stroju-a-zarizeni.png)
1) Materiál opierky/guličky
a) Oceľb) Nerez
c) Plast (POM)
2) Spôsob skrutkovania
a) Drážka pre skrutkovač![](/katalog-obrazku/produkt-38779/96802-pruzne-operky-klicovy-komponent-pro-mnoho-stroju-a-zarizeni.png)
b) imbus
![](/katalog-obrazku/produkt-38779/96803-pruzne-operky-klicovy-komponent-pro-mnoho-stroju-a-zarizeni.png)

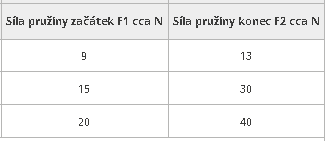

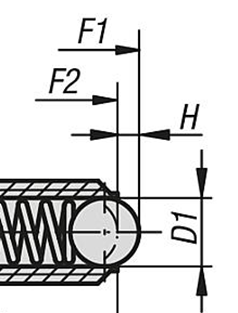

3) Predpätie pružiny (Sila pružiny v Newtonoch)
a) Počiatočná sila pružiny F1 (Sila, pri ktorej sa gulička/čap začne vtlačovať)b) Koncová sila pružiny F2 (Sila, pri ktorej bude gulička/čap plne stlačená)
![](/katalog-obrazku/produkt-38779/96814-pruzne-operky-klicovy-komponent-pro-mnoho-stroju-a-zarizeni.png)
