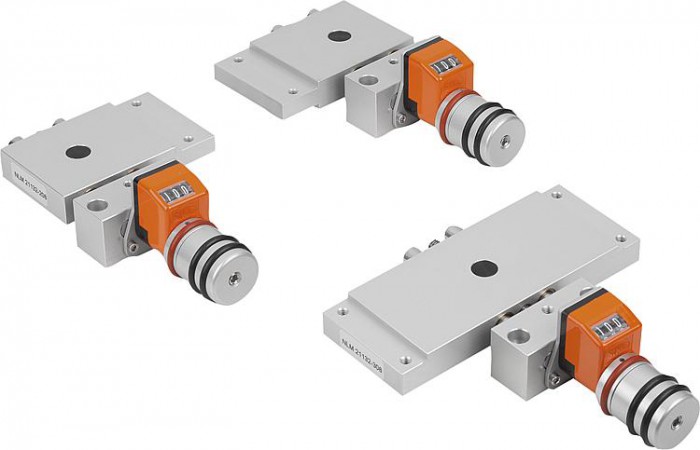

Křížové stoly krátké s ukazatelem polohy

Popis produktu

Kód:	21132
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Křížové stoly krátké s ukazatelem polohy | 21132
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Přehrát video

Datový list 21132 Křížové stoly krátké s ukazatelem polohy

Varianty
Technické parametry

Material	Kozlík ložiska a sáně z hliníkové slitiny, eloxované. Vodicí sloupky nerezová ocel, broušená. Vřeteno nerezová ocel, válcovaný závit. Vedení kluzné ložisko, bezúdržbové. Indikátor polohy z plastu.
Odkaz na výkres	Montážní poloha ukazatele polohy: a) nahoře (standard) b) vpravo c) dole d) vlevo
Provedení:	Radiální vůle vedení je menší než 0,02 mm. Axiální vůle žádná. Vřeteno samosvorné, dodatečná možnost sevření.
Upozornění	Díky téměř bezvůlovému vedení a absolutně bezvůlovému vřetenu není k přestavení zapotřebí žádné povolování a svírání vřetena. Digitální indikátor polohy s přesností indikace 0,1 mm, čísla vzestupně pří otáčení doprava. Údaj indikátoru polohy lze bez použití nástroje nastavovat otáčením unášecího kroužku. Montážní polohu indikátoru polohy lze zajistit šroubem ve 4 polohách. Křížový stůl lze na stavebnicovém principu v příslušné konstrukční velikosti jednoduše kombinovat s polohovacími stoly, zvedacími stoly a s dalším příslušenstvím.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	B	B1	B2	C (zdvih)	D	d1	D3	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	.step
21132-108	8 898,30 Kč		46mm	36	21	14	26	23mm	8	4	18mm	14mm	27mm	23mm	14mm	134,5	80	46	75	20	2	200	200	X=39(50)	1,9	0,9	1,9	.step
21132-112	11 656,40 Kč		75mm	60	38	25	26	23mm	12	6	23,5mm	20mm	29mm	27mm	15,5mm	187,5	133	75	120	30	2	300	300	X=58(100)	5,5	3	5,5	.step
21132-208	8 898,30 Kč		46mm	36	21	14	26	23mm	8	4	18mm	14mm	27mm	23mm	14mm	134,5	80	46	75	20	2	200	200	X=39(50)	1,9	0,9	1,9	.step
21132-212	11 656,40 Kč		75mm	60	38	25	26	23mm	12	6	23,5mm	20mm	29mm	27mm	15,5mm	187,5	133	75	120	30	2	300	300	X=58(100)	5,5	3	5,5	.step
21132-308	8 898,30 Kč		46mm	36	21	14	26	23mm	8	4	18mm	14mm	27mm	23mm	14mm	134,5	80	46	120	20	2	200	200	X=39(50)	1,9	0,9	1,9	.step
21132-312	11 656,40 Kč		75mm	60	38	25	26	23mm	12	6	23,5mm	20mm	29mm	27mm	15,5mm	187,5	133	75	180	30	2	300	300	X=58(100)	5,5	3	5,5	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
