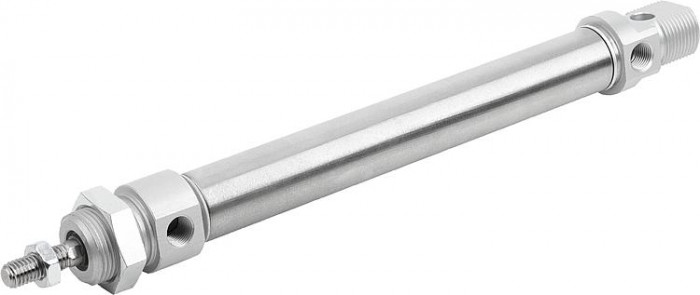

Pneumatický kruhový válec DIN ISO 6432 Dvojčinný s magnetickým pístem

Popis produktu

Kód:	12002
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pneumatický kruhový válec DIN ISO 6432 Dvojčinný s magnetickým pístem | 12002
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 12002 Pneumatický kruhový válec DIN ISO 6432 Dvojčinný s magnetickým pístem

Varianty
Technické parametry

Materiál	Válcová trubka: nerezová ocel 1.4301. Uzavírací víčko: hliník. Pístnice: nerezová ocel 1.4305. Těsnění pístu a pístnice: PU, NBR. Píst válce: mosaz. Vodicí pouzdro pístnice: slinutý bronz.
Provedení	Válcová trubka: bez povrchové úpravy. Uzavírací víčko: eloxované. Pístnice: bez povrchové úpravy.
Upozornění	Dvojčinný pneumatický válec podle DIN ISO 6432. Pístnice s vnějším závitem, identifikací polohy pro bezdotykový spínač a elastickým tlumením oboustranně.
Technické údaje	Způsob činnosti: dvojčinné. Provozní médium: filtrovaný, vysušený vzduch, s olejem nebo bez oleje. Provozní tlak: 1 až 10 bar. Tlumení: elastické tlumení oboustranné. Montážní poloha: libovolná. Identifikace polohy: pro bezdotykový spínač. Pneumatické připojení: DIN EN ISO 228/1.
Teplotní rozsah	od –20 °C do +80 °C.

Detail zavřít

Zruš filtr

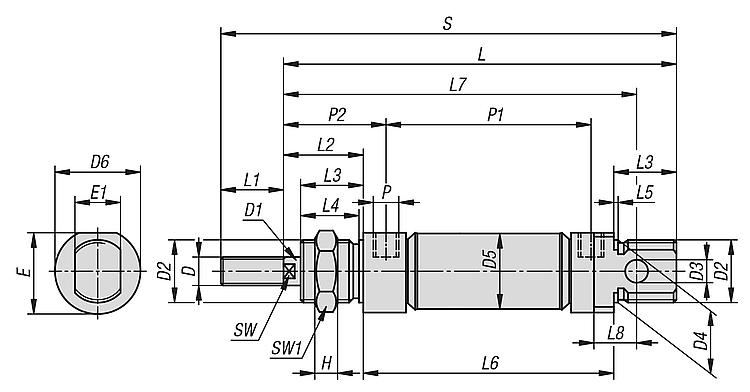

Objednací kód	Základní cena bez DPH	Objednat	Ř válce	Zdvih S	D	D1	D2	D3	D4	D5	D6	E	E1	H	L	L1	L2	L3	L4	L5	L6	L7	L8	P	P1	P2	SW	SW1	Síla na píst při 6 barech (N)	Síla zpětného pohybu při 6 barech (N)	.step
12002-010010	1 441,20 Kč		10	10	M4	4	M12×1,5	4	12	11,3	16	15	8	7	84	12	16	12	11	1	56	74	6	M5	46	21	–	19	40	32	.step
12002-010025	1 450,10 Kč		10	25	M4	4	M12×1,5	4	12	11,3	16	15	8	7	99	12	16	12	11	1	71	89	6	M5	61	21	–	19	40	32	.step
12002-012010	1 536,30 Kč		12	10	M6	6	M16×1,5	6	16	13,3	19	18	12	5	98	16	22	18	16,5	1,5	58	85	9	M5	48	27	5	22	54	37	.step
12002-012025	1 544,80 Kč		12	25	M6	6	M16×1,5	6	16	13,3	19	18	12	5	113	16	22	18	16,5	1,5	73	100	9	N5	63	27	5	22	54	37	.step
12002-016010	1 739,80 Kč		16	10	M6	6	M16×1,5	6	16	17,3	19	18	12	5	103	16	22	18	16,5	1,5	63	92	9	M5	54	27	5	22	105	88	.step
12002-016025	1 747,20 Kč		16	25	M6	6	M16×1,5	6	16	17,3	19	18	12	5	118	16	22	18	16,5	1,5	78	107	9	M5	69	27	5	22	105	88	.step
12002-016050	1 765,30 Kč		16	50	M6	6	M16×1,5	6	16	17,3	19	18	12	5	143	16	22	18	16,5	1,5	103	132	9	M5	94	27	5	22	105	88	.step
12002-020010	1 890,00 Kč		20	10	M8	8	M22×1,5	8	22	21,3	27	25,5	16	8	121	20	24	20	18,5	1,5	77	105	12	G1/8	61,5	32	7	27	172	142	.step
12002-020025	1 902,70 Kč		20	25	M8	8	M22×1,5	8	22	21,3	27	25,5	16	8	136	20	24	20	18,5	1,5	92	120	12	G1/8	76,5	32	7	27	172	142	.step
12002-020050	1 928,50 Kč		20	50	M8	8	M22×1,5	8	22	21,3	27	25,5	16	8	161	20	24	20	18,5	1,5	117	145	12	G1/8	101,5	32	7	27	172	142	.step
12002-020080	1 954,60 Kč		20	80	M8	8	M22×1,5	8	22	21,3	27	25,5	16	8	191	20	24	20	18,5	1,5	147	175	12	G1/8	131,5	32	7	27	172	142	.step
12002-020100	2 081,10 Kč		20	100	N8	8	M22×1,5	8	22	21,3	27	25,5	16	8	211	20	24	20	18,5	1,5	167	195	12	G1//8	151,5	32	7	27	172	142	.step
12002-020125	2 104,80 Kč		20	125	M8	8	M22×1,5	8	22	21,3	27	25,5	16	8	236	20	24	20	18,5	1,5	192	220	12	G1/8	176,5	32	7	27	172	142	.step
12002-020160	2 247,90 Kč		20	160	M8	8	M22×1,5	8	22	21,3	27	25,5	16	8	271	20	24	20	18,5	1,5	227	255	12	G1/8	211,5	32	7	27	172	142	.step
12002-020200	2 287,10 Kč		20	200	M8	8	M22×1,5	8	22	21,3	27	25,5	16	8	311	20	24	20	18,5	1,5	267	295	12	G1/8	251,5	32	7	27	172	142	.step
Objednací kód	Základní cena bez DPH	Objednat	Ř válce	Zdvih S	D	D1	D2	D3	D4	D5	D6	E	E1	H	L	L1	L2	L3	L4	L5	L6	L7	L8	P	P1	P2	SW	SW1	Síla na píst při 6 barech (N)	Síla zpětného pohybu při 6 barech (N)	.step
12002-025010	2 006,60 Kč		25	10	M10×1,25	10	M22×1,5	8	22	26,5	30	28,5	16	8	128	22	28	22	20,5	1,5	78	114	12	G1/8	62	36	9	27	265	218	.step
12002-025025	2 019,70 Kč		25	25	M10×1,25	10	M22×1,5	8	22	26,5	30	28,5	16	8	143	22	28	22	20,5	1,5	93	129	12	G1/8	77	36	9	27	265	218	.step
12002-025050	2 045,10 Kč		25	50	M10×1,25	10	M22×1,5	8	22	26,5	30	28,5	16	8	168	22	28	22	20,5	1,5	118	154	12	G1/8	102	36	9	27	265	218	.step
12002-025080	2 191,00 Kč		25	80	M10×1,25	10	M22×1,5	8	22	26,5	30	28,5	16	8	198	22	28	22	20,5	1,5	148	184	12	G1/8	132	36	9	27	265	218	.step
12002-025100	2 214,30 Kč		25	100	M10×1,25	10	M22×1,5	8	22	26,5	30	28,5	16	8	218	22	28	22	20,5	1,5	168	204	12	G1/8	152	36	9	27	265	218	.step
12002-025125	2 240,10 Kč		25	125	M10×1,25	10	M22×1,5	8	22	26,5	30	28,5	16	8	243	22	28	22	20,5	1,5	193	229	12	G1/8	177	36	9	27	265	218	.step
12002-025160	2 397,00 Kč		25	160	M10×1,25	10	M22×1,5	8	22	26,5	30	28,5	16	8	278	22	28	22	20,5	1,5	228	264	12	G1/8	212	36	9	27	265	218	.step
12002-025200	2 445,10 Kč		25	20	M10×1,25	10	M22×1,5	8	22	26,5	30	28,5	16	8	318	22	28	22	20,5	1,5	268	304	12	G1/8	252	36	9	27	265	218	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
