Pneumatický kompaktní válec DIN ISO 21287 Dvojčinný s magnetickým pístem

Popis produktu

Kód:	12001
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pneumatický kompaktní válec DIN ISO 21287 Dvojčinný s magnetickým pístem | 12001
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 12001 Pneumatický kompaktní válec DIN ISO 21287 Dvojčinný s magnetickým pístem

Varianty
Technické parametry

Materiál	Válcová trubka: hliník Uzavírací víčko: z tlakově litého hliníku. Pístnice: nerezová ocel 1.4301 (od válce Ø 32 mm 1.4021). Těsnění pístu a pístnice: PU.
Provedení	Válcová trubka: eloxovaná. Uzavírací víčko: bez povrchové úpravy. Pístnice: bez povrchové úpravy.
Upozornění	Dvojčinný pneumatický válec podle DIN ISO 21287. Pístnice s vnitřním nebo vnějším závitem, identifikací polohy pro bezdotykový spínač a elastickým tlumením oboustranně. Díky své kompaktní konstrukci se kompaktní válce hodí zejména k použití při stísněných podmínkách montáže.
Technické údaje	Způsob činnosti: dvojčinné. Provozní médium: filtrovaný, vysušený vzduch, s olejem nebo bez oleje. Provozní tlak: 1 až 10 bar. Tlumení: elastické tlumení oboustranné. Montážní poloha: libovolná. Identifikace polohy: pro bezdotykový spínač. Pneumatické připojení: DIN EN ISO 228/1.
Teplotní rozsah	od –20 °C do +80 °C.

Detail zavřít

Provedení s vnitřním závitem
Zruš filtr

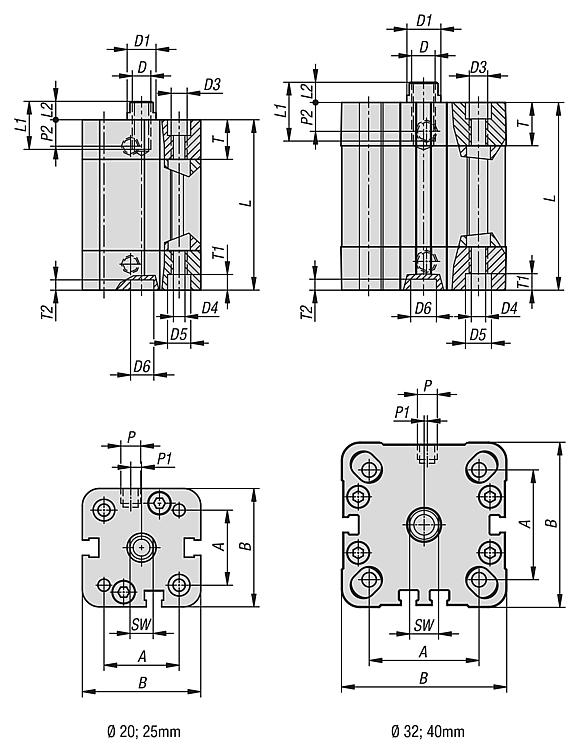

Objednací kód	Základní cena bez DPH	Objednat	Specifikace	Ř válce	Zdvih S	A	B	D	D1	D3	D4	D5	D6	L	L1	L2	P	P1	P2	T	T1	T2	SW	Síla na píst při 6 barech (N)	Síla zpětného pohybu při 6 barech (N)	CAD
12001-0200101	1 268,50 Kč		vnitřní závit	20	10	22	37	M6	10	M5	4,2	7,5	6	47±0,5	10	6	M5	4	7	12,3	4,2	2,5	8	188	142	.step
12001-0200251	1 305,00 Kč		vnitřní závit	20	25	22	37	M6	10	M5	4,2	7,5	6	62±0,5	10	6	M5	4	7	12,3	4,2	2,5	8	188	142	.step
12001-0200501	1 380,40 Kč		vnitřní závit	20	50	22	37	M6	10	M5	4,2	7,5	6	87±0,5	10	6	M5	4	7	12,3	4,2	2,5	8	188	142	.step
12001-0250101	1 422,00 Kč		vnitřní závit	25	10	26	41	M6	10	M5	4,2	7,5	6	49±0,5	10	6	M5	3	7,5	13,5	4,2	2,5	8	295	248	.step
12001-0250251	1 498,20 Kč		vnitřní závit	25	25	26	41	M6	10	M5	4,2	7,5	6	64±0,5	10	6	M5	3	7,5	13,5	4,2	2,5	8	295	248	.step
12001-0250501	1 632,40 Kč		vnitřní závit	25	50	26	41	M6	10	M5	4,2	7,5	6	89±0,5	10	6	M5	3	7,5	13,5	4,2	2,5	8	295	248	.step
12001-0320101	1 563,20 Kč		vnitřní závit	32	10	32,5	49,2	M8	12	M6	5,2	9	6	54±0,5	12	7	G1/8	–	7,5	15	4,5	2	10	482	415	.step
12001-0320251	1 698,90 Kč		vnitřní závit	32	25	32,5	49,2	M8	12	M6	5,2	9	6	69±0,5	12	7	G1/8	–	7,5	15	4,5	2	10	482	415	.step
12001-0320501	1 920,90 Kč		vnitřní závit	32	50	32,5	49,2	M8	12	M6	5,2	9	6	94±0,5	12	7	G1/8	–	7,5	15	4,5	2	10	482	415	.step
12001-0400101	2 058,90 Kč		vnitřní závit	40	10	38	57,2	M8	12	M6	5,2	9	6	55±0,5	12	7	G1/8	–	7,5	15	4,2	2	10	754	687	.step
12001-0400251	2 218,30 Kč		vnitřní závit	40	25	38	57,2	M8	12	M6	5,2	9	6	70±0,5	12	7	G1/8	–	7,5	15	4,2	2	10	754	687	.step
12001-0400501	2 458,70 Kč		vnitřní závit	40	50	38	57,2	M8	12	M6	5,2	9	6	95±0,5	12	7	G1/8	–	7,5	15	4,2	2	10	754	687	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Provedení s vnějším závitem
Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Specifikace	Ř válce	Zdvih S	A	B	D	D1	D3	D4	D5	D6	L	L1	L2	P	P1	P2	T	T1	T2	SW	Síla na píst při 6 barech (N)	Síla zpětného pohybu při 6 barech (N)	CAD
12001-0200102	1 268,50 Kč		vnější závit	20	10	22	37	M8	10	M5	4,2	7,5	6	47±0,5	16	6	M5	4	7	12,3	4,2	2,5	8	188	142	.step
12001-0200252	1 305,00 Kč		vnější závit	20	25	22	37	M8	10	M5	4,2	7,5	6	62±0,5	16	6	M5	4	7	12,3	4,2	2,5	8	188	142	.step
12001-0200502	1 380,40 Kč		vnější závit	20	50	22	37	M8	10	M5	4,2	7,5	6	87±0,5	16	6	M5	4	7	12,3	4,2	2,5	8	188	142	.step
12001-0250102	1 422,00 Kč		vnější závit	25	10	26	41	M8	10	M5	4,2	7,5	6	49±0,5	16	6	M5	3	7,5	13,5	4,2	2,5	8	295	248	.step
12001-0250252	1 498,20 Kč		vnější závit	25	25	26	41	M8	10	M5	4,2	7,5	6	64±0,5	16	6	M5	3	7,5	13,5	4,2	2,5	8	295	248	.step
12001-0250502	1 632,40 Kč		vnější závit	25	50	26	41	M8	10	M5	4,2	7,5	6	89±0,5	16	6	M5	3	7,5	13,5	4,2	2,5	8	295	248	.step
12001-0320102	1 563,20 Kč		vnější závit	32	10	32,5	49,2	M10×1,25	12	M6	5,2	9	6	54±0,5	19	7	G1/8	–	7,5	15	4,5	2	10	482	415	.step
12001-0320252	1 698,90 Kč		vnější závit	32	25	32,5	49,2	M10×1,25	12	M6	5,2	9	6	69±0,5	19	7	G1/8	–	7,5	15	4,5	2	10	482	415	.step
12001-0320502	1 920,90 Kč		vnější závit	32	50	32,5	49,2	M10×1,25	12	M6	5,2	9	6	94±0,5	19	7	G1/8	–	7,5	15	4,5	2	10	482	415	.step
12001-0400102	2 058,90 Kč		vnější závit	40	10	38	57,2	M10×1,25	12	M6	5,2	9	6	55±0,5	19	7	G1/8	–	7,5	15	4,2	2	10	754	687	.step
12001-0400252	2 218,30 Kč		vnější závit	40	25	38	57,2	M10×1,25	12	M6	5,2	9	6	70±0,5	19	7	G1/8	–	7,5	15	4,2	2	10	754	687	.step
12001-0400502	2 458,70 Kč		vnější závit	40	50	38	57,2	M10×1,25	12	M6	5,2	9	6	95±0,5	19	7	G1/8	–	7,5	15	4,2	2	10	754	687	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
