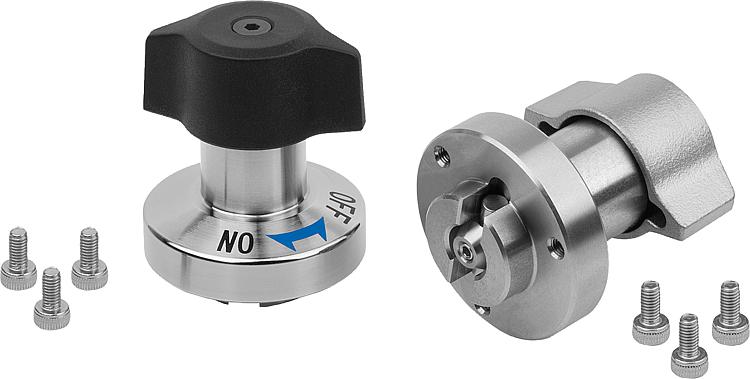

Otočný upínací uzávěr z oceli, otočná hlavice z plastu nebo z nerezové oceli

Novinka

Popis produktu

Kód:	K1558
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočný upínací uzávěr z oceli, otočná hlavice z plastu nebo z nerezové oceli | K1558
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1558 Otočný upínací uzávěr z oceli otočná hlavice z plastu nebo z nerezové oceli

Technická informace pro otočný upínací uzávěr K1558 a upínací desky K1062

Varianty
Technické parametry

Popis výrobku	Otočné upínací uzávěry slouží k rychlé a snadné výměně a uzamknutí zařízení nebo klapek. Upínání bez použití nářadí zkracuje přípravný čas.
Materiál	Pouzdro z oceli nebo z nerezové oceli. Kolík, nerezová ocel. Otočná hlavice, nerezová ocel nebo termoplast PA (polyamid).
Provedení	Pouzdro niklované nebo bez povrchové úpravy. Kolík, bez povrchové úpravy. Otočná hlavice PA, vyztužená skelnými vlákny, černá. Otočná hlavice, nerezová ocel, bez povrchové úpravy.
Upozornění	Upevňovací šrouby M2 nebo M3 z nerezové oceli jsou součástí dodávky. Možnost montáže, provedení A pro tloušťky desek 6 mm. Možnost montáže, provedení B pro tloušťky desek > 6 do 14 mm.
Způsob ovládání	Zajistěte, aby otočná hlavice byla v poloze „OFF“ a stopka zasunutá. Otočný upínací uzávěr nasuňte nebo nasaďte na předmontovanou upínací desku. Otočnou hlavici zatlačte dolů a otočte do polohy „ON“. Při úplném sevření zazní signál zaskočení.
Příslušenství	Upínací desky K1062
Odkaz na výkres	Deska

Detail zavřít

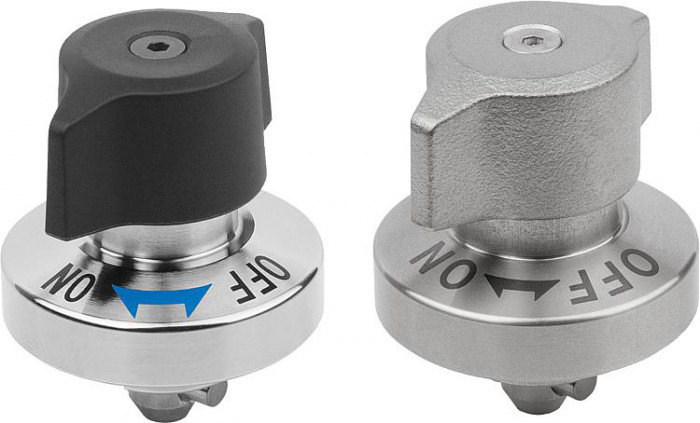

Otočný upínací uzávěr z oceli, otočná hlavice z plastu
Zruš filtr

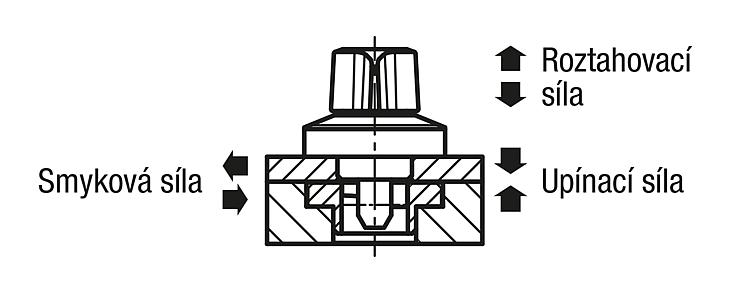

Objednací kód	Základní cena bez DPH	Objednat	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	T1	T2	Upínací síla N	Smyková síla kN	Roztahovací síla F kN	Teplotní odolnost	CAD
K1558.516	912,30 Kč		5	15,5	14	25	25	21	30	6,5	20	5,5	M2×3	14	26	4,4	2,4	6	6–10	2,5	6	1,8	1,2	≤130 °C	.step
K1558.817	936,10 Kč		8	17	18	34	34	28	38	10	26,5	5,5	M3×4	18	35	6,5	3,4	6	6–14	2,5	90	3,2	0,4	≤130 °C	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Otočný upínací uzávěr z oceli, otočná hlavice z nerezové oceli
Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	T1	T2	Upínací síla N	Smyková síla kN	Roztahovací síla F kN	Teplotní odolnost	CAD
K1558.1516	1 632,70 Kč		5	15,5	14	25	25	21	30	6,5	20	5,5	M2×3	14	26	4,4	2,4	6	6–10	2,5	60	1,8	1,2	≤200 °C	.step
K1558.1817	1 728,50 Kč		8	17	18	34	34	28	38	10	26,5	5,5	M3×4	18	35	6,5	3,4	6	6–14	2,5	90	3,2	0,4	≤200 °C	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
