Otočný upínací uzávěr z nerezové oceli, úchyt z plastu nebo z nerezové oceli

Novinka

Popis produktu

Kód:	K1559
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočný upínací uzávěr z nerezové oceli, úchyt z plastu nebo z nerezové oceli | K1559
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Technická informace pro otočný upínací uzávěr K1559 a upínací desky K1560

Datový list K1559 Otočný upínací uzávěr z nerezové oceli otočná hlava z plastu nebo z nerezové oceli

Varianty
Technické parametry

Popis výrobku	Otočné upínací uzávěry slouží k rychlé a snadné výměně a uzamknutí zařízení nebo klapek. Upínání bez použití nářadí zkracuje přípravný čas.
Materiál	Pouzdro, nerezová ocel. Otočná hlavice, nerezová ocel nebo termoplast PA (polyamid).
Provedení	Pouzdro lesklé. Otočná hlavice PA s vyztuženými skelnými vlákny, černá. Otočná hlavice, nerezová ocel, bez povrchové úpravy.

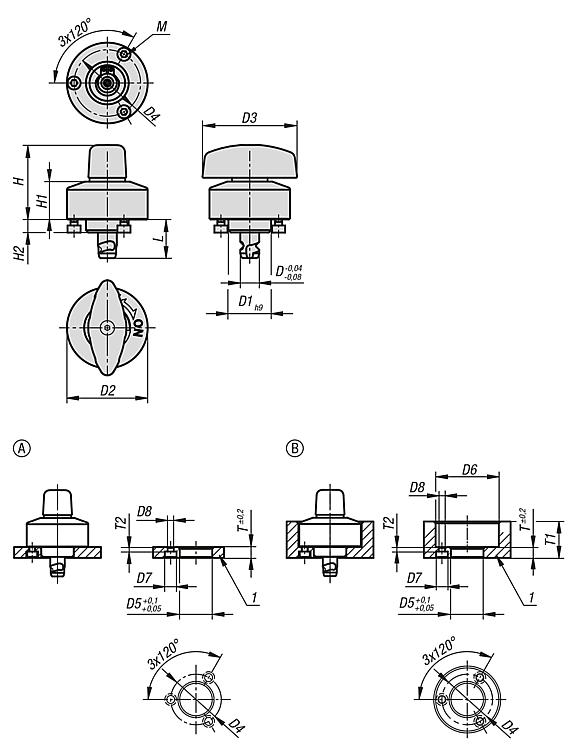

Upozornění	Upevňovací šrouby M3 z nerezové oceli jsou součástí dodávky. Možnost montáže, provedení A pro tloušťky desek 6 mm. Možnost montáže, provedení B pro tloušťky desek > 6 do 14 mm.
Způsob ovládání	Zajistěte, aby otočná hlavice byla v poloze „OFF“. Otočný upínací uzávěr nasaďte na předmontovanou upínací desku. Otočnou hlavici otočte do polohy „ON“. Při úplném sevření zazní signál zaskočení.
Příslušenství	Upínací desky K1560
Odkaz na výkres	Deska

Detail zavřít

Otočný upínací uzávěr z nerezové oceli, úchyt z plastu
Zruš filtr

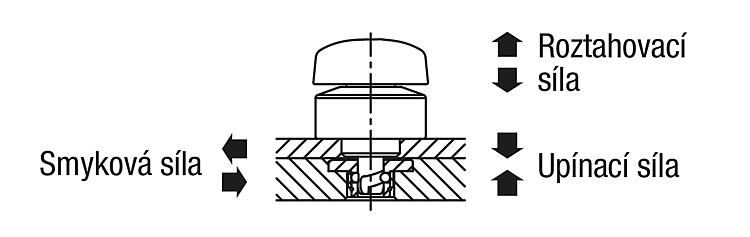

Objednací kód	Základní cena bez DPH	Objednat	D	L	D1	D2	D3	D4	H	H1	H2	M	D5	D6	D7	D8	T	T1	T2	Upínací síla N	Smyková síla kN	Roztahovací síla F kN	Teplotní odolnost	CAD
K1559.816	1 632,70 Kč		8	16,3	18	34	40	28	31,5	16	5,5	M03×0,5	18	35	6,5	3,4	6	6–20	2,5	400	4,8	1,6	≤130 °C	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Otočný upínací uzávěr z nerezové oceli, úchyt z nerezové oceli
Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	D	L	D1	D2	D3	D4	H	H1	H2	M	D5	D6	D7	D8	T	T1	T2	Upínací síla N	Smyková síla kN	Roztahovací síla F kN	Teplotní odolnost	CAD
K1559.8161	1 872,80 Kč		8	16,3	18	34	40	28	31,5	16	5,5	M03×0,5	18	35	6,5	3,4	6	6–20	2,5	400	4,8	1,6	≤200 °C	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
