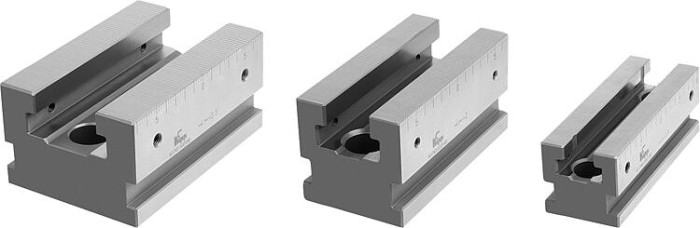

Krátké upínací lišty pro vícenásobný upínací systém

Novinka

Popis produktu

Kód:	K1747
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Krátké upínací lišty pro vícenásobný upínací systém | K1747
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1747 Krátké upínací lišty pro vícenásobný upínací systém

Varianty
Technické parametry

Materiál	Nástrojová ocel.
Provedení	Kaleno a broušeno (HRC 55 ±2).
Upozornění	Upínací lišty lze připevnit pomocí různých rozhraní. Boční upínací okraj pro sadu upínacích příložek. Upínací příložky lze připevnit v libovolné poloze. Průchozí otvory pro šrouby s válcovou hlavou podle DIN Jedna směrová drážka s 18H7 na stolech s T-drážkou. Zalícované otvory Ø12F7 a Ø16F7 pro rastrové systémy se vzdáleností otvorů 50 mm.
Technické údaje	Je třeba dodržet maximální upínací sílu a utahovací moment příslušné šířky systému z produktových řad K1828, K1829 a K1830.
Použití	Pomocí krátkých upínacích lišt lze realizovat upínání s malou potřebou místa. Díky přesnému ozubení je možné velmi přesné polohování pevných čelistí. Díky postranní stupnici na upínacích lištách je možné každou polohu pevných čelistí zdokumentovat a v případě opakování identicky nastavit. Na boční závitové otvory lze namontovat dorazy.
Přednosti	Univerzální a flexibilně použitelné. Pomocí několika krátkých upínacích lišt lze provádět i flexibilní upínání.

Detail zavřít

Zruš filtr

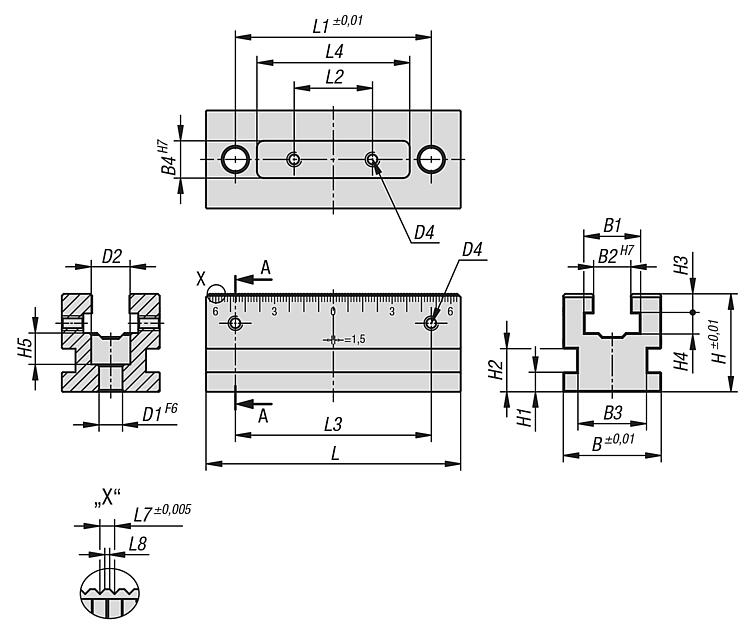

Objednací kód	Základní cena bez DPH	Objednat	vhodné pro šířku systému	L	B	H	L1	L2	L3	L4	L7	L8	B1	B2	B3	B4	H1	H2	H3	H4	H5	D1‎	D2	D3	D4	CAD
K1747.050130	8 288,90 Kč		50	130	50	50	100	40	100	77	1,5	0,5	28	19	36	18	10	22	10	10	16	12	20			3D
K1747.072140	10 784,20 Kč		72	140	72	72	100	40	100	77	2	0,7	42	30	58	18	14	30	15	15	22	16	26	M6	M6	3D
K1747.100148	15 315,90 Kč		100	148	100	72	100	40	100	77	2,5	0,85	58	45	86	18	14	30	15	15	22	16	26	M8	M6	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
