Pevný doraz s otočnou vložkou pro stahovací upínací systém

Novinka

Popis produktu

Kód:	K2198
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pevný doraz s otočnou vložkou pro stahovací upínací systém | K2198
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2198 Pevný doraz s otočnou vložkou pro stahovací upínací systém

Varianty
Technické parametry

Popis výrobku	Pevný doraz s otočnou vložkou pro přímé upínání před obráběním a pro obrábění polotovarů.
Materiál	Ocel.
Provedení	Základní těleso brynýrováno.

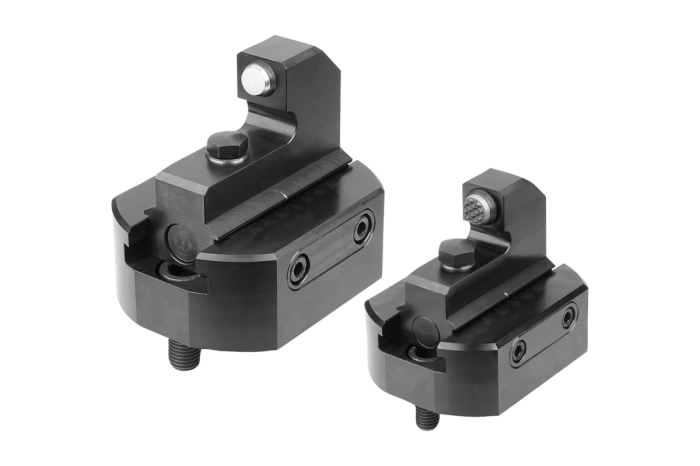

Upozornění	Pevný doraz s otočnou vložkou se používá jako protikus pro upínací prvek s otočnou vložkou K2197. Díky mimořádně stabilní konstrukci, vysokým upínacím silám a kompaktní konstrukci je pevný doraz vhodný pro přímé upínání před obráběním (OP10) s 5osým modulárním upínacím systémem i pro upínání neobrobených dílů jakýchkoli desek a jiných obrobků. Místo upnutí se přizpůsobuje geometrii obrobku díky integrovaným výkyvným podpěrám. To znamená, že lze rychle a bezpečně upnout i šikmé obrobky. Různá provedení výkyvných podpěr pokrývají širokou paletu aplikací. Díky dvěma velikostem systému a plynulé posuvnosti upínacího systému lze upnout obrobek libovolné velikosti. Upínací výšku obrobku lze flexibilně nastavit pomocí různých polohovacích nožek a jemného nastavení. Rozhraní pro rastrové desky (rozměr roštu 40/50) a pro upínací systém nulového bodu UNILOCK jsou součástí standardní výbavy.
Přednosti	Upínání šikmých geometrií obrobků. Horizontální přestavení. Možnost různých výšek podepření obrobku. Integrované jemné nastavení upínací výšky.
Rozsah dodávky	1 ks. Pevný doraz s otočnou vložkou. 1 ks ustavovací nožka K0298.2081.
Příslušenství	Pozor: Nebezpečí deformace! V této oblasti nesmí být namontováno žádné chapadlo! Provedení A: výkyvná podpěra, hladká Provedení B: výkyvná podpěra s POM vložkou Provedení C: výkyvná podpěra s žebrováním Provedení D: výkyvná podpěra s vložkou z tvrdovkovu
Odkaz na výkres	Ustavovací nožky K0298. Deska adaptéru pro stahovací upínací systém K2199. Adaptační kroužky K2200.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Velikost	Provedení	B	B1	B2	D	G	H	H1	H2	H3	H4	H5	L	L min.	L max.	L1	L2	L3	L4	F max. kN	CAD
K2198.121050802	na dotaz	Poptat cenu	S12	A	80	36	25	25	M12	91	10.5	38	21	8	5	105	50	80	25	22.5	13	38	20	3D
K2198.121050803	na dotaz	Poptat cenu	S12	B	80	36	25	25	M12	91	10.5	38	21	8	5	105	50	80	25	22.5	13	38	20	3D
K2198.121050804	na dotaz	Poptat cenu	S12	C	80	36	25	25	M12	91	10.5	38	21	8	5	105	50	80	25	22.5	13	38	20	3D
K2198.121050805	na dotaz	Poptat cenu	S12	D	80	36	25	25	M12	91	10.5	38	21	8	5	105	50	80	25	22.5	13	38	20	3D
K2198.161301002	na dotaz	Poptat cenu	S16	A	100	45	30	25	M16	116	13.5	50	25	8	7	130	80	100	33	27.5	18.75	53.75	30	3D
K2198.161301003	na dotaz	Poptat cenu	S16	B	100	45	30	25	M16	116	13.5	50	25	8	7	130	80	100	33	27.5	18.75	53.75	30	3D
K2198.161301004	na dotaz	Poptat cenu	S16	C	100	45	30	25	M16	116	13.5	50	25	8	7	130	80	100	33	27.5	18.75	53.75	30	3D
K2198.161301005	na dotaz	Poptat cenu	S16	D	100	45	30	25	M16	116	13.5	50	25	8	7	130	80	100	33	27.5	18.75	53.75	30	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
