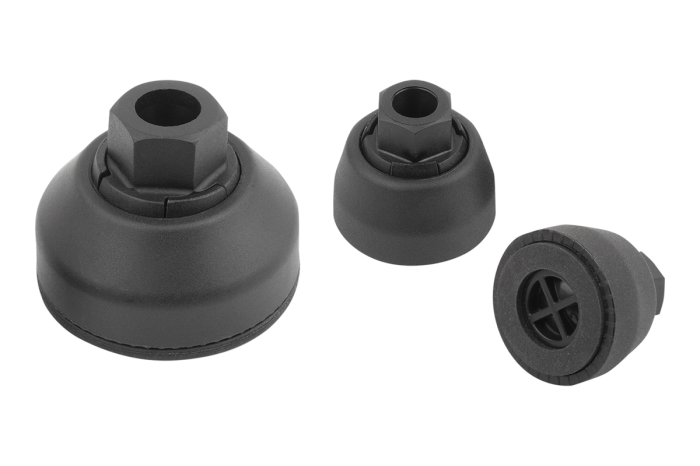

Kruhové základny ke kloubovým nožkám, plastové

Novinka

Popis produktu

Kód:	K2134
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kruhové základny ke kloubovým nožkám, plastové | K2134
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2134 Kruhové základny ke kloubovým nožkám, plastové

Varianty
Technické parametry

Popis výrobku	Kloubová nohy se skládají z kruhové základny a šestihranného šroubu DIN 933/ISO 4017 nebo šestihranné matice, nízké provedení DIN 439/ISO 4035. Délku šroubu se šestihrannou hlavou lze libovolně zvolit. Výšku si tak můžete určit sami. Protiskluzová podložka absorbuje vibrace, zabraňuje skluzu kloubové nohy a chrání podlahu před odřením.
Materiál	Kruhová základna, objímka a matice PA6. Protiskluzová podložka NBR.
Provedení	Černé.
Upozornění	Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na talíř uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny.
Montáž	Vložte šestihranný šroub (1) nebo šestihrannou matici (1) do pouzdra (2). Nasaďte plastovou matici (3) na šestihranný šroub (1) nebo šestihrannou matici (1). Výsledkem je kulový kloub. Kulový kloub jednoduše shora zatlačte do kruhové základny (4) s ”cvaknutím” bez použití nářadí. 4 Zatlačte protiskluzovou podložku (5) zespodu do kruhové základny (4).
Rozsah dodávky	Protiskluzová podložka je k dispozici Šestihranný šroub/šestihranná matice nejsou součástí dodávky.
Příslušenství	Šestihranný šroub/šestihranná matice Pouzdro Plastová matice Kruhová základna Protiskluzová podložka
Odkaz na výkres	Šrouby se šestihrannou hlavou K0871. Šestihranné matice K0700.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Velikost	D	G	H	H1	H2	SW	Zatížitelnost max. kN (jen při statickém zatížení)	CAD
K2134.203006	111,70 Kč		30	30	M6	27	0.8	17	10	7.5	3D
K2134.204006	111,70 Kč		40	40	M6	27	0.8	17	10	7.5	3D
K2134.203008	117,50 Kč		30	30	M8	27	0.8	17	13	7.5	3D
K2134.204008	120,50 Kč		40	40	M8	27	0.8	17	13	7.5	3D
K2134.205010	148,30 Kč		50	50	M10	40	2.5	22	17	15.5	3D
K2134.205012	148,30 Kč		50	50	M12	40	2.5	22	19	15.5	3D
K2134.206516	224,30 Kč		65	64.5	M16	46.5	1.8	28.5	24	34	3D
K2134.208320	279,40 Kč		83	82.5	M20	60	1.8	35	30	39	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
