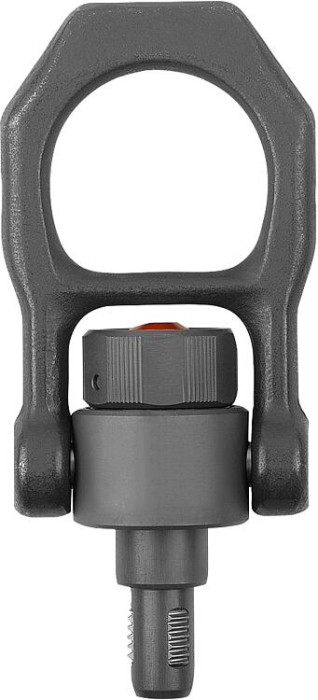

Samosvorný závitový nosný čep, z oceli, s otočným závěsným okem

Novinka

Popis produktu

Kód:	K2156
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Samosvorný závitový nosný čep, z oceli, s otočným závěsným okem | K2156
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2156 Samosvorný závitový nosný čep, z oceli, s otočným závěsným okem

Varianty
Technické parametry

Materiál	Čepy ze zušlechtěné oceli, zušlechtěny. Závěsné oko ze zušlechtěné oceli, zušlechtěno. Závitový prvek z nerezové oceli 1.4542. Tlačítko z hliníku. Pružina z nerezové oceli.
Provedení	Čep je fosfátovaný manganem. Závěsné oko, manganofosfátována. Závitový prvek, tvrzený. Oranžové eloxované tlačítko.
Upozornění	Závitové nosné čepy se používají jako rychlý a snadný nosný prvek s pohyblivým a otočným závěsným okem. Závitové segmenty lze odemknout stisknutím tlačítka a závitový nosný čep lze zasunout do závitového otvoru nebo jej z něj vyjmout. Pokud se tlačítko povolí, zablokují závitové segmenty bezpečně spoj. Odpadá tak zdlouhavé šroubování a vyšroubovávání jako např. u šroubu s okem. Výkyvné a otočné závěsné oko se při zvedání vždy vyrovná ve směru tahu, aniž by se čep otočil. Bezpečnostní můstek v závěsném oku chrání tlačítko proti nechtěnému uvolnění při přímém tahu. Pro použití je nutný otvor se závitem obsahujícím měřidlo s odpovídající pevností materiálu. Ke každému závitovému nosnému čepu je přiložen podrobný návod k použití. Chráněno proti korozi. Ověřeno TÜV. Údaje F1, F2 a F3 při 5-násobné bezpečnosti.
Teplotní rozsah	max. +250 °C. Velikost závitu M24: od 150 °C lineární pokles nosnosti o 23 %.
Montáž	Montáž: Stiskněte a podržte tlačítko. Vložte závitový nosný čep. Uvolněte tlačítko (tlačítko musí být opět ve výchozí poloze). Ručně utahujte závitový nosný čep, dokud není v plném kontaktu s dosedací plochou. Je třeba zajistit, aby závitové segmenty byly zasunuty v upevňovacím závitu. Demontáž: 1. Otočte závitovým nosným čepem proti směru hodinových ručiček o cca čtvrtinu otáčky. 2. Stiskněte a podržte tlačítko. 3. Vytáhněte závitový nosný čep. 4. Tlačítko uvolněte.

Detail zavřít

Zruš filtr

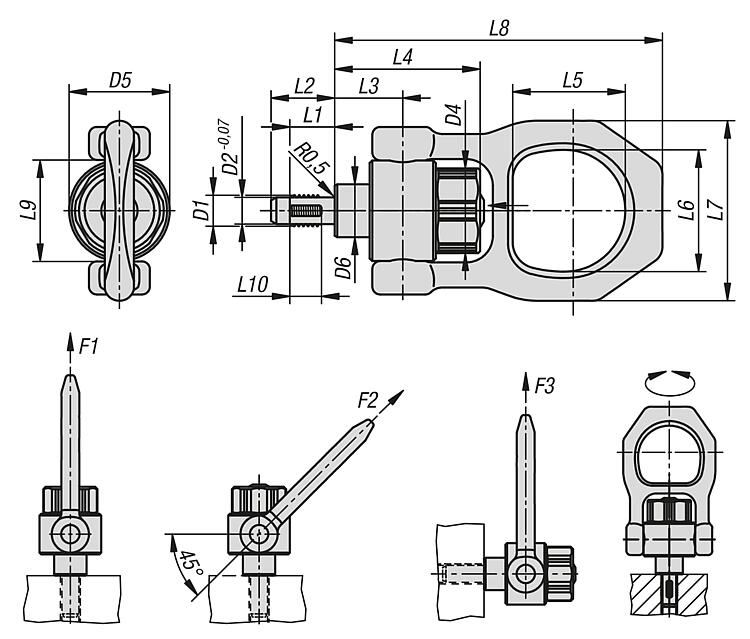

Objednací kód	Základní cena bez DPH	Objednat	D1	D2	D4	D5	D6	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	Utahovací moment max. Nm	F1 kN	F2 kN	F3 kN	3D
K2156.08	na dotaz	Poptat cenu	M8	6,62	33,5	38	20	12	17,8	25,7	54,9	42,5	46	68	123,7	38	8	2	2,1	0,9	0,8	3D
K2156.10	na dotaz	Poptat cenu	M10	8,35	33,5	38	20	14	20	25,7	54,9	42,5	46	68	123,7	38	10	2	3,9	1,5	1,5	3D
K2156.12	na dotaz	Poptat cenu	M12	10,07	33,5	38	20	17	24	25,7	54,9	42,5	46	68	123,7	38	12	2	6,2	2,5	2,3	3D
K2156.16	na dotaz	Poptat cenu	M16	13,8	33,5	38	20	17	24	25,7	54,9	42,5	46	68	123,7	38	12	2	8,4	4,5	4,2	3D
K2156.20	na dotaz	Poptat cenu	M20	17,25	50	59	35	22	30	36,5	73,7	55,6	70	102	167,5	59	17	3	16,6	7,7	5,0	3D
K2156.24	na dotaz	Poptat cenu	M24	20,7	50	59	35	27	36	42	79,2	55,6	70	102	173	59	22	3	23	11,1	8,6	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
