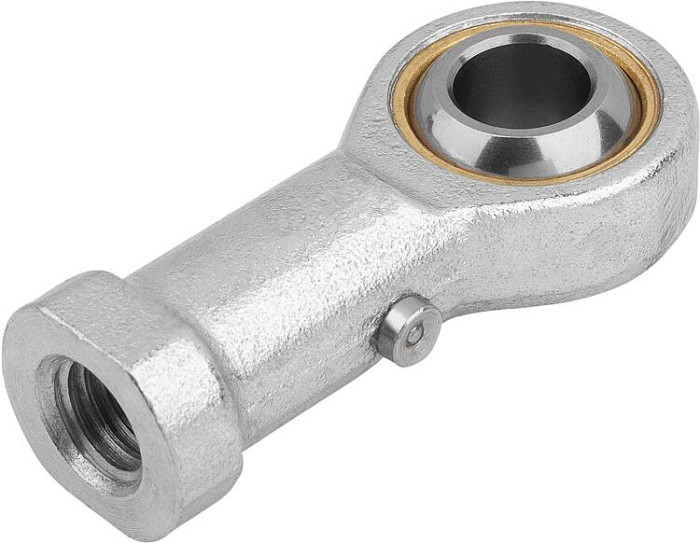

Kloubové hlavice s kluzným uložením vnitřní závit, z oceli DIN ISO 12240–1, možnost domazání

Novinka

Popis produktu

Kód:	K2086
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kloubové hlavice s kluzným uložením vnitřní závit, z oceli DIN ISO 12240-1, možnost domazání | K2086
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2086 Kloubové hlavice s kluzným uložením vnitřní závit, z oceli DIN ISO 12240–1, možnost domazání

Varianty
Technické parametry

Materiál	Pouzdro o velikosti (D) 5–12 soustružená automatová ocel, od velikosti (D) 14 kovaná zušlechtěná ocel s maznicí. Kulovitá část kloubu, ocel pro valivá ložiska, kalená, broušená a leštěná. Ložisková pánev z bronzu.
Provedení	Pozinkováno.
Upozornění	Kluzné uložení kloubových hlavic lze promazat. Připojovací rozměry odpovídají normě DIN 648, tvarová řada KJ.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	A	B	B15	D	D1	D2	D3	D4	H	H1	K	L	L1	α	SW	Nosnosti dynamicky kN	Nosnosti staticky kN	CAD
K2086.05	202,40 Kč		pravý závit	automatová ocel	27	16	4	5	M5×0,8	8,5	11	7,7	8	6	11,11	10	35	13	9	3,25	5,7	3D
K2086.06	206,80 Kč		pravý závit	automatová ocel	30	18	5	6	M6×1,0	10	13	8,96	9	6,75	12,7	12	39	13	11	4,3	7,2	3D
K2086.08	221,30 Kč		pravý závit	automatová ocel	36	22	5	8	M8×1,25	12,5	16	10,4	12	9	15,875	16	47	14	14	7,2	11,6	3D
K2086.10	270,70 Kč		pravý závit	automatová ocel	43	26	6,5	10	M10×1,5	15	19	12,9	14	10,5	19,05	20	56	13	17	10	14,5	3D
K2086.12	334,60 Kč		pravý závit	automatová ocel	50	30	6,5	12	M12×1,75	17,5	22	15,4	16	12	22,225	22	65	13	19	13,4	17	3D
K2086.14	419,60 Kč		pravý závit	zušlechtěná ocel	57	34	8	14	M14×2,0	20	25	16,9	19	13,5	25,4	25	74	16	22	17	24	3D
K2086.16	541,10 Kč		pravý závit	zušlechtěná ocel	64	40	8	16	M16×2,0	22	27	19,4	21	15	28,575	28	84	15	22	21,6	28,5	3D
K2086.18	739,70 Kč		pravý závit	zušlechtěná ocel	71	44	10	18	M18×1,5	25	31	21,9	23	16,5	31,75	32	93	15	27	26	42,5	3D
K2086.20	833,10 Kč		pravý závit	zušlechtěná ocel	77	50	10	20	M20×1,5	27,5	34	24,4	25	18	34,925	33	102	14	30	31,5	42,5	3D
K2086.22	945,40 Kč		pravý závit	zušlechtěná ocel	84	54	12	22	M22×1,5	30	38	25,8	28	20	38,1	37	111	15	32	38	57	3D
K2086.25	1 261,20 Kč		pravý závit	zušlechtěná ocel	94	60	12	25	M24×2,0	33,5	42	29,6	31	22	42,86	42	124	15	36	47,5	68	3D
K2086.30	1 847,10 Kč		pravý závit	zušlechtěná ocel	110	70	15	30	M30×2,0	40	50	34,8	37	25	50,8	51	145	17	41	64	88	3D
K2086.051	202,40 Kč		levý závit	automatová ocel	27	16	4	5	M5×0,8	8,5	11	7,7	8	6	11,11	10	35	13	9	3,25	5,7	3D
K2086.061	206,80 Kč		levý závit	automatová ocel	30	18	5	6	M6×1,0	10	13	8,96	9	6,75	12,7	12	39	13	11	4,3	7,2	3D
K2086.081	221,30 Kč		levý závit	automatová ocel	36	22	5	8	M8×1,25	12,5	16	10,4	12	9	15,875	16	47	14	14	7,2	11,6	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	A	B	B15	D	D1	D2	D3	D4	H	H1	K	L	L1	α	SW	Nosnosti dynamicky kN	Nosnosti staticky kN	CAD
K2086.101	270,70 Kč		levý závit	automatová ocel	43	26	6,5	10	M10×1,5	15	19	12,9	14	10,5	19,05	20	56	13	17	10	14,5	3D
K2086.121	334,60 Kč		levý závit	automatová ocel	50	30	6,5	12	M12×1,75	17,5	22	15,4	16	12	22,225	22	65	13	19	13,4	17	3D
K2086.141	419,60 Kč		levý závit	zušlechtěná ocel	57	34	8	14	M14×2,0	20	25	16,9	19	13,5	25,4	25	74	16	22	17	24	3D
K2086.161	541,10 Kč		levý závit	zušlechtěná ocel	64	40	8	16	M16×2,0	22	27	19,4	21	15	28,575	28	84	15	22	21,6	28,5	3D
K2086.181	739,70 Kč		levý závit	zušlechtěná ocel	71	44	10	18	M18×1,5	25	31	21,9	23	16,5	31,75	32	93	15	27	26	42,5	3D
K2086.201	833,10 Kč		levý závit	zušlechtěná ocel	77	50	10	20	M20×1,5	27,5	34	24,4	25	18	34,925	33	102	14	30	31,5	42,5	3D
K2086.221	1 063,40 Kč		levý závit	zušlechtěná ocel	84	54	12	22	M22×1,5	30	38	25,8	28	20	38,1	37	111	15	32	38	57	3D
K2086.251	1 261,20 Kč		levý závit	zušlechtěná ocel	94	60	12	25	M24×2,0	33,5	42	29,6	31	22	42,86	42	124	15	36	47,5	68	3D
K2086.301	1 847,10 Kč		levý závit	zušlechtěná ocel	110	70	15	30	M30×2,0	40	50	34,8	37	25	50,8	51	145	17	41	64	88	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
