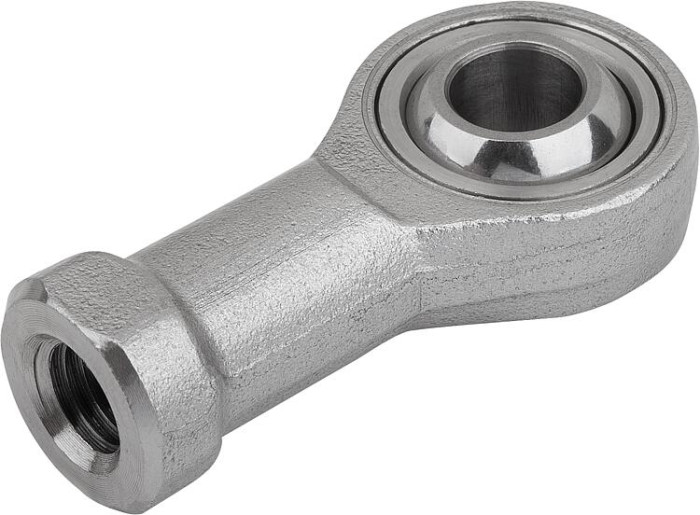

Kloubové hlavice s kluzným uložením vnitřní závit, DIN ISO 12240–1, bezúdržbové

Novinka

Popis produktu

Kód:	K2082
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kloubové hlavice s kluzným uložením vnitřní závit, DIN ISO 12240-1, bezúdržbové | K2082
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2082 Kloubové hlavice s kluzným uložením vnitřní závit, DIN ISO 12240–1, bezúdržbové

Varianty
Technické parametry

Materiál	Pouzdro je z kované nerezové oceli 1.4057. Kloubová koule 1.4034 kalená a broušená. Ložisková pánev z nerezové oceli 1.4571.
Provedení	Leštěno.
Upozornění	Kluzné ložisko kloubových hlavic je bezúdržbové. Připojovací rozměry vyhovují normě DIN 648 tvarové řady KJ.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	A	B	B1	D	D1	D2	D3	H	H1	K	L	L1	α	SW	Nosnosti dynamicky kN	Nosnosti staticky kN	CAD
K2082.05	560,00 Kč		pravý závit	27	18	4	5	M5×0,8	8,5	11	8	6	11,11	10	36	13	9	5,7	6	3D
K2082.06	560,00 Kč		pravý závit	30	20	5	6	M6×1,0	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	3D
K2082.08	588,40 Kč		pravý závit	36	24	5	8	M8×1,25	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	3D
K2082.10	672,80 Kč		pravý závit	43	28	6,5	10	M10×1,5	15	19	14	10,5	19,05	20	57	13	17	14,5	18	3D
K2082.10125	672,80 Kč		pravý závit	43	28	6,5	10	M10×1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	3D
K2082.12	785,10 Kč		pravý závit	50	32	6,5	12	M12×1,75	17,5	22	16	12	22,225	22	66	13	19	17	24	3D
K2082.12125	785,10 Kč		pravý závit	50	32	6,5	12	M12×1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	3D
K2082.16	1 401,30 Kč		pravý závit	64	42	8	16	M16×2,0	22	27	21	15	28,575	28	85	15	22	28,5	39	3D
K2082.1615	1 401,30 Kč		pravý závit	64	42	8	16	M16×1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	3D
K2082.20	2 242,60 Kč		pravý závit	77	50	10	20	M20×1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	3D
K2082.22	2 522,90 Kč		pravý závit	84	54	12	22	M22×1,5	30	38	28	20	38,10	37	111	15	32	57	68	3D
K2082.25	3 181,70 Kč		pravý závit	91	60	12	25	M24×2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	3D
K2082.30	4 194,30 Kč		pravý závit	110	70	15	30	M30×2,0	40	50	37	25	50,8	51	145	17	41	88	114	3D
K2082.051	560,00 Kč		levý závit	27	18	4	5	M5×0,8	8,5	11	8	6	11,11	10	36	13	9	5,7	6	3D
K2082.061	560,00 Kč		levý závit	30	20	5	6	M6×1,0	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	A	B	B1	D	D1	D2	D3	H	H1	K	L	L1	α	SW	Nosnosti dynamicky kN	Nosnosti staticky kN	CAD
K2082.081	588,40 Kč		levý závit	36	24	5	8	M8×1,25	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	3D
K2082.101	672,80 Kč		levý závit	43	28	6,5	10	M10×1,5	15	19	14	10,5	19,05	20	57	13	17	14,5	18	3D
K2082.101251	672,80 Kč		levý závit	43	28	6,5	10	M10×1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	3D
K2082.121	785,10 Kč		levý závit	50	32	6,5	12	M12×1,75	17,5	22	16	12	22,225	22	66	13	9	17	24	3D
K2082.121251	785,10 Kč		levý závit	50	32	6,5	12	M12×1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	3D
K2082.161	1 401,30 Kč		levý závit	64	42	8	16	M16×2,0	22	27	21	15	28,575	28	85	15	22	28,5	39	3D
K2082.16151	1 401,30 Kč		levý závit	64	42	8	16	M16×1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	3D
K2082.201	2 242,60 Kč		levý závit	77	50	10	20	M20×1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	3D
K2082.221	2 522,90 Kč		levý závit	84	54	12	22	M22×1,5	30	38	28	20	38,10	37	111	15	32	57	68	3D
K2082.251	3 181,70 Kč		levý závit	91	60	12	25	M24×2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	3D
K2082.301	4 194,30 Kč		levý závit	110	70	15	30	M30×2,0	40	50	37	25	50,8	51	145	17	41	88	114	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
