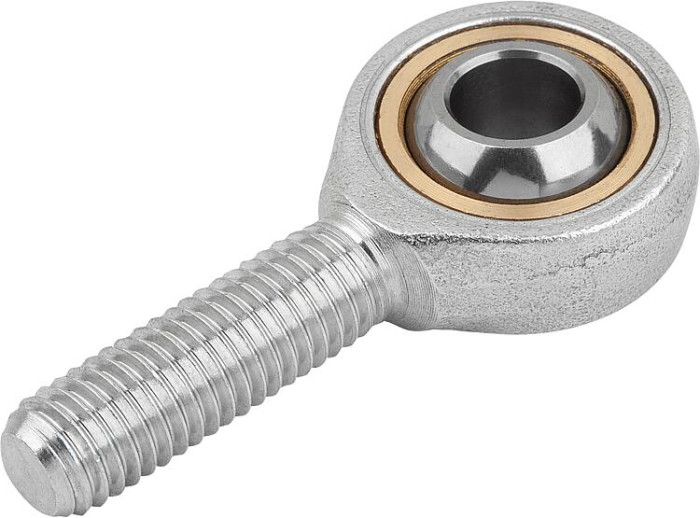

Kloubové hlavice s kluzným uložením vnější závit, z oceli DIN ISO 12240–1, bezúdržbové

Novinka

Popis produktu

Kód:	K2079
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kloubové hlavice s kluzným uložením vnější závit, z oceli DIN ISO 12240-1, bezúdržbové | K2079
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K2079 Kloubové hlavice s kluzným uložením vnější závit, z oceli DIN ISO 12240–1, bezúdržbové

Varianty
Technické parametry

Materiál	Pouzdro o velikosti (D) 5–12 soustružená automatová ocel, od velikosti (D) 16 kovaná zušlechtěná ocel. Kulovitá část kloubu, ocel pro valivá ložiska, kalená, broušená a leštěná. Bronzový plášť ložiska s lepeným PTFE vláknem.
Provedení	Pozinkováno.
Upozornění	Kluzné ložisko kloubových hlavic je bezúdržbové. Připojovací rozměry vyhovují normě DIN 648 tvarové řady KA.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	A	B	D	D1	H	H1	K	L	L1	L2	α	Nosnosti dynamicky kN	Nosnosti staticky kN	CAD
K2079.05	252,90 Kč		pravý závit	automatová ocel	33	18	5	M5×0,8	8	6	11,11	19	9	42	13	5,7	6	3D
K2079.06	252,90 Kč		pravý závit	automatová ocel	36	20	6	M6×1,0	9	6,75	12,7	21	10	46	13	7,2	7,65	3D
K2079.08	281,10 Kč		pravý závit	automatová ocel	42	24	8	M8×1,25	12	9	15,875	25	12	54	14	11,6	12,9	3D
K2079.10	309,20 Kč		pravý závit	automatová ocel	48	28	10	M10×1,5	14	10,5	19,05	28	14	62	13	14,5	18	3D
K2079.12	421,50 Kč		pravý závit	automatová ocel	54	32	12	M12×1,75	16	12	22,225	32	16	70	13	17	24	3D
K2079.16	524,70 Kč		pravý závit	zušlechtěná ocel	66	42	16	M16×2,0	21	15	28,575	37	21	87	15	28,5	39	3D
K2079.20	876,30 Kč		pravý závit	zušlechtěná ocel	78	50	20	M20×1,5	25	18	34,925	45	25	103	14	42,5	57	3D
K2079.22	1 178,10 Kč		pravý závit	zušlechtěná ocel	84	54	22	M22×1,5	28	20	38,10	48	27	111	15	57	68	3D
K2079.25	1 525,00 Kč		pravý závit	zušlechtěná ocel	94	60	25	M24×2,0	31	22	42,86	55	30	124	15	68	85	3D
K2079.30	1 859,90 Kč		pravý závit	zušlechtěná ocel	110	70	30	M30×2,0	37	25	50,8	66	35	145	17	88	114	3D
K2079.35	2 536,30 Kč		pravý závit	zušlechtěná ocel	140	81	35	M36×2	43	28	57,15	85	40	180,5	16	106	142	3D
K2079.40	3 871,70 Kč		pravý závit	zušlechtěná ocel	150	91	40	M42×2	49	33	66,67	90	45	195,5	17	125	171	3D
K2079.051	252,90 Kč		levý závit	automatová ocel	33	18	5	M5×0,8	8	6	11,11	19	9	42	13	5,7	6	3D
K2079.061	252,90 Kč		levý závit	automatová ocel	36	20	6	M6×1,0	9	6,75	12,7	21	10	46	13	7,2	7,65	3D
K2079.081	281,10 Kč		levý závit	automatová ocel	42	24	8	M8×1,25	12	9	15,875	25	12	54	14	11,6	12,9	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	A	B	D	D1	H	H1	K	L	L1	L2	α	Nosnosti dynamicky kN	Nosnosti staticky kN	CAD
K2079.101	309,20 Kč		levý závit	automatová ocel	48	28	10	M10×1,5	14	10,5	19,05	28	14	62	13	14,5	18	3D
K2079.121	421,50 Kč		levý závit	automatová ocel	54	32	12	M12×1,75	16	12	22,225	32	16	70	13	17	24	3D
K2079.161	524,70 Kč		levý závit	zušlechtěná ocel	66	42	16	M16×2,0	21	15	28,575	37	21	87	15	28,5	39	3D
K2079.201	876,30 Kč		levý závit	zušlechtěná ocel	78	50	20	M20×1,5	25	18	34,925	45	25	103	14	42,5	57	3D
K2079.221	1 178,10 Kč		levý závit	zušlechtěná ocel	84	54	22	M22×1,5	28	20	38,10	48	27	111	15	57	68	3D
K2079.251	1 463,60 Kč		levý závit	zušlechtěná ocel	94	60	25	M24×2,0	31	22	42,86	55	30	124	15	68	85	3D
K2079.301	1 859,90 Kč		levý závit	zušlechtěná ocel	110	70	30	M30×2,0	37	25	50,8	66	35	145	17	88	114	3D
K2079.351	2 536,30 Kč		levý závit	zušlechtěná ocel	140	81	35	M36×2	43	28	57,15	85	40	180,5	16	106	142	3D
K2079.401	3 871,70 Kč		levý závit	zušlechtěná ocel	150	91	40	M42×2	49	33	66,67	90	45	195,5	17	125	171	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
