Kovové vlnovcové spojky se svěracím nábojem

Novinka

Popis produktu

Kód:	K1882
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kovové vlnovcové spojky se svěracím nábojem | K1882
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1882 Kovové vlnovcové spojky se svěracím nábojem

Varianty
Technické parametry

Materiál	Náboj z hliníku. Měch, z nerezové oceli.
Provedení	Bez povrchové úpravy.
Upozornění	Kovové vlnovcové spojky s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratnými silami. S upínacími náboji pro upevnění hřídele. Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. servomotory v obráběcích strojích, balicích strojích, dřevoobráběcích strojích a v automatizační technice.
Teplotní rozsah	–30 °C až +120 °C.
Montáž	Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu.

Detail zavřít

Zruš filtr

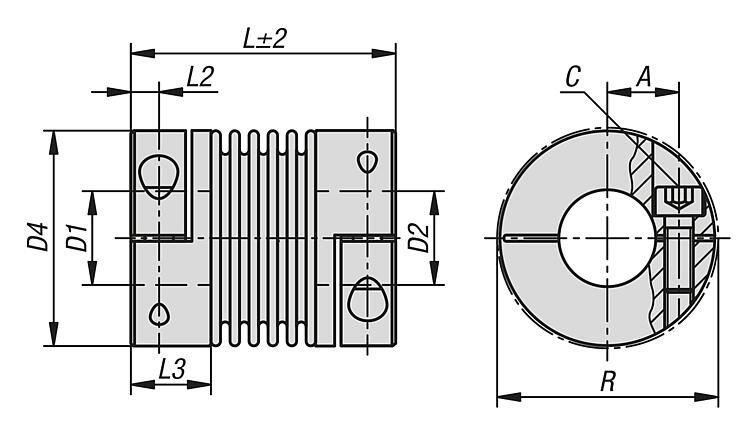

Objednací kód	Základní cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1882.0180631010	2 478,90 Kč		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	10	10	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180631111	2 478,90 Kč		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	11	11	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180631212	2 478,90 Kč		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	12	12	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180631414	2 478,90 Kč		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	14	14	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180631919	2 478,90 Kč		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	19	19	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180632424	2 478,90 Kč		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	24	24	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180632525	2 478,90 Kč		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	25	25	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0300651010	2 982,90 Kč		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	10	10	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300651111	2 982,90 Kč		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	11	11	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300651212	2 982,90 Kč		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	12	12	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300651414	2 982,90 Kč		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	14	14	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300651919	2 982,90 Kč		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	19	19	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300652424	2 982,90 Kč		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	24	24	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300652525	2 982,90 Kč		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	25	25	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0600791212	3 514,20 Kč		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	12	12	12	35	35	66	79	10	29	66	40	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1882.0600791414	3 514,20 Kč		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	14	14	12	35	35	66	79	10	29	66	40	3D
K1882.0600791919	3 514,20 Kč		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	19	19	12	35	35	66	79	10	29	66	40	3D
K1882.0600792424	3 514,20 Kč		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	24	24	12	35	35	66	79	10	29	66	40	3D
K1882.0600792525	3 514,20 Kč		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	25	25	12	35	35	66	79	10	29	66	40	3D
K1882.0600792828	3 514,20 Kč		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	28	28	12	35	35	66	79	10	29	66	40	3D
K1882.0600793232	3 514,20 Kč		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	32	32	12	35	35	66	79	10	29	66	40	3D
K1882.0800911212	5 577,80 Kč		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	12	12	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800911919	5 577,80 Kč		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	19	19	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800912424	5 577,80 Kč		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	24	24	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800912525	5 577,80 Kč		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	25	25	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800912828	5 577,80 Kč		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	28	28	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800913232	5 577,80 Kč		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	32	32	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500911414	6 082,10 Kč		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	14	14	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500911919	6 082,10 Kč		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	19	19	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500912424	6 082,10 Kč		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	24	24	14	44	44	82	91	11	33,5	82,9	84	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1882.1500912525	6 082,10 Kč		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	25	25	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500912828	6 082,10 Kč		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	28	28	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500913232	6 082,10 Kč		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	32	32	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.2001011616	6 311,00 Kč		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	16	16	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001011919	6 311,00 Kč		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	19	19	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001012424	6 311,00 Kč		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	24	24	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001012525	6 311,00 Kč		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	25	25	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001012828	6 311,00 Kč		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	28	28	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001013232	6 311,00 Kč		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	32	32	16	47	47	90	101	13	38	90,8	125	3D
K1882.3001052020	10 004,60 Kč		300	300	3,28	502	6300	287	0,2	0,5	1,5	6000	40	M12	20	20	20	60	60	110	105	13	38	110	145	3D
K1882.3001052424	10 004,60 Kč		300	300	3,28	502	6300	287	0,2	0,5	1,5	6000	40	M12	24	24	20	60	60	110	105	13	38	110	145	3D
K1882.3001052828	10 004,60 Kč		300	300	3,28	502	6300	287	0,2	0,5	1,5	6000	40	M12	28	28	20	60	60	110	105	13	38	110	145	3D
K1882.3001053838	10 004,60 Kč		300	300	3,28	502	6300	287	0,2	0,5	1,5	6000	40	M12	38	38	20	60	60	110	105	13	38	110	145	3D
K1882.5001122525	12 079,00 Kč		500	500	6,4	690	7790	100	0,2	0,5	1,5	5000	42	M12	25	25	25	70	70	122	112	15	42	122	145	3D
K1882.5001123838	12 079,00 Kč		500	500	6,4	690	7790	100	0,2	0,5	1,5	5000	42	M12	38	38	25	70	70	122	112	15	42	122	145	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	CAD
K1882.5001124242	12 079,00 Kč		500	500	6,4	690	7790	100	0,2	0,5	1,5	5000	42	M12	42	42	25	70	70	122	112	15	42	122	145	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
