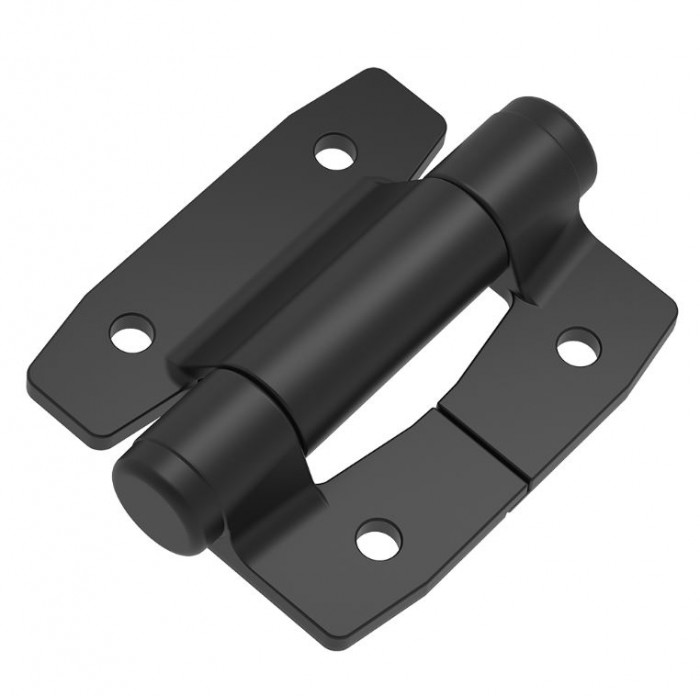

E6–10 Poziční panty

Novinka

Popis produktu

Kód:	E6-10
Výrobce:	Southco
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: E6-10 Poziční panty | E6-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

katalogový list

Download trade drawing E6–10–2XX-XX

Download trade drawing E6–10–4XX-XX

Download trade drawing E6–10–6XX-XX

Download trade drawing E6–10–6XXXXX-XX

Druhy pantů a závěsů a kde je použít

Publikováno: 16. 2. 2021

Výběr vhodného pantu je důležitým krokem v procesu návrhu mnoha produktových aplikací. Obecně řečeno, závěsy se používají ke spojení dveří, víka nebo panelu k jinému panelu nebo rámu a umožňují pohyb jednoho vůči druhému. Ačkoli se to zdá dost jednoduché, při rozhodování o tom, jaký typ závěsu použít v aplikaci, je třeba vzít v úvahu řadu faktorů.

Chci se dozvědět více o pantech!

Varianty
Video

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Material	Installation	Finish	Color/Appearance	Forward Torque	Size Series	Reverse Torque	Torque Type	Series	CAD
E6-10-200-50	517,95 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black		Medium Size		None	Free Operating	.step
E6-10-200-63	470,25 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural		Medium Size		None	Free Operating	.step
E6-10-208-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	0,903Nm	Medium Size	0,903Nm	Symmetric	Constant Torque	.step
E6-10-208-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	0,903Nm	Medium Size	0,903Nm	Symmetric	Constant Torque	.step
E6-10-212-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	1,355Nm	Medium Size	1,355Nm	Symmetric	Constant Torque	.step
E6-10-212-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	1,355Nm	Medium Size	1,355Nm	Symmetric	Constant Torque	.step
E6-10-212F-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	1,355Nm	Medium Size	0,813Nm	Asymmetric	Constant Torque	.step
E6-10-212F-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	1,355Nm	Medium Size	0,813Nm	Asymmetric	Constant Torque	.step
E6-10-212R-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	0,813Nm	Medium Size	1,355Nm	Asymmetric	Constant Torque	.step
E6-10-212R-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	0,813Nm	Medium Size	1,355Nm	Asymmetric	Constant Torque	3D
E6-10-216-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	1,807Nm	Medium Size	1,807Nm	Symmetric	Constant Torque	.step
E6-10-216-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	1,807Nm	Medium Size	1,807Nm	Symmetric	Constant Torque	.step
E6-10-216F-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	1,807Nm	Medium Size	1,084Nm	Asymmetric	Constant Torque	.step
E6-10-216F-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	1,807Nm	Medium Size	1,084Nm	Asymmetric	Constant Torque	3D
E6-10-216R-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	1,084Nm	Medium Size	1,807Nm	Asymmetric	Constant Torque	.step
Objednací kód	Základní cena bez DPH	Objednat	Material	Installation	Finish	Color/Appearance	Forward Torque	Size Series	Reverse Torque	Torque Type	Series	CAD
E6-10-216R-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	1,084Nm	Medium Size	1,807Nm	Asymmetric	Constant Torque	.step
E6-10-220-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	2,259Nm	Medium Size	2,259Nm	Symmetric	Constant Torque	.step
E6-10-220-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	2,259Nm	Medium Size	2,259Nm	Symmetric	Constant Torque	.step
E6-10-220F-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	2,259Nm	Medium Size	1,355Nm	Asymmetric	Constant Torque	.step
E6-10-220F-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	2,259Nm	Medium Size	1,355Nm	Asymmetric	Constant Torque	3D
E6-10-220R-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	1,355Nm	Medium Size	2,259Nm	Asymmetric	Constant Torque	.step
E6-10-220R-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	1,355Nm	Medium Size	2,259Nm	Asymmetric	Constant Torque	3D
E6-10-224F-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	2,711Nm	Medium Size	1,626Nm	Asymmetric	Constant Torque	.step
E6-10-224F-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	2,711Nm	Medium Size	1,626Nm	Asymmetric	Constant Torque	.step
E6-10-224R-50	585,89 Kč		Aluminum Alloy	Rivet / Screw	Paint	Black	1,626Nm	Medium Size	2,711Nm	Asymmetric	Constant Torque	.step
E6-10-224R-63	537,71 Kč		Aluminum Alloy	Rivet / Screw	Natural	Natural	1,626Nm	Medium Size	2,711Nm	Asymmetric	Constant Torque	.step
E6-10-400-33	507,84 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural		Large Size		None	Free Operating	3D
E6-10-400-50	559,39 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black		Large Size		None	Free Operating	.step
E6-10-416-33	575,29 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural	1,807Nm	Large Size	1,807Nm	Symmetric	Constant Torque	3D
E6-10-416-50	627,33 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black	1,807Nm	Large Size	1,807Nm	Symmetric	Constant Torque	.step
Objednací kód	Základní cena bez DPH	Objednat	Material	Installation	Finish	Color/Appearance	Forward Torque	Size Series	Reverse Torque	Torque Type	Series	CAD
E6-10-420-33	575,29 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural	2,259Nm	Large Size	2,259Nm	Symmetric	Constant Torque	3D
E6-10-420-50	627,33 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black	2,259Nm	Large Size	2,259Nm	Symmetric	Constant Torque	3D
E6-10-420F-33	575,29 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural	2,259Nm	Large Size	1,355Nm	Asymmetric	Constant Torque	3D
E6-10-420F-50	627,33 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black	2,259Nm	Large Size	1,355Nm	Asymmetric	Constant Torque	3D
E6-10-420R-33	575,29 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural	1,355Nm	Large Size	2,259Nm	Asymmetric	Constant Torque	3D
E6-10-420R-50	627,33 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black	1,355Nm	Large Size	2,259Nm	Asymmetric	Constant Torque	3D
E6-10-430-33	575,29 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural	3,389Nm	Large Size	3,389Nm	Symmetric	Constant Torque	3D
E6-10-430-50	627,33 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black	3,389Nm	Large Size	3,389Nm	Symmetric	Constant Torque	.step
E6-10-430F-33	575,29 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural	3,389Nm	Large Size	2,033Nm	Asymmetric	Constant Torque	3D
E6-10-430F-50	627,33 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black	3,389Nm	Large Size	2,033Nm	Asymmetric	Constant Torque	3D
E6-10-430R-33	575,29 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural	2,033Nm	Large Size	3,389Nm	Asymmetric	Constant Torque	3D
E6-10-430R-50	627,33 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black	2,033Nm	Large Size	3,389Nm	Asymmetric	Constant Torque	.step
E6-10-440F-33	575,29 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural	4,519Nm	Large Size	2,711Nm	Asymmetric	Constant Torque	3D
E6-10-440F-50	627,33 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black	4,519Nm	Large Size	2,711Nm	Asymmetric	Constant Torque	3D
E6-10-440R-33	575,29 Kč		Zinc Alloy	Rivet / Screw	Natural	Natural	2,711Nm	Large Size	4,519Nm	Asymmetric	Constant Torque	3D
Objednací kód	Základní cena bez DPH	Objednat	Material	Installation	Finish	Color/Appearance	Forward Torque	Size Series	Reverse Torque	Torque Type	Series	CAD
E6-10-440R-50	627,33 Kč		Zinc Alloy	Rivet / Screw	Powder Coat	Black	2,711Nm	Large Size	4,519Nm	Asymmetric	Constant Torque	.step
E6-10-6110F-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	12,428Nm	Heavy Duty	9Nm	Asymmetric	Constant Torque	3D
E6-10-6110R-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	9Nm	Heavy Duty	12,428Nm	Asymmetric	Constant Torque	.step
E6-10-620F-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	2,259Nm	Heavy Duty	1,683Nm	Asymmetric	Constant Torque	3D
E6-10-620R-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	1,683Nm	Heavy Duty	2,259Nm	Asymmetric	Constant Torque	3D
E6-10-620S-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	2,259Nm	Heavy Duty	2,259Nm	Symmetric	Constant Torque	3D
E6-10-635F-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	3,954Nm	Heavy Duty	3,016Nm	Asymmetric	Constant Torque	3D
E6-10-635R-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	3,016Nm	Heavy Duty	3,954Nm	Asymmetric	Constant Torque	3D
E6-10-635S-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	3,954Nm	Heavy Duty	3,954Nm	Symmetric	Constant Torque	3D
E6-10-650F-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	5,649Nm	Heavy Duty	4,033Nm	Asymmetric	Constant Torque	3D
E6-10-650R-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	4,033Nm	Heavy Duty	5,649Nm	Asymmetric	Constant Torque	3D
E6-10-650S-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	5,649Nm	Heavy Duty	5,649Nm	Symmetric	Constant Torque	3D
E6-10-665F-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	7,344Nm	Heavy Duty	5,366Nm	Asymmetric	Constant Torque	3D
E6-10-665R-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	5,366Nm	Heavy Duty	7,344Nm	Asymmetric	Constant Torque	.step
E6-10-665S-50	1 020,97 Kč		Aluminum Alloy	Rivet / Screw	Powder Coat	Black	7,344Nm	Heavy Duty	7,344Nm	Symmetric	Constant Torque	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
