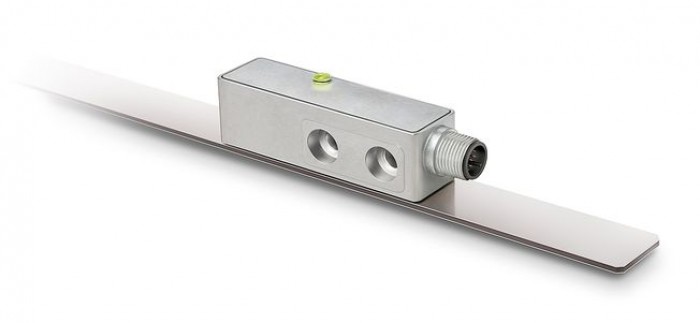

Magnetický senzor MSA501

Popis produktu

Absolutní senzor, rozhraní SSI, CANopen, rozlišení 1 μm

Profil MSA501:

Max. rozlišení 5 μm absolutní, 1 μm inkrementální
Opakovaná přesnost 0.005 mm
Výstupy SSI, RS485, CANopen
Dodatečné inkrementální signaly LD jako možnost (SSI, RS485)
Snímací vzdálenost ≤1.3 mm
Max. měřená délka 10240 mm
Stavové LED kontrolky pro diagnostiku

Kód:	MSA501
Výrobce:	SIKO GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Magnetický senzor MSA501 | MSA501
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Data sheet(289.37 kB)

Varianty
Technické parametry

Interface	SSI, RS485
Housing	zinc die-cast
Sensor/band reading distance	≤1.3 mm
Ambient temperature	30 … 85 °C
Output circuit	without, LD (RS422)
SSI clock speed input	≤750 kHz
Operating voltage	4.5 … 30 V DC
Baud rate	0.05 … 1 MBit/s
Power input	<1.5 W
Travel speed	≤5 m/s
Cycle time	<25 µs
Measuring range	≤10240 mm
System accuracy	±(0.02 + 0.03 x L) mm, L in m
Type of connection	M12 plug connector (A-coded)
Resolution	5, 10 µm
Repeat accuracy	≤5 µm; ±1 digit
Storage temperature	40 … 85 °C
Relative humidity	100 %
EMC	EN 61000–6–2
Protection category	IP67
Shock resistance	500 m/s2, 11 ms
Vibration resistance	100 m/s2, 5 … 150 Hz

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD
MSA501	na dotaz	Poptat cenu	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
