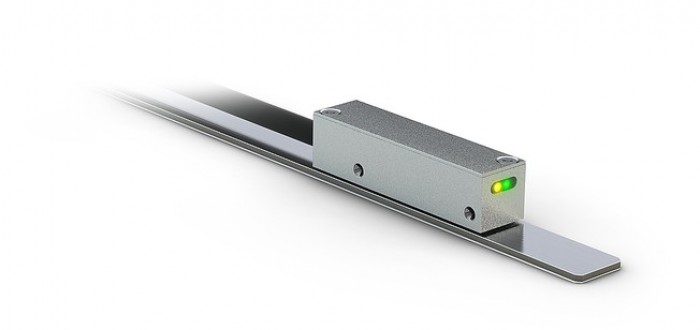

Magnetický senzor LEC200

Popis produktu

Inkrementální senzor, digitální nebo analogové rozhraní, velmi malé rozměry

Profil LEC200:

Opakovaná přesnost max. ±2 μm
Max. rozlišení 0.2 µm (výstup LD)
Snímací vzdálenost 0.4 … 0.5 mm
Kompatibilní s páskou MB200/1
Perioda signálu 2000 μm
Výstup sin/cos nebo LD
Funkční a stavové LED kontrolky

Kód:	LEC200
Výrobce:	SIKO GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Magnetický senzor LEC200 | LEC200
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Data sheet(258.44 kB)

Varianty
Technické parametry

Housing	zinc die-cast
Sensor/band reading distance	0.4 … 0.5 mm
Ambient temperature	40 … 85 °C
Pole length	2 mm
Weight	<0.03 kg
Output circuit	LD (RS422)
Output signals	A, /A, B, /B, FR, /FR
Cable sheath	PUR, suitable for drag-chain use
Real-time requirement	speed-proportional signal output
Cable bending radius	5× cable diameter
Operating voltage	5 V DC±5 %
Output voltage	1 VPP ±10 %
Current consumption	<50 mA
Offset voltage	UB/2 ±100 mV
Output signal level high	>2.5 V
Output signal level low	<0.5 V
Signal period	2000 µm
Travel speed	≤25 m/s Sin/Cos output
Pulse width of reference signal	1, 2, 4 increment(s)
Phasing	90°±1°, ±3° (20 kHz)
Measuring range	∞
System accuracy	±(0.015 + 0.01 x L) mm, L in m
Status display	2 LEDs (yellow/green)
Type of connection	open cable end
Resolution	0.2, 0.4, 1, 2, 4, 10, 20 µm
Repeat accuracy	±2 µm
Storage temperature	40 … 85 °C
Relative humidity	100 %
EMC	EN 61326–1
Protection category	IP60
Shock resistance	≤500 m/s2, 11 ms
Vibration resistance	≤100 m/s2, 10 … 2000 Hz

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD
LEC200	na dotaz	Poptat cenu	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
