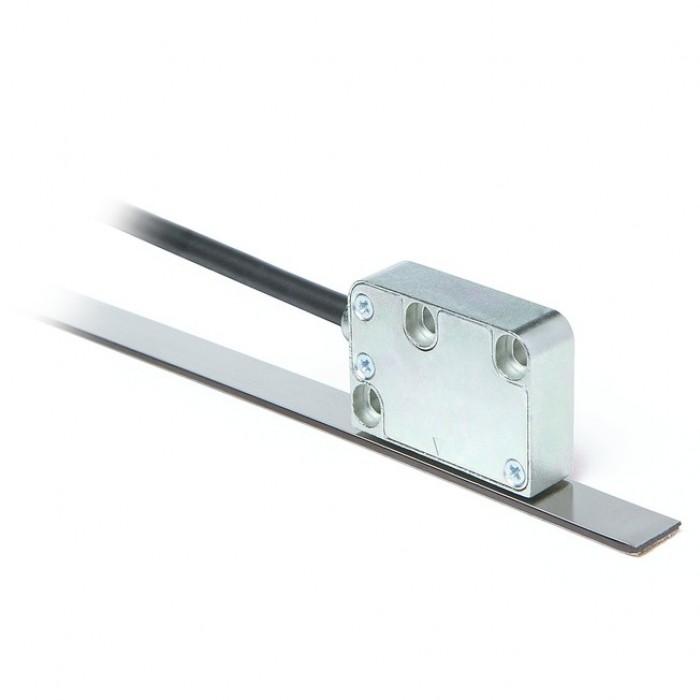

Magnetický senzor MSK320R

Popis produktu

Inkrementální, zdvojené signální výstupy, faktor stupnice volitelný

Profil MSK320R:

Zvýšená bezpečnost díky nezávislým kanálovým výstupům
2 magnetické senzory a 2 signální přizpůsobení v jedné snímací hlavě
Kompatibilní s páskou MB320/1, kroužky MRI01, MR320, MBR320
Snímací vzdálenost ≤2 mm
Opakovaná přesnost ±1 inkrement
Vynikající aplikační teplotní rozsah –40 … 85° C
Cenová výhoda při instalaci jednoho senzoru MSK320R namísto dvou MSK320

Kód:	MSK320R
Výrobce:	SIKO GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Magnetický senzor MSK320R | MSK320R
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Data sheet(277.72 kB)

Varianty
Technické parametry

Housing	zinc die cast
Sensor/band reading distance	0.1 … 2 mm
Sensor/ring reading distance	0.1 … 2 mm
Ambient temperature	40 … 85 °C
Output circuit	PP, LD (RS422)
Output signals	A1, /A1, B1, B/1, A2, A/2, B2, B/2
Cable sheath	PUR drag chain-compatible
Circumferential speed	≤25 m/s
Real-time requirement	velocity-proportional signal output
Operating voltage	4.5 … 30 V DC
Current consumption	<20 mA
Output signal level high	>UB –2.5 V
Output signal level low	<0.8 V
Travel speed	≤25 m/s
Pulse width of reference signal	1 increment(s)
Scaling factor	1, 2, 4, 8, 16, 32, 64
Measuring range	∞
System accuracy	±(0.1 + 0.01 x L) mm, L in m
Type of connection	open cable end
Resolution	0.8, 0.4, 0.2, 0.1, 0.05, 0.025, 0.0125 mm
Repeat accuracy	±1 increment(s)
Storage temperature	40 … 85 °C
Relative humidity	100 %
EMC	EN 61326–1
Protection category	IP67
Shock resistance	500 m/s2 , 11 ms
Vibration resistance	100 m/s2, 5 … 150 Hz

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD
MSK320R	na dotaz	Poptat cenu	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
