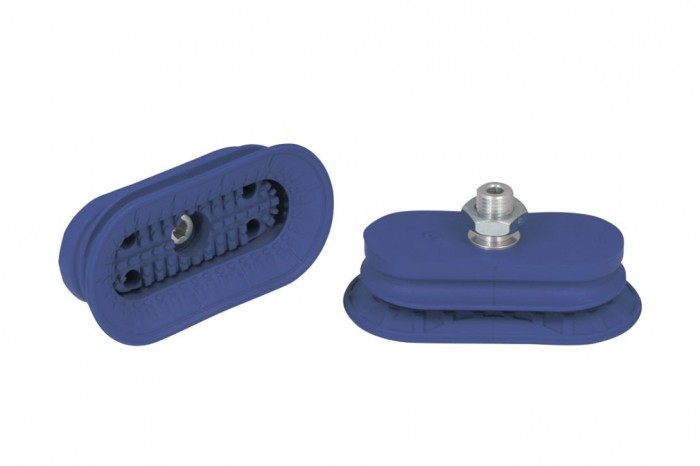

SAOB 110×55 NBR-60 M14×1.5-AG

Popis produktu

Bellows suction cup (oval) for high dynamic on curved, oily surfaced workpieces

Kód:	10.01.06.01036
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SAOB 110x55 NBR-60 M14x1.5-AG | 10.01.06.01036
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Dimensions (LxB)	110 × 55 mm
Pull-off force	233,50 N
Suction cup material	Nitrile rubber NBR
Vacuum connection	M14×1.5-M
Hmotnost‎	84,20 g
Lateral force	299,20 N
Lateral force (oily surface)	123,60 N
Material hardness	60 °Sh
Suction force	110 N
Curve radius (min) (convex)	50 mm
Nipple material	Aluminium
Internal hose diameter (recom.)	6 mm
Volume	53,10 cm³
Number of folds	1,5
Product family	SAOB

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Bmax(S)	B1	Bs	dn	G1	H	LG1	Lmax(S)	L1	Ls	SW1	Z	CAD
10.01.06.01036	1 234,10 Kč		59mm	53mm	55,1mm	6mm	M14×1.5-M	37,5mm	10mm	114mm	98,80mm	110,1mm	22mm	12mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
