FG 88 NK-45 N019

Popis produktu

Bellows suction cup (round) for very uneven workpieces

Kód:	10.01.06.00460
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: FG 88 NK-45 N019 | 10.01.06.00460
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Pull-off force	286 N
Suction cup material	Natural Rubber NK
Hmotnost‎	146,50 g
Material hardness	45 °Sh
Suction force	40,46 N
Curve radius (min) (convex)	100 mm
Volume	143,67 cm³
Number of folds	2.5
Nipple	N 019
Product family	FG

Detail zavřít

Zruš filtr

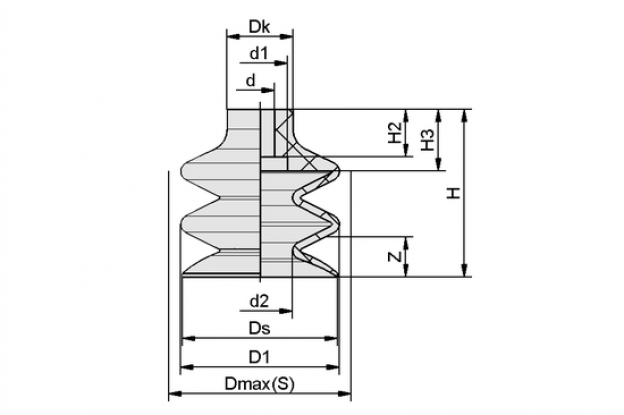

Objednací kód	Základní cena bez DPH	Objednat	Dmax(S)	d	d1	Dk	Ds	d2	H	H2	H3	Z	CAD
10.01.06.00460	639,30 Kč		95,5mm	11,7mm	88,2mm	24,7mm	89mm	29,3mm	86,5mm	19,7mm	26mm	34mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
