SAOB 60×30 HT1–60 G1/4-AG

Popis produktu

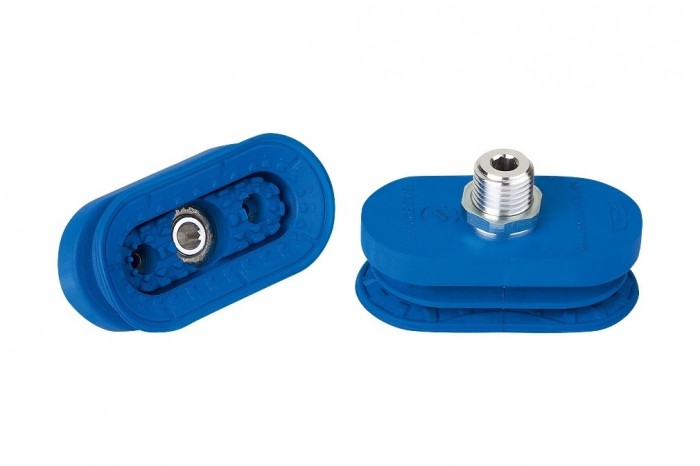

Bellows suction cup (oval) for high dynamic on curved, oily surfaced workpieces

Kód:	10.01.06.03156
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SAOB 60x30 HT1-60 G1/4-AG | 10.01.06.03156
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Dimensions (LxB)	60 × 30 mm
Pull-off force	69,50 N
Suction cup material	High temp material HT1
Vacuum connection	G1/4-M
Hmotnost‎	30 g
Lateral force	80,10 N
Lateral force (oily surface)	40,50 N
Material hardness	60 °Sh
Suction force	38 N
Curve radius (min) (convex)	18 mm
Nipple material	Aluminium
Internal hose diameter (recom.)	4 mm
Volume	10,50 cm³
Number of folds	1,5
Product family	SAOB

Detail zavřít

Zruš filtr

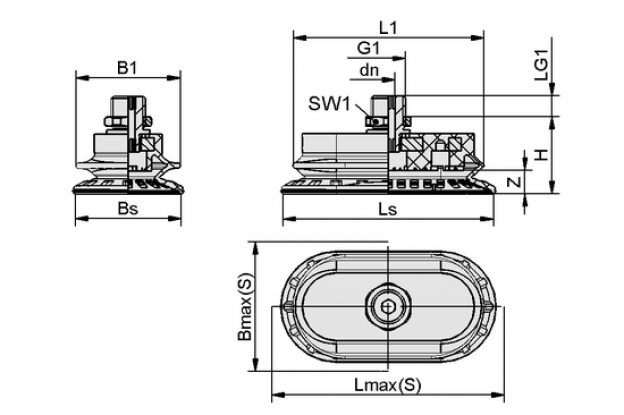

Objednací kód	Základní cena bez DPH	Objednat	Bmax(S)	B1	Bs	dn	G1	H	LG1	Lmax(S)	L1	Ls	SW1	Z	CAD
10.01.06.03156	1 097,30 Kč		33mm	31mm	30,6mm	5mm	G1/4"-M	27mm	8mm	63mm	55,70mm	60,6mm	17mm	7mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
