SAXB 100 ED-85 G1/4-IG

Popis produktu

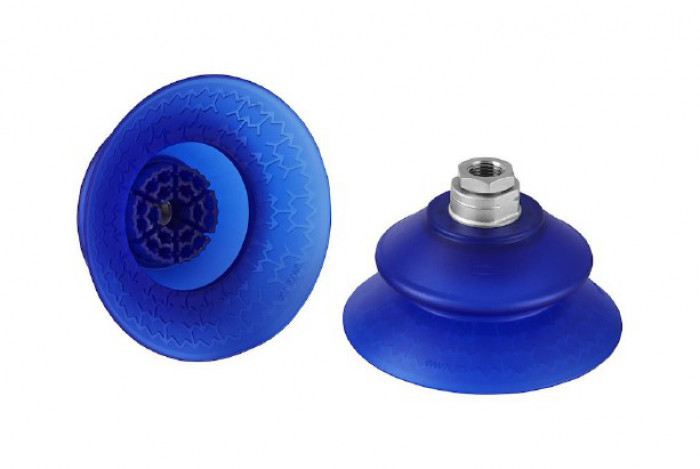

High-speed bellows suction cup for adaptation to strongly curved and oiled surfaces

Kód:	10.01.42.00050
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SAXB 100 ED-85 G1/4-IG | 10.01.42.00050
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Size	100
Suction cup material	Elastodur
Suction force	210 N
Lateral force	264 N
Lateral force (oily surface)	243 N
Volume	138.40 cm³
Curve radius (min) (convex)	45 mm
Hose diameter (empf.) d	6 mm
Connection	G1/4"-F
Nipple material	Brass
Number of folds	1,5
Material hardness [Shore A]	85 Shore A
Hmotnost	85,6 kg

Detail zavřít

Zruš filtr

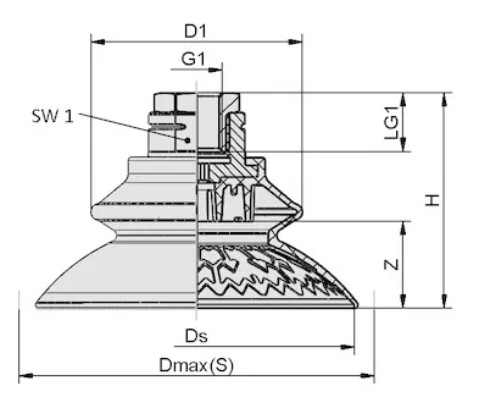

Objednací kód	Základní cena bez DPH	Objednat	dn	Dmax(S)	Ds	D1‎	G1	H	LG1	SW1	Z (Stroke)	CAD
10.01.42.00050	856,40 Kč		8,1	109	99,6	78,4	G1/4"-F	61,5mm	15mm	22	25,8mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
