SAOF 120×60 NBR-60 M14×1.5-AG

Popis produktu

Flat suction cup (oval) for very dynamic handling of smooth and oily workpieces

Kód:	10.01.05.00350
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SAOF 120x60 NBR-60 M14x1.5-AG | 10.01.05.00350
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Dimensions (LxB)	120 × 60 mm
Suction cup material	Nitrile rubber NBR
Vacuum connection	M14×1.5-M
Hmotnost‎	90 g
Lateral force	254 N
Lateral force (oily surface)	170 N
Material hardness	60 °Sh
Suction force	312 N
Curve radius (min) (convex)	75 mm
Nipple material	Aluminium
Internal hose diameter (recom.)	6 mm
Volume	39,90 cm³
Number of folds	0
Product family	SAOF

Detail zavřít

Zruš filtr

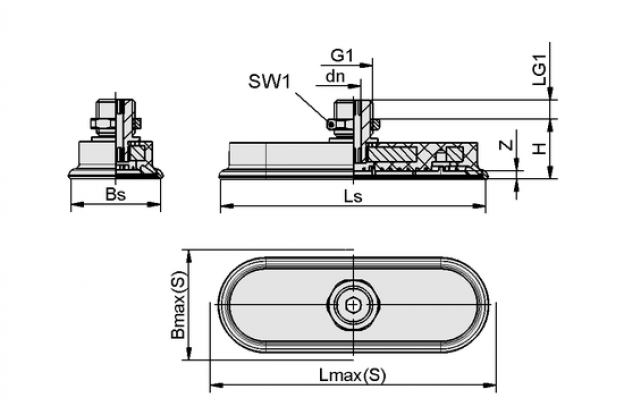

Objednací kód	Základní cena bez DPH	Objednat	Bmax(S)	Bs	dn	G1	H	LG1	Lmax(S)	Ls	SW1	Z	CAD
10.01.05.00350	923,00 Kč		65mm	57,6mm	6mm	M14×1.5-M	26mm	10mm	128mm	126,6mm	22mm	6mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
