SPB1 15 ED-65 G1/8-IG

Popis produktu

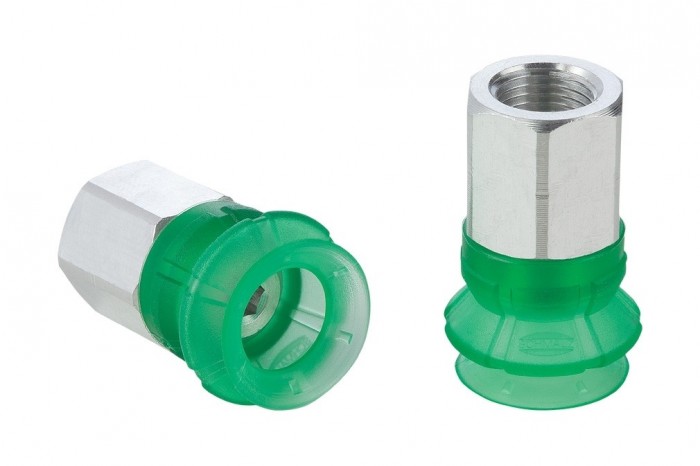

Bellows suction cup (round) for very uneven workpieces

Kód:	10.01.06.03491
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SPB1 15 ED-65 G1/8-IG | 10.01.06.03491
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Size	15
Pull-off force	9 N
Suction cup material	Elastodur
Hmotnost‎	6,60 g
Lateral force	5 N
Material hardness	65 °Sh
Suction force	4,30 N
Thread G1	G1/8-F
Curve radius (min) (convex)	7,50 mm
Internal hose diameter (recom.)	4 mm
Volume	1,50 cm³
Number of folds	1,5
Product family	SPB1

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Dmax(S)	Ds	d2	dn	G1	H	LG1	SW1	Z	CAD
10.01.06.03491	217,00 Kč		19,7mm	15,4mm	9,5mm	4,1mm	G1/8"-F	29mm	8mm	14mm	6mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
