SGON 24×8 HT1–60 G1/8-AG

Popis produktu

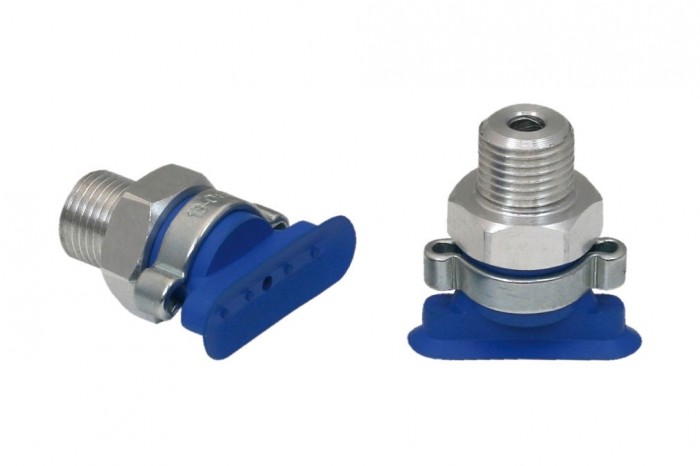

Flat suction cup (oval) for long and also curved workpieces

Kód:	10.01.05.00409
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SGON 24x8 HT1-60 G1/8-AG | 10.01.05.00409
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Dimensions (LxB)	24 × 8 mm
Suction cup material	High temp material HT1
Vacuum connection	G1/8"-M
Hmotnost‎	6,70 g
Material hardness	60 °Sh
Suction force	8 N
Material property	non-marking
Curve radius (min) (convex)	7,50 mm
Nipple material	Aluminium
Internal hose diameter (recom.)	4 mm
Volume	0,33 cm³
Number of folds	0
Product family	SGON

Detail zavřít

Zruš filtr

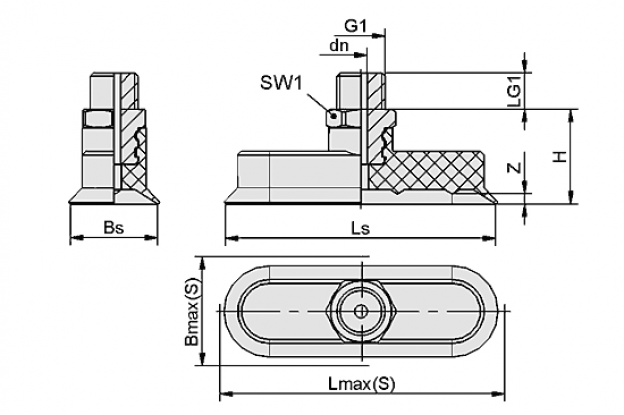

Objednací kód	Základní cena bez DPH	Objednat	Bmax(S)	Bs	dn	G1	H	LG1	Lmax(S)	Ls	SW1	Z	CAD
10.01.05.00409	455,00 Kč		9mm	8mm	1,5mm	G1/8"-M	17mm	8mm	24,5mm	24mm	14mm	1mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
