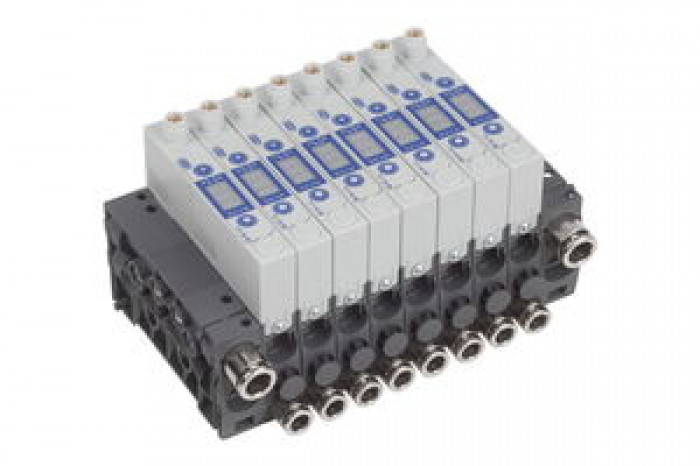

Compact Terminals SCTMb / SCTMc / SCTMi

Popis produktu

Výrobce: J. Schmalz GmbH
Ceny: jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:

3 – 6 týdnů od objednání. Více informací.

Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

Kontaktní formuláře

zavřít

Poptat cenu






Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Ke stažení

  • Compact terminal pro manipulaci s vzduchotěsnými obrobky, jako jsou displeje, plastové díly, desky s plošnými spoji (PCB), elektronické díly nebo baterie
  • Pro použití v pick-and-place aplikacích s extrémně krátkými časy cyklu a minimálními nároky na prostor, např. SMD stroje
  • Plně automatizované manipulační aplikace s nulovým prostojem díky inteligentnímu sledování stavu

Nové SCTM compact terminály od Schmalz sou vhodné pro širokou škálu aplikací vakuového generátoru. Zahrnují až 16 blokových kompaktních ejektorů SCPM – některé z nejmenších a nejvýkonnějších ejektorů na trhu – sestavené tak, aby vytvořily terminál. Model „i“ také nabízí širokou škálu monitorovacích a kontrolních funkcí pro celý váš výrobní proces – a pro použití v digitálních provozovnách.

Široký rozsah funkcí v minimálním prostoru

  • Tři základní verze – SCPMb, SCPMc, SCPMi
  • Nízký rušivý obrys při instalaci
  • Maximální sací kapacita

Lze použít k ovládání více vakuových obvodů

  • Nastavte a ovládejte až 16 jednotlivých vakuových okruhů
  • Centrální připojení stlačeného vzduchu
  • Individuální nebo centrální sběr odpadního vzduchu

Vytvořeno na míru pro vaši aplikaci

  • Elektricky blokována jako SCTMc-MP se sub-D, multipólovým konektorem s až 8 ejektory
  • Externí ofukovací funkce „EB“ nebo externí vakuové napájení „EV“

Terminál s externím podtlakem

  • Provoz s externím vakuovým napájením (např. jednou centrální vakuovou pumpou)
  • Centrální vakuum může být rozděleno do 16 samostatných ob­vodů
  • Vhodné pro použití jako ventil s funkcí IO-Link a monitorováním sta­vu
  • Pneumatické řízení pro rychlé spínací cykly

Modulární design SCTM compact terminálu umožňuje individuální konfiguraci. V závislosti na individuálních požadavcích uživatele může být blokově namontováno až 16 jednotlivých ejektorů, aby vytvořily terminál. K dispozici jsou dvě varianty montáže bloku: Varianty SCTMb, SCTMc a SCTMi s pneumatickou montáží bloku a varianta SCTMc-MP s pneumatickou a elektrickou montáží bloku (terminál s ejektory SCPMc a plugy sub-D).
Při výběru terminálu mějte na paměti, že není možné kombinovat různé typy. Váš terminál proto může obsahovat pouze kompaktní ejektory typu SCPMb, SCPMc nebo SCPMi. V rámci každého jednotlivého kompaktního terminálu si můžete vybrat z řady technologií / velikostí trysek, konektorů a volných poloh pro sací ventil.

Při návrhu terminálu vám mohou pomoci naši zkušení specialisté.

Příklad konfigurace

Detail zavřít

Zruš filtr
Objednací kód Základní cena bez DPH Objednat Operating Temperature Pressure range (operating pressure) Block mounting CAD
SCTMb, SCTMc, SCTMi na dotaz Poptat cenu0 … 50°C3 … 6 barPneumatic3D
SCTMc-MP na dotaz Poptat cenu0 … 50°C3 … 6 barPneumatic and electrical3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Zruš filtr
Objednací kód Základní cena bez DPH Objednat Degree of evacuation Suction rate (max)* Air consumption suction Air consumption blow off Sound pressure level w/ suction* Sound pressure level w/ suction Rec. internal hose diameter** CAD
SCPM 03 na dotaz Poptat cenu87%2,2cfm3,5l/min10l/min51dB(A)42dB(A)2mm3D
SCPM 05 na dotaz Poptat cenu87%7,5cfm9l/min10l/min66dB(A)55dB(A)2mm3D
SCPM 07 na dotaz Poptat cenu87%15cfm22l/min10l/min70dB(A)70dB(A)2mm3D
SCPM 10 na dotaz Poptat cenu87%28cfm45l/min10l/min71dB(A)72dB(A)4mm3D
SCPM EV na dotaz Poptat cenu0%33cfm0l/min10l/min0dB(A)0dB(A)4mm3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

*Při optimálním provozním tlaku (SCPM 03/05/07: 4 bar; SCPM 10: 4.5 bar)
** Pro max. délku 2 m
*** Maximální objemový průtok pro variantu EV je založen na diferenciálním tlaku 600 mbar ve ventilu. Pro provoz vakuového generátoru doporučujeme použít sací výkon 7 m³ / h proti atmosférickému tla­ku.
