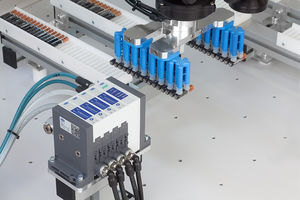

Compact Terminal SCTSi Ethernet

Popis produktu

Flexible, Fully Networked Vacuum Generation

Kód: SCTSi Ethernet
Výrobce: J. Schmalz GmbH
Ceny: jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:

3 – 6 týdnů od objednání. Více informací.

Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

Kontaktní formuláře

zavřít

Poptat cenu






Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Rozmanitost, optimalizace výrobních procesů a nepřetržitá kontrola energie a procesů jsou výzvami budoucnosti. Pro splnění těchto požadavků jsou zapotřebí výkonné, flexibilní a energeticky efektivní vakuové systémy. Odpovědí je náš Compact Terminal SCTSi Ethernet, kompaktní jednotka několika vakuových generátorů pro simultánní a nezávislé zacházení s různými částmi jediným vakuovým systémem.

Compact terminal SCTSi je něco jako mistrovské dílo našich inženýrů, kompaktní a výkonná jednotka pro vytváření vakua v automatizovaných systémech. Nyní Schmalz vylepšil ethernetovou verzi terminálu přidáním nových modulů. Prostřednictvím IO-Link masteru, který lze integrovat do terminálu, lze provozní zařízení připojit přes IO-Link a tak komunikovat přímo s PLC. Digitální přístroje v terénu jako jsou senzory, jsou integrovány prostřednictvím digitálních vstupních modulů – bez samostatných I/O modulů. Terminál se tak stává centrální řídicí jednotkou pro vakuové uchopovací systémy.

Lean

  • Centrální přívod stlačeného vzduchu a napájení až 16 ejektorů, každý pouze s jedním připojením
  • Díky kompaktnímu designu a nízké hmotnosti je vhodný pro širokou škálu aplikací

Modular

  • Modulární design znamená, že lze snadno instalovat různé vakuové obvody pro snadnou manipulaci s různými částmi
  • Každý ejektor může být vybrán na základě velikosti trysky, NO, NC nebo typu trysky, NO, NC nebo typu trysky

Networked

  • Lze integrovat do široké škály field-bus systémů
  • Parametry procesu a zařízení lze snadno konfigurovat pomocí IO-Link nebo NFC

Intelligent

  • Všechny vakuové obvody lze ovládat samostatně
  • Transparentnost procesu, kontrola spotřeby energie a různé diagnostické funkce pro použití v chytrých provozovnách

IO-Link master

  • Připojení chytrých provozních zařízení (senzory a aktuátory)
  • Přímé připojení k řídicí jednotce pouze pomocí jedné datové linky

Digitální vstupní moduly

  • Připojení digitálních provozních zařízení (senzorů)
  • Až 4 rozšiřující moduly se 4 porty (zásuvka M12–5)

Impulzní ventily (IMP)

  • Ejektorové disky s bistabilním sacím ventilem zvyšují spolehlivost procesu
  • Pokud napětí pohonu selže, ejektor zůstává v posledním aktivním stavu
  • Ventil vyžaduje pro přepínání pouze krátký napěťový impuls


Certifikováno ETL

Ethernet SCTSi je prvním produktem společnosti Schmalz, který získal certifikaci ETL (zkratka pro Electrical Testing Laboratories) od společnosti Intertek. Tato certifikace potvrzuje shodu s průmyslovými standardy, které zaručují určité minimální požadavky na bezpečnost.
Certifikace ETL pro SCTSi Ethernet zahrnuje USA a Kanadu. Certifikace ETL je ekvivalentní certifikaci UL nebo CSA.

Konfigurační kód – pomoc při výběru a objednávání

Compact Terminal SCTSi Ethernet byl vyvinut pro připojení více ejektorů. Pomocí následujícího kódu nakonfigurujte Compact Terminal SCTSi Ethernet tak, aby odpovídal vaší aplikaci.

Další informace o jednotlivých komponentách a možnostech výběru níže.

  • (1) Hlavní tělo
Code Type
SCTSi-PNT Hlavní tělo SCTSi
Ethernetové rozhraní
Komunikace: ProfiNet
SCTSi-ECT Hlavní tělo SCTSi
Ethernetové rozhraní
Komunikace: EtherCAT
SCTSi-EIP Hlavní tělo SCTSi
Ethernetové rozhraní
Komunikace: Ethernet/IP
  • (2) Počet ejektorů
Code Type
0–16 Počet ejektorů

Poznámka: Do jednoho terminálu lze integrovat 16 ejektorů.
Je možná také verze bez ejektorů pro použití jako centrální řídicí jednotky.

  • (3) Varianta terminálu
Code Type
AA Standardní verze, push-in vakuum připojení
AB Standardní verze, závitové připojení
NE Standardní verze, bez ejektorů
  • (4) Ejektory (příklad)
Code Type Part no.
10ABC SCPSt 07 G02 NO C7H 10.02.02.04676
2CDE SCPSt 10 G02 NO C7B 10.02.02.04681

Poznámka: Můžete si vybrat mezi různými technologiemi a velikostmi trysek, připojeními nebo klidovými polohami sacího ventilu (NO / NC / IMP). Jsou možné maximálně 4 různé ejektorové bloky. Pro 9 a více ejektorů je pro přívod stlačeného vzduchu zapotřebí větší průměr hadice.

  • (5) Rozšiřující moduly
Code Type
2 Počet IO-Link masterů
4 Počet DI modulů

Poznámka:Do jednoho terminálu lze integrovat maximálně 6 modulů. 0 až 2 IO-Link mastery a 0 až 6 DI modulů, v závislosti na kombinaci.

  • Centrální přívod stlačeného vzduchu (1)
  • Čip NFC (2) pro čtení a zápis procesních informací
  • Centrální napájení a IO-Link připojení M12, 5-pin přes ovládací modul (3)
  • Vakuové přípojky se závitem (5)
  • Kompaktní vakuový terminál s max. 16 blokovými kompaktními ejektory (4)
Detail zavřít

Technical Data Compact Terminal SCTSi Ethernet (Electronics)
Zruš filtr
Objednací kód Základní cena bez DPH Objednat Operating Temperature Pressure range (operating pressure) Electrical connection Communication CAD
SCTSi Ethernet na dotaz Poptat cenu0…50°C2…6 barM12, 5-pin plugEthernet3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Technical Data Compact Ejectors SCPSt
Zruš filtr
Objednací kód Základní cena bez DPH Objednat Nozzle size Degree of evacuation Max. suction rate Suction rate (max.) Vacuum air consumption Air consumption for blow off Sound level free Sound level during gripping CAD
SCPSt 07... na dotaz Poptat cenu07 mm85%0,98m³/h16cfm1,35m³/h7,25m³/h63dB(A)58dB(A)3D
SCPSt 10... na dotaz Poptat cenu10 mm85%2,21m³/h36cfm2,85m³/h7,25m³/h73dB(A)60dB(A)3D
SCPSt 15... na dotaz Poptat cenu15 mm85%4,03m³/h65,5cfm6,03m³/h7,25m³/h73dB(A)65dB(A)3D
SCPSt 2-07... na dotaz Poptat cenu2–07 mm85%2,28m³/h37cfm1,35m³/h7,25m³/h63dB(A)58dB(A)3D
SCPSt 2-09... na dotaz Poptat cenu2–09 mm85%3,05m³/h49,5cfm2,49m³/h7,25m³/h73dB(A)60dB(A)3D
SCPSt 2-14... na dotaz Poptat cenu2–14 mm85%4,4m³/h71,5cfm5,04m³/h7,25m³/h75dB(A)65dB(A)3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Související produkty

Výhody Compact Terminal SCTSi Ethernet

Compact Terminal SCTSi Ethernet nabízí obrovskou škálu inovativních, energeticky úsporných technologií a síťových možností pro použití v chytrých provozech.

Near-Field komunikace (NFC)

  • Spolehlivá komunikace prostřednictvím energeticky neutrálního bod-bod spojení
  • Viditelná data – Lze odečíst jak statistická data (jako sériové číslo), tak dynamická procesní data (jako jsou spínací body)
  • Možnost parametrizace – Aplikaci lze použít k parametrizaci SCTSi Ethernet přímo ze smartphonu

Networking v systémech průmyslu 4.0

  • Připojení Ethernet znamená, že zaznamenaná data lze prohlížet a používat až po úroveň řízení, což umožňuje obousměrné parametrování a diagnostiku ve všech konvenčních sběrnicových systémech
  • Sledování stavu zvyšuje dostupnost systému tím, že poskytuje podrobnou analýzu stavu systému a včasnou detekci poruch
  • Prediktivní údržba zlepšuje výkon uchopovacích systémů
  • Monitorování energie optimalizuje spotřebu energie vakuového systému

Funkce automatické úspory vzduchu

  • Vypne sací funkci, jakmile je dosažena bezpečná hodnota vakua až do dalšího cyklu nebo dokud vakuum neklesne pod bezpečnou hodnotu vakua
  • Pro každý ejektor lze samostatně naprogramovat různé konfigurační hodnoty a nastavení úspory vzduchu
  • Snížení spotřeby stlačeného vzduchu až o 80%

Integrovaný elektronický Sub-Bus System

  • Elektronické ovládání lze realizovat pouze jedním kabelem
  • Komplexní datová komunikace prostřednictvím Ethernet a komunikace near-field (NFC)
  • Všechny ejektory mohou být samostatně programovány a ovládány

Eco-Nozzle Technologie

  • Technologie Eco-Nozzle poskytuje výrazně vyšší sací výkon s minimalizovanou spotřebou stlačeného vzduchu pro energeticky efektivní výrobu vakua
