SNG-BV 10 1.2 V 100SF SBS-4POS

Popis produktu

Pneumatic needle gripper with additional positioning needles and floating suction cup function

Kód:	10.01.29.00481
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SNG-BV 10 1.2 V 100SF SBS-4POS | 10.01.29.00481
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Operating instructions

Varianty
Technické parametry

Design	Standard Flow
Number of needles	1 0
Number of needles	10
External diameter D	100 mm
Needle diameter	1,20 mm
Shape	Standard Flow
Additional function	Variable stroke
Hmotnost‎	620 g
Installation position	Any
Additional feature	SBS and 4 positioning needles
Ambient temperature	5 ... 45 °C
Pressure range (operating pressure)	3 ... 87.0 psi

Detail zavřít

Zruš filtr

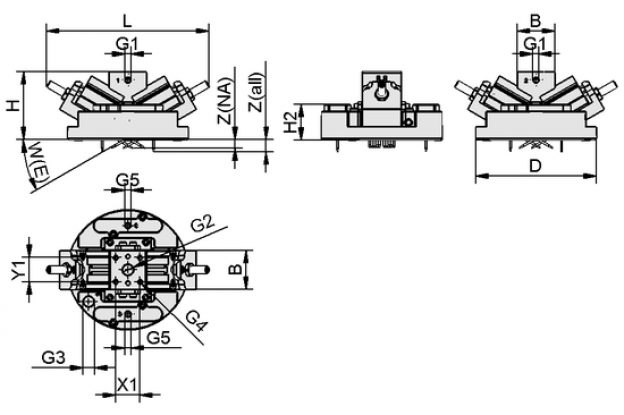

Objednací kód	Základní cena bez DPH	Objednat	d	G1	G3	H	H2	L	G5	X1	W (E)	Y1	Z (NA)	Z (all)	G4	B	G2	CAD
10.01.29.00481	30 264,00 Kč		100mm	M5-F	G1/8"-F	56mm	29,7mm	149mm	M5-F	20mm	30°	20mm	7mm	9mm	M4-F	100mm	G1/8"-F	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
