SGM-HP 40 G1/4-IG

Popis produktu

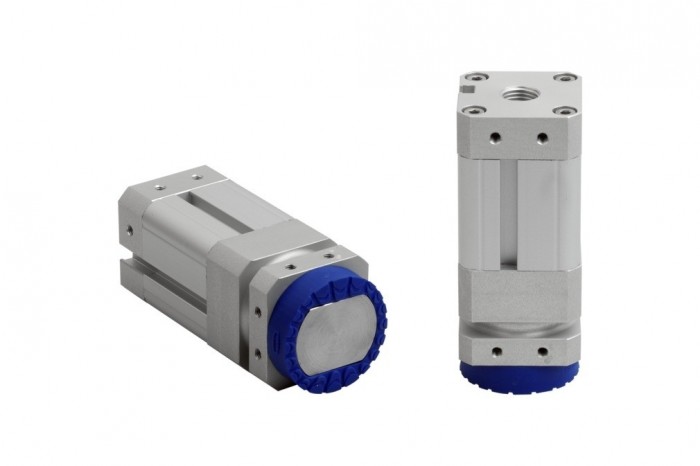

Magnetic gripper for handling metal sheets with holes

Kód:	10.01.17.00304
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SGM-HP 40 G1/4-IG | 10.01.17.00304
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Operating instructions

Varianty
Technické parametry

Control	Bistable
Holding force max	320 N
Size	40
Holding force max friction ring	235 N
Socket	G1/4"-F
Hmotnost‎	415 g
Lateral force	85 N
Lateral force (oily surface)	60 N
Sheet thickness opt f. holding force max	4 mm
Holding force 2mm-sheet	290 N
Holding force 2mm-sheet friction ring	210 N
Installation position	Any
Ambient temperature	5 ... 45 °C
Remaining force	0,30 N
Pressure range (operating pressure)	2,50 ... 87.0 psi

Detail zavřít

Zruš filtr

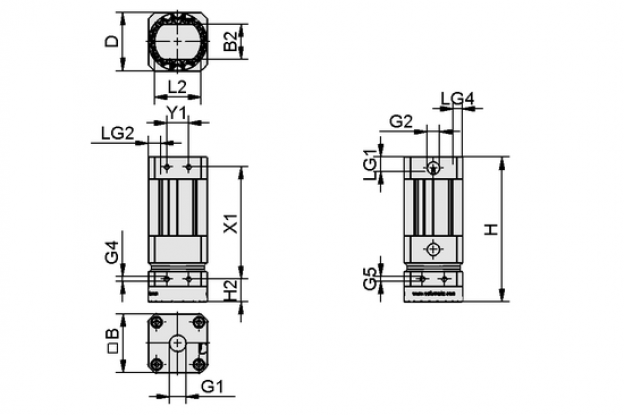

Objednací kód	Základní cena bez DPH	Objednat	d	G1	H	H2	B2	G5	LG1	LG2	L2	X1	Y1	G4	LG4	B	G2	CAD
10.01.17.00304	9 074,00 Kč		40mm	G1/4"-F	99,4mm	15,7mm	24,2mm	M4-F	9mm	6mm	32mm	74mm	12mm	M4-F	5mm	40mm	G1/8"-F	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
