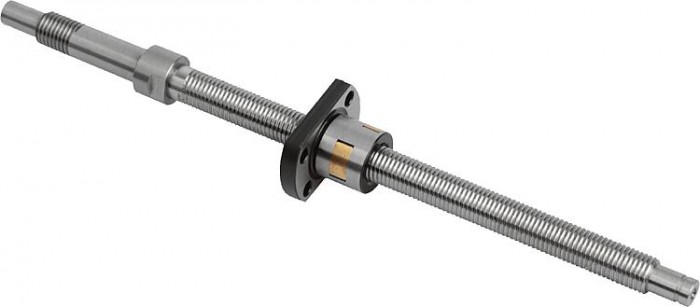

Miniaturní šroubové převody válcované, broušené s přírubovou maticí

Popis produktu

Kód:	24100
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Miniaturní šroubové převody válcované, broušené s přírubovou maticí | 24100
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Přehrát video

Datový list 24100 Miniaturní šroubové převody válcované, broušené s přírubovou maticí

Varianty
Technické parametry

Material	Vřeteno z oceli 1.1213 nebo z nerezové oceli 1.4112 . Matice z oceli 1.3505 nebo z nerezové oceli 1.4034.
Pozor	Přírubová matice nesmí být ze vřetena odstraňována, aby nevypadaly kuličky.
Provedení:	Vřeteno a matice broušené, indukčně kalené na 62 ±2 HRC a leštěné.
Upozornění	Miniaturní kuličkové šroubové převody s hotově opracovanými konci hřídele a přírubovou maticí. V dodaném stavu namazané olejem. Doporučuje se domazání. Vyrobeno ve třídě přesnosti C5. Bez předepnutí s axiální vůlí (max. 0,008 mm). Přesná vřetena k použití v optice, potravinářském průmyslu, v automatizaci, lékařské technice, zbrojním průmyslu, kosmonautice a přesném strojírenství.

Detail zavřít

Zruš filtr

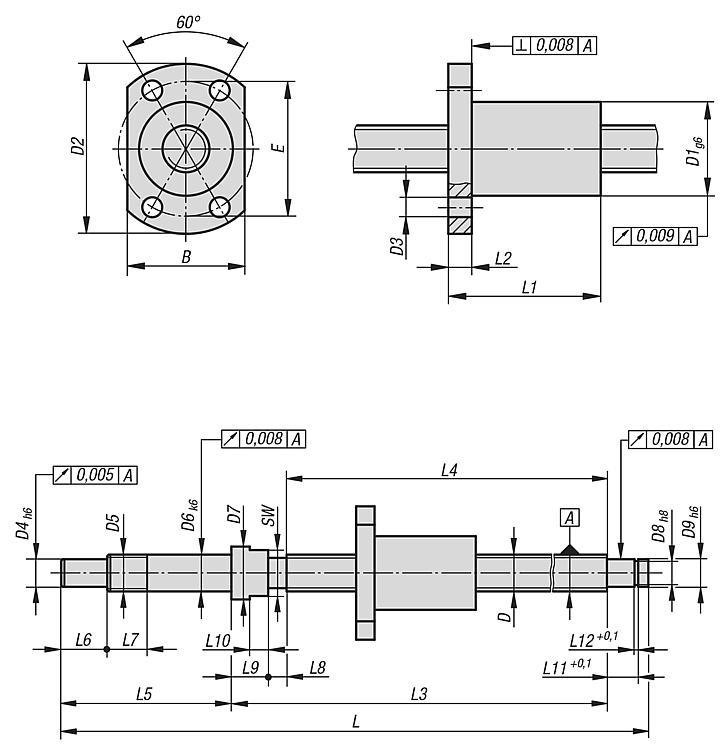

Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	SW	D	Stoupání	Počet nosných oběhů	Úhel stoupání	H=Zdvih	B	Ø kuličky	d1	Nosnosti dynamicky N	d2	Nosnosti staticky N	D3	Max. počet otáček ot/min	D4	D5	D6	D7	D8	D9	E	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	CAD
24100-0810050	12 030,20 Kč		ocel	10	8	1	1 × 3	2° 13’	50	18mm	0,8	14mm	700	27mm	1300	3,4	3200	6	M8×1	8	11,5	5,7	6	21mm	148	16	4	102	90	37	10	9	4	8	4	6,8	0,8	CAD
24100-0810100	13 453,10 Kč		ocel	10	8	1	1 × 3	2° 13’	100	18mm	0,8	14mm	700	27mm	1300	3,4	3200	6	M8×1	8	11,5	5,7	6	21mm	198	16	4	152	140	37	10	9	4	8	4	6,8	0,8	CAD
24100-0810150	14 995,50 Kč		ocel	10	8	1	1 × 3	2° 13’	150	18mm	0,8	14mm	700	27mm	1300	3,4	3200	6	M8×1	8	11,5	5,7	6	21mm	248	16	4	202	190	37	10	9	4	8	4	6,8	0,8	CAD
24100-0820050	10 539,40 Kč		ocel	10	8	2	1 × 3	4° 23’	50	20mm	1,6	16mm	1350	29mm	2250	3,4	4200	6	M8×1	8	11,5	5,7	6	23mm	148	26	4	102	90	37	10	9	4	8	4	6,8	0,8	CAD
24100-0820100	11 471,60 Kč		ocel	10	8	2	1 × 3	4° 23’	100	20mm	1,6	16mm	1350	29mm	2250	3,4	4200	6	M8×1	8	11,5	5,7	6	23mm	198	26	4	152	140	37	10	9	4	8	4	6,8	0,8	CAD
24100-0820150	12 284,30 Kč		ocel	10	8	2	1 × 3	4° 23’	150	20mm	1,6	16mm	1350	29mm	2250	3,4	4200	6	M8×1	8	11,5	5,7	6	23mm	248	26	4	202	190	37	10	9	4	8	4	6,8	0,8	CAD
24100-1020050	13 233,40 Kč		ocel	10	10	2	1 × 3	2° 32’	50	22mm	1,6	18mm	1500	35mm	2900	4,5	4000	6	M8×1	8	11,5	5,7	6	27mm	158	28	5	112	100	37	10	9	4	8	4	6,8	0,8	CAD
24100-1020100	14 198,90 Kč		ocel	10	10	2	1 × 3	2° 32’	100	22mm	1,6	18mm	1500	35mm	2900	4,5	4000	6	M8×1	8	11,5	5,7	6	27mm	208	28	5	162	150	37	10	9	4	8	4	6,8	0,8	CAD
24100-1020150	15 300,30 Kč		ocel	10	10	2	1 × 3	2° 32’	150	22mm	1,6	18mm	1500	35mm	2900	4,5	4000	6	M8×1	8	11,5	5,7	6	27mm	258	28	5	212	200	37	10	9	4	8	4	6,8	0,8	CAD
24100-1020200	16 257,50 Kč		ocel	10	10	2	1 × 3	2° 32’	200	22mm	1,6	18mm	1500	35mm	2900	4,5	4000	6	M8×1	8	11,5	5,7	6	27mm	308	28	5	262	250	37	10	9	4	8	4	6,8	0,8	CAD
24100-10810050	13 233,10 Kč		nerezová ocel	10	8	1	1 × 3	2° 13’	50	18mm	0,8	14mm	670	27mm	1290	3,4	3000	6	M8×1	8	11,5	5,7	6	21mm	148	16	4	102	90	37	10	9	4	8	4	6,8	0,8	.step
24100-10810100	14 798,70 Kč		nerezová ocel	10	8	1	1 × 3	2° 13’	100	18mm	0,8	14mm	670	27mm	1290	3,4	3000	6	M8×1	8	11,5	5,7	6	21mm	198	16	4	152	140	37	10	9	4	8	4	6,8	0,8	.step
24100-10810150	16 495,00 Kč		nerezová ocel	10	8	1	1 × 3	2° 13’	150	18mm	0,8	14mm	670	27mm	1290	3,4	3000	6	M8×1	8	11,5	5,7	6	21mm	248	16	4	202	190	37	10	9	4	8	4	6,8	0,8	.step
24100-10820050	11 593,00 Kč		nerezová ocel	10	8	2	1 × 3	4° 23’	50	20mm	1,6	16mm	900	29mm	1500	3,4	3000	6	M8×1	8	11,5	5,7	6	23mm	148	26	4	102	90	37	10	9	4	8	4	6,8	0,8	.step
24100-10820100	12 618,50 Kč		nerezová ocel	10	8	2	1 × 3	4° 23’	100	20mm	1,6	16mm	900	29mm	1500	3,4	3000	6	M8×1	8	11,5	5,7	6	23mm	198	26	4	152	140	37	10	9	4	8	4	6,8	0,8	.step
Objednací kód	Základní cena bez DPH	Objednat	Materiál základní těleso	SW	D	Stoupání	Počet nosných oběhů	Úhel stoupání	H=Zdvih	B	Ø kuličky	d1	Nosnosti dynamicky N	d2	Nosnosti staticky N	D3	Max. počet otáček ot/min	D4	D5	D6	D7	D8	D9	E	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	CAD
24100-10820150	13 513,00 Kč		nerezová ocel	10	8	2	1 × 3	4° 23’	150	20mm	1,6	16mm	900	29mm	1500	3,4	3000	6	M8×1	8	11,5	5,7	6	23mm	248	26	4	202	190	37	10	9	4	8	4	6,8	0,8	.step
24100-11020050	14 556,90 Kč		nerezová ocel	10	10	2	1 × 3	2° 32’	50	22mm	1,6	18mm	1500	35mm	2900	4,5	3000	6	M8×1	8	11,5	5,7	6	27mm	158	28	5	112	100	37	10	9	4	8	4	6,8	0,8	.step
24100-11020100	15 619,10 Kč		nerezová ocel	10	10	2	1 × 3	2° 32’	100	22mm	1,6	18mm	1500	35mm	2900	4,5	3000	6	M8×1	8	11,5	5,7	6	27mm	208	28	5	162	150	37	10	9	4	8	4	6,8	0,8	.step
24100-11020150	16 830,30 Kč		nerezová ocel	10	10	2	1 × 3	2° 32’	150	22mm	1,6	18mm	1500	35mm	2900	4,5	3000	6	M8×1	8	11,5	5,7	6	27mm	258	28	5	212	200	37	10	9	4	8	4	6,8	0,8	.step
24100-11020200	17 883,10 Kč		nerezová ocel	10	10	2	1 × 3	2° 32’	200	22mm	1,6	18mm	1500	35mm	2900	4,5	3000	6	M8×1	8	11,5	5,7	6	27mm	308	28	5	262	250	37	10	9	4	8	4	6,8	0,8	.step
24100-11220050	14 193,00 Kč		nerezová ocel	12	12	2	1 × 3	2° 58’	50	24mm	1,6	20mm	1660	37mm	3620	4,5	3000	8	M10×1	10	14	7,6	8	29mm	180	28	5	125	110	45	15	10	5	10	5	7,9	0,9	.step
24100-11220100	15 442,20 Kč		nerezová ocel	12	12	2	1 × 3	2° 58’	100	24mm	1,6	20mm	1660	37mm	3620	4,5	3000	8	M10×1	10	14	7,6	8	29mm	230	28	5	175	160	45	15	10	5	10	5	7,9	0,9	.step
24100-11220150	16 550,80 Kč		nerezová ocel	12	12	2	1 × 3	2° 58’	150	24mm	1,6	20mm	1660	37mm	3620	4,5	3000	8	M10×1	10	14	7,6	8	29mm	280	28	5	225	210	45	15	10	5	10	5	7,9	0,9	.step
24100-11220200	17 799,70 Kč		nerezová ocel	12	12	2	1 × 3	2° 58’	200	24mm	1,6	20mm	1660	37mm	3620	4,5	3000	8	M10×1	10	14	7,6	8	29mm	330	28	5	275	260	45	15	10	5	10	5	7,9	0,9	.step
24100-11220250	18 899,60 Kč		nerezová ocel	12	12	2	1 × 3	2° 58’	250	24mm	1,6	20mm	1660	37mm	3620	4,5	3000	8	M10×1	10	14	7,6	8	29mm	380	28	5	325	310	45	15	10	5	10	5	7,9	0,9	.step
24100-1220050	12 902,80 Kč		ocel	12	12	2	1 × 3	2° 58’	50	24mm	1,6	20mm	1700	37mm	3700	4,5	3400	8	M10×1	10	14	7,6	8	29mm	180	28	5	125	110	45	15	10	5	10	5	7,9	0,9	CAD
24100-1220100	14 038,00 Kč		ocel	12	12	2	1 × 3	2° 58’	100	24mm	1,6	20mm	1700	37mm	3700	4,5	3400	8	M10×1	10	14	7,6	8	29mm	230	28	5	175	160	45	15	10	5	10	5	7,9	0,9	CAD
24100-1220150	15 046,00 Kč		ocel	12	12	2	1 × 3	2° 58’	150	24mm	1,6	20mm	1700	37mm	3700	4,5	3400	8	M10×1	10	14	7,6	8	29mm	280	28	5	225	210	45	15	10	5	10	5	7,9	0,9	CAD
24100-1220200	16 181,50 Kč		ocel	12	12	2	1 × 3	2° 58’	200	24mm	1,6	20mm	1700	37mm	3700	4,5	3400	8	M10×1	10	14	7,6	8	29mm	330	28	5	275	260	45	15	10	5	10	5	7,9	0,9	CAD
24100-1220250	17 181,80 Kč		ocel	12	12	2	1 × 3	2° 58’	250	24mm	1,6	20mm	1700	37mm	3700	4,5	3400	8	M10×1	10	14	7,6	8	29mm	380	28	5	325	310	45	15	10	5	10	5	7,9	0,9	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
