Popis produktu

Kód:	22281-10
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací prvky | 22281-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 22281–10 Upínací prvky

Varianty
Technické parametry

Material	Pouzdro ze slinuté oceli, od velikosti 5 z EN-GJS-400–15, upínací rameno z oceli S235JR. Pružné těleso z přírodního kaučuku. Šroub z oceli.
Provedení	Ocelové díly lakované. Šroub ISO 4762, třída pevnosti 8.8, pozinkovaný.

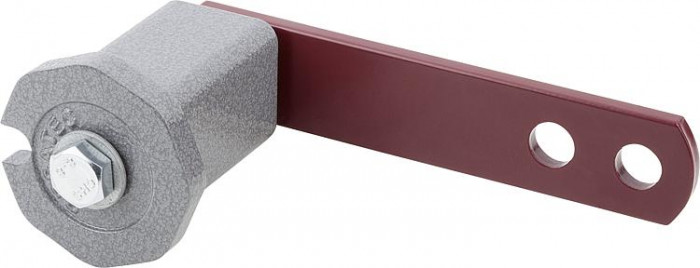

Upozornění	Upínací prvek s integrovaným pružným tělesem z vysoce elastického, tvarově stálého přírodního kaučuku. Upínací prvek vytváří v kombinaci se sadou řetězových kluzáků, se sadou řetězového kola nebo napínací kladky jednotku upínače, která je připravená k montáži a je vhodná pro napínání řetězových a řemenových pohonů. Vhodný pro oba směry upínání. Upínací prvky jsou bezúdržbové a zajištěné proti odtrhnutí. Prostřednictvím otvoru se upínací prvek upevňuje na součásti stroje. V případě potřeby lze přes polohovací zářez „P“ použít pružný kolík pro podporu točivého momentu.
Pracovní teplota	55 °C až +85 °C.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Velikost	A1	A2	A3	B	D	D1	D2	H	L	L1	L2	L3	P	S1	Utahovací moment šroubu C1 Nm	F1 N	F2 N	CAD
22281-10-1	628,60 Kč			80	60	16,6	20	37,5	8,5	M6	90	52+1 –0,5	25	6	5	8	42	10	90	110	.step
22281-10-2	776,10 Kč			100	80	19,5	25	48	10,5	M8	115	63+1 –0,5	25	8	5	8,5	53	25	140	170	.step
22281-10-3	993,40 Kč			100	80	24,5	30	60	10,5	M10	115	78+1,5 –0,5	30	10	6	8,5	53	49	320	430	.step
22281-10-4	1 713,70 Kč			130	100	34	50	78	12,5	M12	155	108+2 –0,5	40	14	8	10,5	69	86	820	1050	.step
22281-10-5	2 828,20 Kč			175	140	42	6	10	20,5	M16	205	145+2 –0,5	40	15	10	12,5	93	210	150	1880	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
