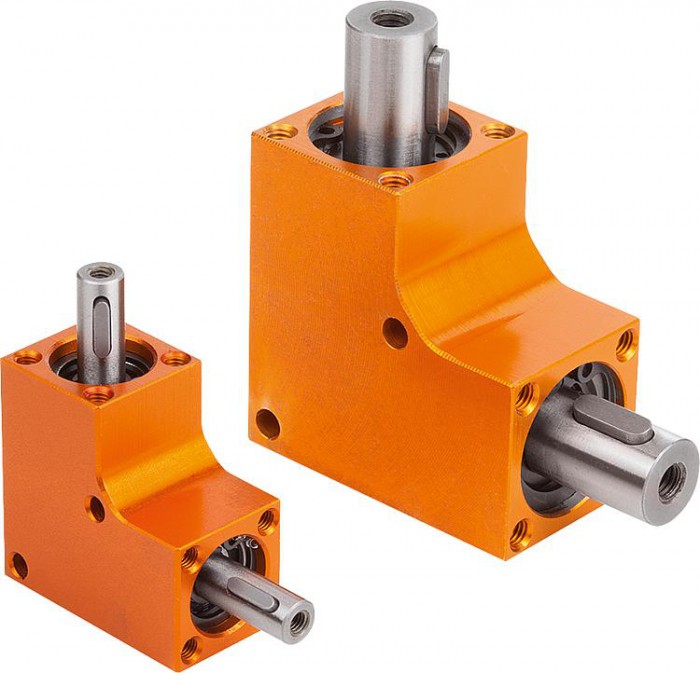

Kuželový převod

Popis produktu

Kód:	22712
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kuželový převod | 22712
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 22712 Kuželový převod

Varianty
Technické parametry

Material	Pouzdro z hliníku. Kuželová kola z oceli.
Pracovní teplota	20 °C až +60 °C.
Provedení:	Těleso eloxované. Kuželová kola vytvrzený povrch. Kuličkové ložisko s gumovým těsnicím kroužkem RS.
Technické údaje	Zapínací doba: 20 % (při 5 min.) Životnost: cca 1000 hodin (při plném zatížení, počtu otáček 500 ot/min a zapínací době 20 %)
Upozornění	Univerzálně použitelný a bezúdržbový kuželový převod v sedmi různých konstrukčních velikostech v převodu 1:1. Pouzdro je utěsněné proti vytékání maziv a působení prachu. Lze montovat ve všech polohách. Směr otáčení je libovolný. - přenos síly s lehkým chodem - jednoduché upnutí šrouby - bezhlučný
Vezměte na vědomí	FR přípustná radiální síla při FA=0 FA přípustná axiální síla při FR=0

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Převodový poměr	Rozsah otáček n ot/min	d2	D3	max. krouticí moment Nm	D	A	D5	L	A1	L1	A2	L2	A3	S	A4	B	S1	S2	T	Zatížení hřídele FR N	Zatížení hřídele FA N	.step
22712-1832	3 088,50 Kč		1:1	100 / 500 / 1000	3,1mm	M3×10	0,35 / 0,1 / 0,05	6	6,5mm	13	32	8,5mm	12	6	23	6,5	2mm	11	18mm	8	0,8	2,1	60	60	.step
22712-2035	3 422,60 Kč		1:1	100 / 500 / 1000	3,1mm	M3×10	0,75 / 0,3 / 0,15	8	7,5mm	16	35	10mm	12	7	25	7,5	2mm	10	20mm	8	0,8	2,05	100	100	.step
22712-2442	3 599,00 Kč		1:1	100 / 500 / 1000	4,1mm	M4×10	2,5 / 1 / 0,5	10	9mm	19	42	12mm	16	8	30	9	4mm	16	24mm	12	1,5	2	120	120	.step
22712-2646	3 653,20 Kč		1:1	100 / 500 / 1000	4,1mm	M4×10	4 / 1,5 / 0,75	12	10mm	21	46	13mm	16	9	33	10	4mm	16	26mm	12	1,5	2	140	140	.step
22712-3053	3 782,00 Kč		1:1	100 / 500 / 1000	4,1mm	M4×10	5 / 2 / 1	12	11mm	24	53	15mm	16	11	38	11	4mm	16	30mm	12	1,5	2,1	240	240	.step
22712-3256	3 901,20 Kč		1:1	100 / 500 / 1000	4,1mm	M4×10	8 / 3 / 1,5	12	12mm	28	56	17mm	16	12	40	12	4mm	16	32mm	12	1,5	2,1	550	550	.step
22712-3560	4 114,10 Kč		1:1	100 / 500 / 1000	4,1mm	M4×10	10 / 4 / 2	12	13mm	30	60	17,5mm	16	13,5	42,5	13	4mm	16	35mm	12	1,5	2,1	550	550	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
