Upínací sady, provedení H pro vyšší krouticí momenty
Popis produktu
| Kód: | 23362 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 23362 Upínací sady, provedení H pro vyšší krouticí momenty Overview keyless locking couplings and shrink discs Výpočet minimálního průměru náboje
Detail zavřít

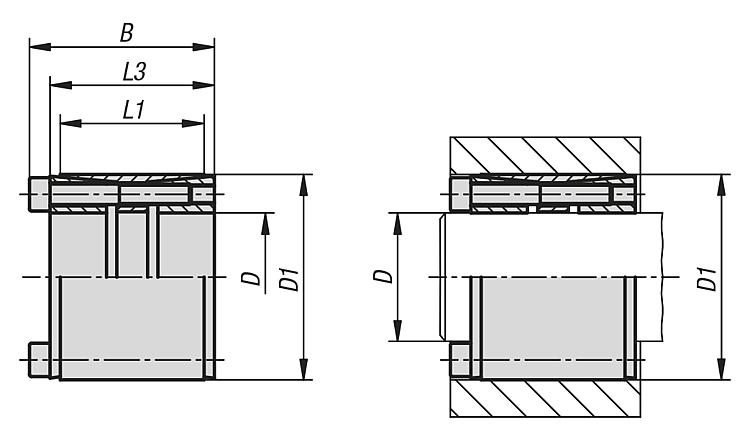

| Objednací kód | Základní cena bez DPH | Objednat | D | d1 | B | L1 | L3 | Při utahovacím momentu MS převoditelný krouticí moment M Nm | Při utahovacím momentu MS převoditelná axiální síla F kN | Plošný tlak na hřídeli P N/mm² | Plošný tlak na náboji P N/mm² | Upínací šrouby počet | Upínací šrouby utahovací moment MS Nm | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23362-2555 | 652,40 Kč | 25 | 55mm | 46mm | 32 | 40 | 649 | 64 | 155 | 80 | 6 x M6 | 17 | ||
| 23362-2855 | 652,40 Kč | 28 | 55mm | 46mm | 32 | 40 | 875 | 64 | 250 | 95 | 6 x M6 | 17 | ||
| 23362-3055 | 652,40 Kč | 30 | 55mm | 46mm | 32 | 40 | 950 | 64 | 235 | 95 | 6 x M6 | 17 | ||
| 23362-3560 | 780,30 Kč | 35 | 60mm | 60mm | 44 | 54 | 1300 | 74 | 165 | 75 | 7 x M6 | 17 | ||
| 23362-3865 | 869,00 Kč | 38 | 65mm | 60mm | 45 | 54 | 1600 | 84 | 165 | 95 | 8 x M6 | 17 | ||
| 23362-4065 | 937,30 Kč | 40 | 65mm | 60mm | 45 | 54 | 1680 | 84 | 155 | 95 | 8 x M6 | 17 | ||
| 23362-4275 | 1 062,20 Kč | 42 | 75mm | 62mm | 44 | 54 | 2800 | 135 | 250 | 110 | 7 x M8 | 41 | ||
| 23362-4575 | 1 129,00 Kč | 45 | 75mm | 62mm | 44 | 54 | 3050 | 135 | 235 | 110 | 7 x M8 | 41 | ||
| 23362-4880 | 1 227,60 Kč | 48 | 80mm | 75mm | 56 | 67 | 3700 | 155 | 195 | 90 | 8 x M8 | 41 | ||
| 23362-5080 | 1 227,60 Kč | 50 | 80mm | 74mm | 56 | 66 | 3950 | 155 | 185 | 90 | 8 x M8 | 41 | ||
| 23362-5585 | 1 227,60 Kč | 55 | 85mm | 74mm | 56 | 66 | 4900 | 174 | 190 | 100 | 9 x M8 | 41 | ||
| 23362-6090 | 1 415,10 Kč | 60 | 90mm | 74mm | 56 | 66 | 5900 | 193 | 195 | 100 | 10 x M8 | 41 | ||
| 23362-6595 | 1 560,30 Kč | 65 | 95mm | 74mm | 56 | 66 | 6450 | 193 | 180 | 95 | 10 x M8 | 41 | ||
| 23362-70110 | 1 972,50 Kč | 70 | 110mm | 90mm | 70 | 80 | 10950 | 313 | 210 | 110 | 10 x M10 | 83 | ||
| 23362-75115 | 2 103,40 Kč | 75 | 115mm | 90mm | 70 | 80 | 11700 | 313 | 200 | 105 | 10 x M10 | 83 | ||
| Objednací kód | Základní cena bez DPH | Objednat | D | d1 | B | L1 | L3 | Při utahovacím momentu MS převoditelný krouticí moment M Nm | Při utahovacím momentu MS převoditelná axiální síla F kN | Plošný tlak na hřídeli P N/mm² | Plošný tlak na náboji P N/mm² | Upínací šrouby počet | Upínací šrouby utahovací moment MS Nm | CAD |
| 23362-80120 | 2 242,30 Kč | 80 | 120mm | 90mm | 70 | 80 | 13750 | 344 | 205 | 110 | 11 x M10 | 83 | ||
| 23362-85125 | 2 421,90 Kč | 85 | 125mm | 90mm | 70 | 80 | 16000 | 375 | 210 | 115 | 12 x M10 | 83 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||||||
