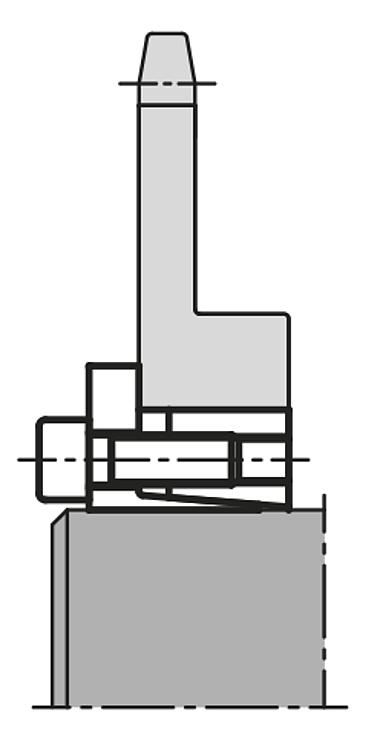

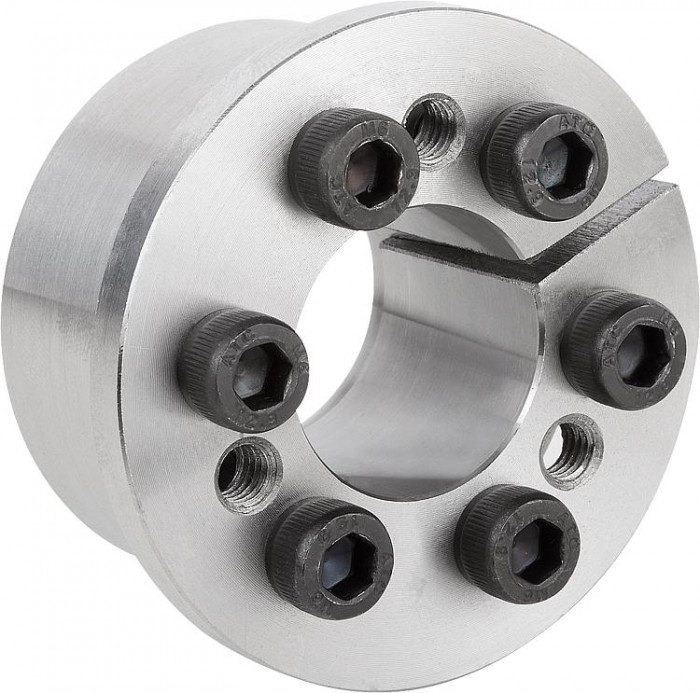

Upínací sady, provedení F krátká konstrukce s axiálním kroužkem
Popis produktu
| Kód: | 23358 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
zavřít
zavřít
Detail zavřít

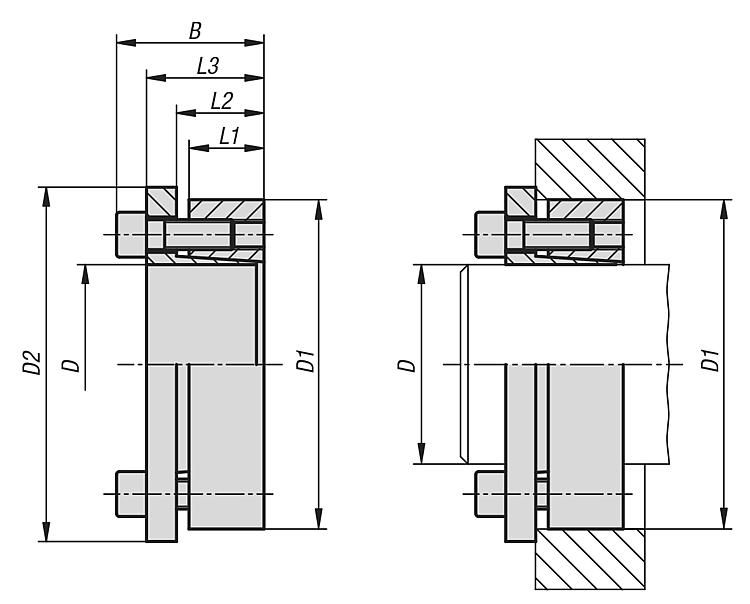

| Objednací kód | Základní cena bez DPH | Objednat | D | d1 | d2 | B | L1 | L2 | L3 | Při utahovacím momentu MS převoditelný krouticí moment M Nm | Při utahovacím momentu MS převoditelná axiální síla F kN | Plošný tlak na hřídeli P N/mm² | Plošný tlak na náboji P N/mm² | Upínací šrouby počet | Upínací šrouby utahovací moment MS Nm | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23358-1947 | 295,60 Kč | 19 | 47mm | 56mm | 34mm | 17 | 23 | 28 | 270 | 28 | 215 | 95 | 5 x M6 | 17 | ||
| 23358-2047 | 295,60 Kč | 20 | 47mm | 56mm | 34mm | 17 | 23 | 28 | 280 | 28 | 215 | 95 | 5 x M6 | 17 | ||
| 23358-2247 | 295,60 Kč | 22 | 47mm | 56mm | 34mm | 17 | 23 | 28 | 310 | 28 | 195 | 95 | 5 x M6 | 17 | ||
| 23358-2450 | 295,60 Kč | 24 | 50mm | 59mm | 34mm | 17 | 23 | 28 | 400 | 32 | 215 | 105 | 6 x M6 | 17 | ||
| 23358-2550 | 297,40 Kč | 25 | 50mm | 59mm | 34mm | 17 | 23 | 28 | 440 | 34 | 210 | 105 | 6 x M6 | 17 | ||
| 23358-2855 | 307,80 Kč | 28 | 55mm | 64mm | 34mm | 17 | 23 | 28 | 490 | 34 | 195 | 100 | 6 x M6 | 17 | ||
| 23358-3055 | 326,80 Kč | 30 | 55mm | 64mm | 34mm | 17 | 23 | 28 | 530 | 34 | 185 | 100 | 6 x M6 | 17 | ||
| 23358-3260 | 364,80 Kč | 32 | 60mm | 69mm | 34mm | 17 | 23 | 28 | 750 | 46 | 210 | 110 | 8 x M6 | 17 | ||
| 23358-3560 | 381,10 Kč | 35 | 60mm | 69mm | 34mm | 17 | 23 | 28 | 820 | 46 | 185 | 110 | 8 x M6 | 17 | ||
| 23358-3865 | 388,80 Kč | 38 | 65mm | 74mm | 34mm | 17 | 23 | 28 | 890 | 46 | 190 | 110 | 8 x M6 | 17 | ||
| 23358-4065 | 391,50 Kč | 40 | 65mm | 74mm | 34mm | 17 | 23 | 28 | 940 | 46 | 185 | 110 | 8 x M6 | 17 | ||
| 23358-4275 | 521,80 Kč | 42 | 75mm | 84mm | 41mm | 20 | 27 | 33 | 1600 | 70 | 240 | 130 | 7 x M8 | 41 | ||
| 23358-4575 | 529,20 Kč | 45 | 75mm | 84mm | 41mm | 20 | 27 | 33 | 1720 | 70 | 225 | 130 | 7 x M8 | 41 | ||
| 23358-4880 | 579,10 Kč | 48 | 80mm | 89mm | 41mm | 20 | 27 | 33 | 1740 | 70 | 234 | 130 | 7 x M8 | 41 | ||
| 23358-5080 | 579,10 Kč | 50 | 80mm | 89mm | 41mm | 20 | 27 | 33 | 1890 | 74 | 205 | 125 | 7 x M8 | 41 | ||
| Objednací kód | Základní cena bez DPH | Objednat | D | d1 | d2 | B | L1 | L2 | L3 | Při utahovacím momentu MS převoditelný krouticí moment M Nm | Při utahovacím momentu MS převoditelná axiální síla F kN | Plošný tlak na hřídeli P N/mm² | Plošný tlak na náboji P N/mm² | Upínací šrouby počet | Upínací šrouby utahovací moment MS Nm | CAD |
| 23358-5585 | 639,00 Kč | 55 | 85mm | 94mm | 41mm | 20 | 27 | 33 | 2400 | 76 | 210 | 130 | 8 x M8 | 41 | ||
| 23358-6090 | 677,60 Kč | 60 | 90mm | 99mm | 41mm | 20 | 27 | 33 | 2650 | 76 | 185 | 120 | 8 x M8 | 41 | ||
| 23358-6595 | 796,30 Kč | 65 | 95mm | 104mm | 41mm | 20 | 27 | 33 | 3190 | 80 | 195 | 130 | 9 x M8 | 41 | ||
| 23358-70110 | 1 082,10 Kč | 70 | 110mm | 119mm | 50mm | 24 | 32 | 40 | 4910 | 130 | 215 | 135 | 8 x M10 | 83 | ||
| 23358-75115 | 1 082,10 Kč | 75 | 115mm | 124mm | 50mm | 24 | 32 | 40 | 5150 | 130 | 195 | 125 | 8 x M10 | 83 | ||
| 23358-80120 | 1 255,80 Kč | 80 | 120mm | 129mm | 50mm | 24 | 32 | 40 | 5490 | 130 | 185 | 120 | 8 x M10 | 83 | ||
| 23358-85125 | 1 311,30 Kč | 85 | 125mm | 134mm | 50mm | 24 | 32 | 40 | 6620 | 140 | 195 | 130 | 9 x M10 | 83 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||||||||
