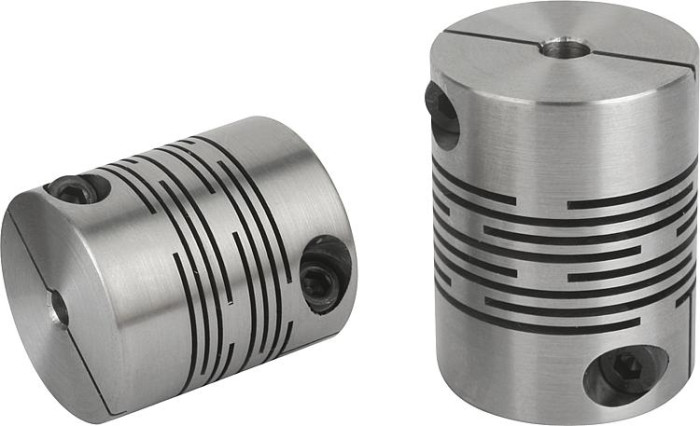

Spojky s pružnými můstky se svěracím náboji, z nerezové oceli

Novinka

Popis produktu

Kód:	23010-05
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Spojky s pružnými můstky se svěracím náboji, z nerezové oceli | 23010-05
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 23010–05 Spojky s pružnými můstky se svěracím náboji, z nerezové oceli

Varianty
Technické parametry

Materiál	Nerezová ocel 1.4305.
Provedení	Bez povrchové úpravy.
Upozornění	Torzně tuhá, ohybově pružná a bezúdržbová celokovová spojka bez vůle pro přenos úhlově synchronních rotačních pohybů. Inovativní drážkovaná struktura umožňuje velmi dobrou axiální, radiální a úhlovou pružnost s nízkým vratným momentem. Ideální pro servomotory. Se svěracím nábojem k upevnění hřídele. Spojky s pružnými můstky se svěracím náboji z nerezové oceli jsou vhodné zejména pro potravinářský a farmaceutický průmysl.
Teplotní rozsah	od –50 °C až +150 °C.
Montáž	Spojky s pružnými můstky mají uložení H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle pro uložení a mazání čepů hřídele usnadňuje montáž a demontáž.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filtr

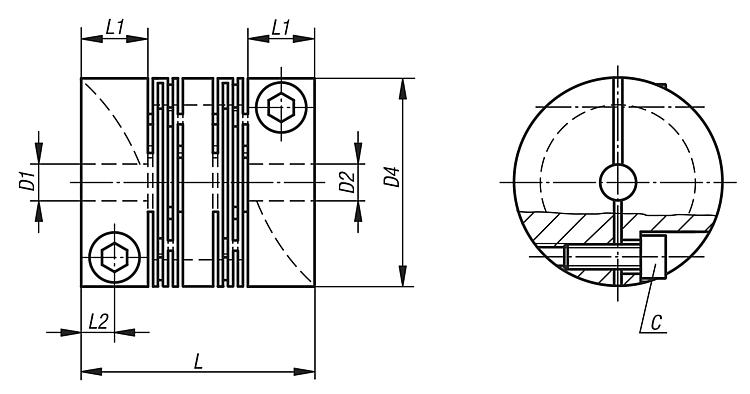

Objednací kód	Základní cena bez DPH	Objednat	Velikost	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm	CAD
23010-05-0300400810	2 371,30 Kč		30	8	10	6	14	0	40	11	5,5	25	0,01920	2,530	6000	1	0,85	0,1	M4	3,4	3D
23010-05-0160230505	1 163,60 Kč		16	5	5	3	6	16	23	7	3,5	6	0,00080	0,513	10000	2	0,5	0,15	M2,5	1	3D
23010-05-0180160606	1 219,10 Kč		18	6	6	3	6	18	16,6	5	2,5	6	0,00099	0,752	10000	2	0,5	0,15	M2,5	1	3D
23010-05-0200280606	1 795,50 Kč		20	6	6	3	8	20	28	8	4	12	0,00288	1,189	9500	1	1	0,1	M3	1,5	3D
23010-05-0200280808	1 795,50 Kč		20	8	8	3	8	20	28	8	4	12	0,00288	1,189	9500	1	1	0,1	M3	1,5	3D
23010-05-0220200608	1 859,60 Kč		22	6	8	3	10	22	20	5,5	2,75	6	0,00260	1,372	950	1	1	0,15	M2,5	1	3D
23010-05-0250280810	1 987,80 Kč		25	8	0	6	12	25	28	8	4	16	0,00648	1,558	8000	1	1	0,1	M3	1,5	3D
23010-05-0250280808	1 987,80 Kč		25	8	8	6	12	25	28	8	4	16	0,00648	1,558	8000	1	1	0,1	M3	1,5	3D
23010-05-0400481616	2 884,00 Kč		40	16	16	6	19	40	48	11	5,5	36	0,07580	11,008	5000	1	0,85	0,15	M5	7	3D
23010-05-0500651616	3 523,70 Kč		50	16	16	10	26	50	65	19	9,5	73	0,24600	20,995	5000	1,5	0,7	0,15	M6	14	3D
23010-05-0500651919	3 523,70 Kč		50	19	19	10	26	50	65	19	9,5	73	0,24600	20,995	5000	1,5	0,7	0,15	M6	14	3D
23010-05-0500652020	3 523,70 Kč		50	20	20	10	26	50	65	19	9,5	73	0,24600	20,995	5000	1,5	0,7	0,15	M6	14	3D
23010-05-0500651515	3 523,70 Kč		50	15	15	10	26	50	65	19	9,5	73	0,24600	20,995	5000	1,5	0,7	0,15	M6	14	3D
23010-05-0160230606	1 186,90 Kč		16	6	6	3	6	16	23	7	3,5	6	0,00080	0,513	10000	2	0,5	0,15	M2,5	1	3D
23010-05-0250280606	1 987,80 Kč		25	6	6	6	12	25	28	8	4	16	0,00648	1,558	8000	1	1	0,1	M3	1,5	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm	CAD
23010-05-0180160506	1 219,10 Kč		18	5	6	3	6	18	16,6	5	2,5	6	0,00099	0,752	10	2	0,5	0,15	M2,5	1	3D
23010-05-0250280608	1 987,80 Kč		25	6	8	6	12	25	28	8	4	16	0,00648	1,558	8000	1	1	0,1	M3	1,5	3D
23010-05-0220200808	1 859,60 Kč		22	8	8	3	10	22	20	5,5	2,75	6	0,00260	1,372	9500	1	1	0,15	M2,5	1	3D
23010-05-0400481515	2 884,00 Kč		40	15	15	6	19	40	48	11	5,5	36	0,07580	11,008	5000	1	0,85	0,15	M5	7	3D
23010-05-0250280610	1 987,80 Kč		25	6	10	6	12	25	28	8	4	16	0,00648	1,558	8000	1	1	0,1	M3	1,5	3D
23010-05-0200280608	1 795,50 Kč		20	6	8	3	8	20	28	8	4	12	0,00288	1,189	9500	1	1	0,1	M3	1,5	3D
23010-05-0160230506	1 186,90 Kč		16	5	6	3	6	16	23	7	3,5	6	0,00080	0,513	1000	2	0,5	0,15	M2,5	1	3D
23010-05-0300401010	2 371,30 Kč		30	10	10	6	14	30	40	11	5,5	25	0,01920	2,530	6000	1	0,85	0,1	M4	3,4	3D
23010-05-0400481010	2 884,00 Kč		40	10	10	6	19	40	48	11	5,5	36	0,07580	11,008	5000	1	0,85	0,15	M5	7	3D
23010-05-0400481012	2 884,00 Kč		40	10	12	6	19	40	48	11	5,5	36	0,07580	11,008	5000	1	0,85	0,15	M5	7	3D
23010-05-0300400808	2 371,30 Kč		30	8	8	6	14	30	40	11	5,5	25	0,01920	2,530	6000	1	0,85	0,1	M4	3,4	3D
23010-05-0250281010	1 987,80 Kč		25	10	10	6	12	25	28	8	4	16	0,00648	1,558	8000	1	1	0,1	M3	1,5	3D
23010-05-0160230303	1 186,90 Kč		16	3	3	3	6	16	23	7	3,5	6	0,00080	0,513	10000	2	0,5	0,15	M2,5	1	3D
23010-05-0180160303	1 219,10 Kč		18	3	3	3	6	18	16,6	5	2,5	6	0,00099	0,752	10000	2	0,5	0,15	M2,5	1	3D
23010-05-0180160505	1 219,10 Kč		18	5	5	3	6	18	16,6	5	2,5	6	0,00099	0,752	10000	2	0,5	0,15	M2,5	1	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm	CAD
23010-05-0200280303	1 795,50 Kč		20	3	3	3	8	20	28	8	4	12	0,00288	1,189	9500	1	1	0,1	M3	1,5	3D
23010-05-0200280505	1 795,50 Kč		20	5	5	3	8	20	28	8	4	12	0,00288	1,189	9500	1	1	0,1	M3	1,5	3D
23010-05-0200280506	1 795,50 Kč		20	5	6	3	8	20	28	8	4	12	0,00288	1,189	9500	1	1	0,1	M3	1,5	3D
23010-05-0200280508	1 795,50 Kč		20	5	8	3	8	20	28	8	4	12	0,00288	1,189	9500	1	1	0,1	M3	1,5	3D
23010-05-0220200303	1 859,60 Kč		22	3	3	3	10	22	20	5,5	2,75	6	0,00260	1,372	9500	1	1	0,15	M2,5	1	3D
23010-05-0220200505	1 859,60 Kč		22	5	5	3	10	22	20	5,5	2,75	6	0,00260	1,372	9500	1	1	0,15	M2,5	1	3D
23010-05-0220200506	1 859,60 Kč		22	5	6	3	10	22	20	5,5	2,75	6	0,00260	1,372	9500	1	1	0,15	M2,5	1	3D
23010-05-0220200508	1 859,60 Kč		22	5	8	3	10	22	20	5,5	2,75	6	0,00260	1,372	9500	1	1	0,15	M2,5	1	3D
23010-05-0220200606	1 859,60 Kč		22	6	6	3	10	22	20	5,5	2,75	6	0,00260	1,372	9500	1	1	0,15	M2,5	1	3D
23010-05-0300400606	2 371,30 Kč		30	6	6	6	14	30	40	11	5,5	25	0,01920	2,530	6000	1	0,85	0,1	M4	3,4	3D
23010-05-0300400608	2 371,30 Kč		30	6	8	6	14	30	40	11	5,5	25	0,01920	2,530	6000	1	0,85	0,1	M4	3,4	3D
23010-05-0300400610	2 371,30 Kč		30	6	10	6	14	30	40	11	5,5	25	0,01920	2,530	6000	1	0,85	0,1	M4	3,4	3D
23010-05-0400480606	2 884,00 Kč		40	6	6	6	19	40	48	11	5,5	36	0,07580	11,008	5000	1	0,85	0,15	M5	7	3D
23010-05-0400481212	2 884,00 Kč		40	12	12	6	19	40	48	11	5,5	36	0,07580	11,008	5000	1	0,85	0,15	M5	7	3D
23010-05-0500651010	3 523,70 Kč		50	10	10	10	26	50	65	19	9,5	73	0,24600	20,995	5000	1,5	0,7	0,15	M6	14	3D
Objednací kód	Základní cena bez DPH	Objednat	Velikost	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm	CAD
23010-05-0600801010	5 739,00 Kč		60	10	10	10	30	60	80	25	12,5	110	0,64800	37,165	4500	1,5	0,7	0,15	M8	27	3D
23010-05-0600801616	5 739,00 Kč		60	16	16	10	30	60	80	25	12,5	110	0,64800	37,165	4500	1,5	0,7	0,15	M8	27	3D
23010-05-0600802020	5 739,00 Kč		60	20	20	10	30	60	80	25	12,5	110	0,64800	37,165	4500	1,5	0,7	0,15	M8	27	3D
23010-05-0600802424	5 739,00 Kč		60	24	24	10	30	60	80	25	12,5	110	0,64800	37,165	4500	1,5	0,7	0,15	M8	27	3D
23010-05-0700951515	7 061,10 Kč		70	15	15	15	35	70	95	25	12,5	190	1,39200	196,024	4000	1	0,33	0,1	M8	27	3D
23010-05-0700952020	7 061,10 Kč		70	20	20	15	35	70	95	25	12,5	190	1,39200	196,024	4000	1	0,33	0,1	M8	27	3D
23010-05-0700953232	7 061,10 Kč		70	32	32	15	35	70	95	25	12,5	190	1,39200	196,024	4000	1	0,33	0,1	M8	27	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
