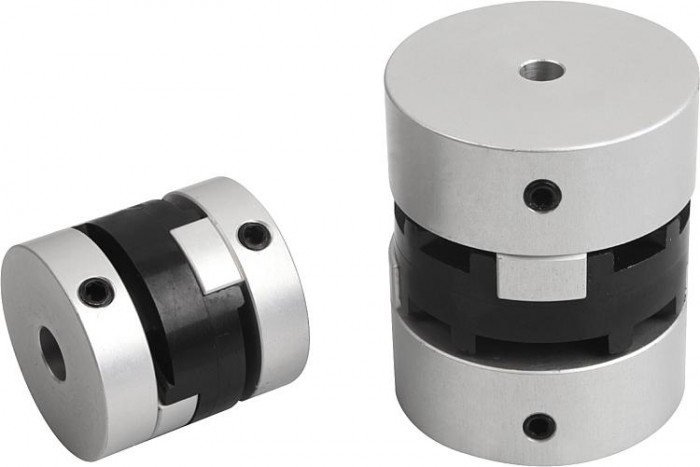

Spojky pro křížové saně sevření pomocí závitového kolíku
Popis produktu
| Kód: | 23032 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 23032 Spojky pro křížové saně sevření pomocí závitového kolíku Technický pokyn pro spojky
Detail zavřít
| Objednací kód | Základní cena bez DPH | Objednat | Velikost | Jmenovitý moment Nm | Moment setrvačnosti (10⁻³ kgm²) | Statická tuhost v krutu Nm/arcmin | max. odchylka hřídele úhlově | max. odchylka hřídele laterálně | Max. počet otáček ot/min | Utahovací moment šroubů Nm | D1/D2 předvrtaný | D1/D2 min. | D1/D2 max. | D4 | L | L1 | L3 | C (DIN 916) | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23032-0016 | 1 270,90 Kč | 1 | 0,0024 | 0,019 | 2° | 1 | 8000 | 1 | 4 | 4 | 6,35 | 16 | 18 | 8 | 2,3 | M3 | |||
| 23032-0020 | 1 417,50 Kč | 1,5 | 0,081 | 0,035 | 2° | 1,5 | 7000 | 1,7 | 4 | 4 | 8 | 20 | 20 | 9 | 2,5 | M4 | |||
| 23032-0025 | 1 674,00 Kč | 2,5 | 0,018 | 0,058 | 2° | 2 | 6000 | 1,7 | 5 | 5 | 10 | 25 | 25,5 | 11,5 | 3 | M4 | |||
| 23032-0032 | 2 214,70 Kč | 7 | 0,067 | 0,18 | 2° | 2,5 | 4800 | 4 | 8 | 8 | 14 | 32 | 32 | 14,5 | 4 | M5 | |||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||||
