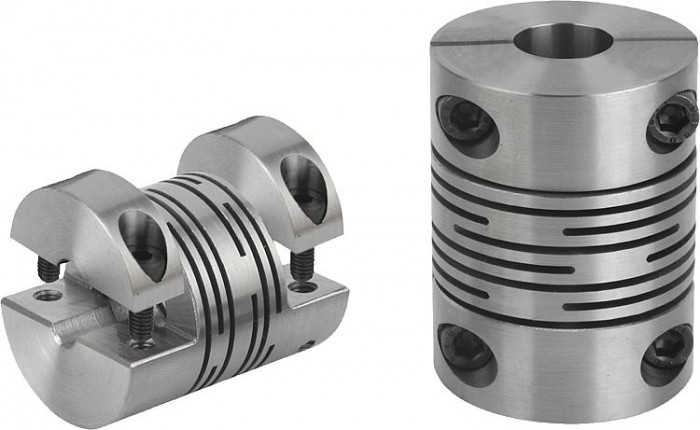

Spojky s pružnými můstky se snímatelnými svěracím náboji, nerezová ocel
Popis produktu
| Kód: | 23012 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 23012 Spojky s pružnými můstky se snímatelnými svěracím náboji, nerezová ocel Technický pokyn pro spojky
Detail zavřít

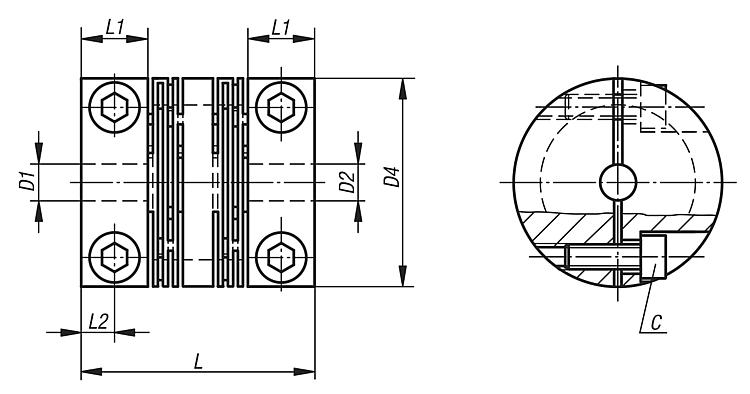

| Objednací kód | Základní cena bez DPH | Objednat | Velikost | Jmenovitý moment Nm | Moment setrvačnosti (10⁻³ kgm²) | Tuhost v krutu Nm/arcmin | max. odchylka hřídele axiálně ± | max. odchylka hřídele laterálně | max. odchylka hřídele úhlově | Axiální tuhost pružiny N/mm | laterální tuhost pružiny N/mm | Max. počet otáček ot/min | D1/D2 předvrtaný | D1/D2 min. | D1/D2 max. | D4 | L | L1 | L2 | C (DIN 912-12.9) | Utahovací moment šroubů Nm | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23012-2025 | 1 436,60 Kč | 16 | 0,00784 | 1,45 | 0,3 | 0,2 | 1° | 285 | 927 | 8000 | na základě požadavků zákazníka | 6 | 12 | 25 | 28 | 8 | 4 | M3×10 | 2 | |||
| 23012-2030 | 1 839,40 Kč | 25 | 0,022 | 2,47 | 0,4 | 0,3 | 1° | 400 | 903 | 6000 | na základě požadavků zákazníka | 6 | 14 | 30 | 40 | 11 | 5,5 | M4×10 | 4 | |||
| 23012-2040 | 2 586,10 Kč | 36 | 0,09 | 5,82 | 0,4 | 0,3 | 1° | 660 | 1229 | 5000 | na základě požadavků zákazníka | 6 | 18 | 40 | 48 | 11 | 5,5 | M5×14 | 9 | |||
| 23012-2050 | 3 735,70 Kč | 73 | 0,254 | 16 | 0,5 | 0,3 | 1° | 950 | 1619 | 5000 | na základě požadavků zákazníka | 10 | 26 | 50 | 65 | 19 | 9,5 | M6×16 | 14 | |||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||||||||||||||
