Portálové moduly pneumatické s vodicí kolejnicí
Popis produktu
| Kód: | 20200 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 20200 Portálové moduly pneumatické s vodicí kolejnicí 20200 Technický pokyn pro portálové moduly pneumatické
Detail zavřít

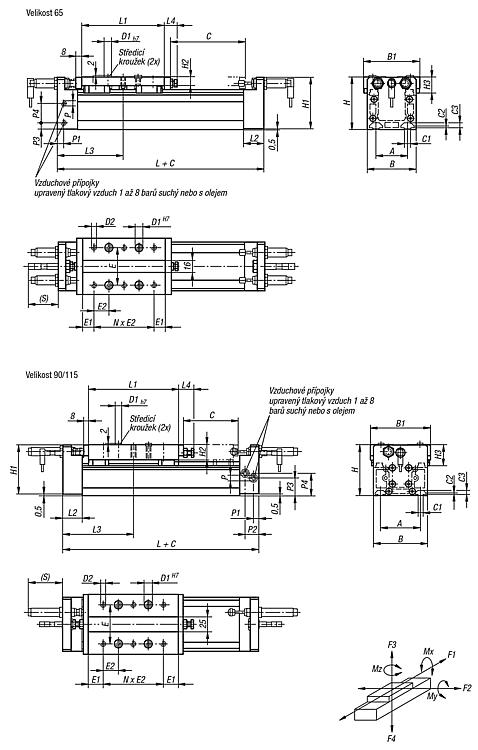

| Objednací kód | Základní cena bez DPH | Objednat | Velikost | Síla na píst při 6 barech (N) | L1 | A | B | Ř válce | L2 | Spotřeba vzduchu na 10mm zdvih při 6 barech (ccm) | B1 | L3 | Mx Nm | C1 | L4 | My Nm | C2 | N (počet) | Mz Nm | C3 | P | C (zdvih) | P1 | F1 N | d1 | P2 | F2 N | F3 N | P3 | E | F4 (N) | P4 | S | E1 | E2 | H | H1 | H2 | H3 | L | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20200-1065X0500 | 80 014,00 Kč | 150 | 110 | 42mm | 65mm | 18 | 27 | 18 | 75 | 87,5 | 155 | 8,1 | 17 | 260 | 2,5 | 4 | 260 | 6,8 | M5 | 500* | 8,5 | 460 | 10mm | – | 610 | 610 | 8,5 | 50mm | 610 | 25,8 | 40mm | 15 | 20 | 70mm | 69,5mm | 11,5mm | 21,5mm | 175 | |||
| 20200-1090X0500 | 88 841,10 Kč | 250 | 150 | 67mm | 90mm | 25 | 32 | 35 | 100 | 117,5 | 310 | 8,1 | 25,5 | 410 | 2,5 | 4 | 410 | 6,8 | G1/8 | 500* | 9 | 560 | 10mm | 23 | 750 | 750 | 30 | 65mm | 750 | 38 | 64,5mm | 25 | 25 | 85mm | 84,5mm | 25mm | 35mm | 235 | |||
| 20200-1115X0500 | 109 792,60 Kč | 640 | 220 | 97mm | 125mm | 40 | 32 | 88 | 135 | 152,5 | 1570 | 10 | 25,5 | 2270 | 5 | 6 | 2270 | 8,5 | G1/4 | 500* | 15,5 | 1550 | 13mm | 19,5 | 2070 | 2070 | 40,5 | 90mm | 2070 | 60,5 | 62,5mm | 20 | 30 | 115mm | 114,5mm | 25mm | 44,8mm | 305 | |||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||||||||||||||||||||||||||
