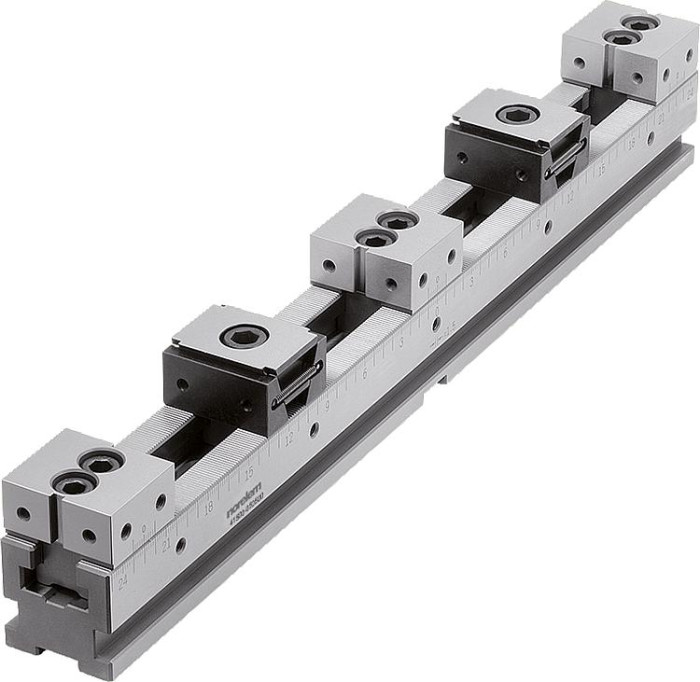

Vícenásobný upínací systém, dvojitý pevná čelist DS

Novinka

Popis produktu

Kód:	41510-10
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vícenásobný upínací systém, dvojitý pevná čelist DS | 41510-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 41510–10 Vícenásobný upínací systém, dvojitý pevná čelist DS

Technické informace pro vícenásobný upínací systém

Varianty
Technické parametry

Materiál	Upínací lišta a pevný doraz z nástrojové oceli. Klínový upínač z cementační oceli.
Provedení	Upínací lišta a pevný doraz, kalený a broušený (HRC 55 ±2). Klínový upínač tvrzený a brynýrovaný.
Upozornění	Vícenásobný upínací systém lze připevnit pomocí různých rozhraní. Boční upínací okraj pro sadu úpinek. Úpinky lze připevnit na libovolném místě. Průchozí otvory pro šrouby s válcovou hlavou podle DIN. Polohovací otvory Ø 25 mm pro běžné upínací systémy nulového bodu se vzdálenostmi systému 200 mm. Polohovací otvory Ø 16 mm pro upínací systémy nulového bodu se vzdálenostmi systému 96 mm. Tři směrové drážky s 18H7 k podélnému a příčnému vyrovnání a na stolech s T-drážkou. Zalícované otvory Ø12F7 a Ø16F7 pro rastrové systémy s roztečí otvorů 40 a 50 mm. K dispozici jsou tři různá provedení: Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí ES / 41510. Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí DS / 41510–10. Vícenásobné upínací systémy jednostranné klínové upínače s pevnou čelistí ES / 41510–20.
Použití	Lze namontovat několik vícenásobných upínacích systémů s různou délkou za sebou nebo vedle sebe. Díky přesnému ozubení je možné velmi přesné polohování pevných čelistí. Díky postranní stupnici na upínacích lištách je možné každou polohu pevných čelistí zdokumentovat a v případě opakování identicky nastavit. Na boční závitové otvory lze namontovat dorazy. Ovládáním upínacího šroubu v klínových upínačích se upínací segmenty pohybují a přitlačují obrobky k pevným čelistem.
Přednosti	Univerzální a flexibilní. Pro malé a velké velikosti výrobní série. Lze upínat i velké díly na několika upínacích lištách vedle sebe.
Příslušenství	Upínací čepy 42208. Šrouby s válcovou hlavou 07160–10X30. Šrouby s válcovou hlavou 07160–12X25. Lícované šrouby 07533–12045 / 07533–16055. Opěrná lišta 41505. Nasazovací čelisti s přídavkem na opracování 41505–02. Nasazovací čelisti s prizmou 41505–04. Doraz obrobku 41505–10. Distanční prvek 41505–12. Sada upínek 41505–15. Kamen do T-drážky 41505–17. Kamen do vodicí drážky 03240.
Rozsah dodávky	1× upínací lišta. 2× klínový upínač, oboustranný. 3× pevná čelist DS.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	D	D1‎	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F Válcovoý šroub DIN 912	G Šroub s válcovou hlavou DIN 912	CAD
41510-10-05030001	33 098,30 Kč		hladké	300	50	75	44,5	50,5	96	200	–	–	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	3D
41510-10-05040001	36 712,20 Kč		hladké	400	50	75	44,5	50,5	96	200	288	300	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	3D
41510-10-05050001	42 046,90 Kč		hladké	500	50	75	44,5	50,5	96	200	288	400	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	3D
41510-10-05060001	45 087,10 Kč		hladké	600	50	75	44,5	50,5	96	200	288	400	500	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	3D
41510-10-05070001	48 701,00 Kč		hladké	700	50	75	44,5	50,5	96	200	288	400	560	600	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×3	M12×25	3D
41510-10-05030002	36 884,30 Kč		s rýhováním	300	50	75	44,5	50,5	96	200	–	–	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	3D
41510-10-05040002	40 498,10 Kč		s rýhováním	400	50	75	44,5	50,5	96	200	288	300	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	3D
41510-10-05050002	45 832,80 Kč		s rýhováním	500	50	75	44,5	50,5	96	200	288	400	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	3D
41510-10-05060002	48 873,10 Kč		s rýhováním	600	50	75	44,5	50,5	96	200	288	400	500	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	3D
41510-10-05070002	52 486,90 Kč		s rýhováním	700	50	75	44,5	50,5	96	200	288	400	560	600	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
