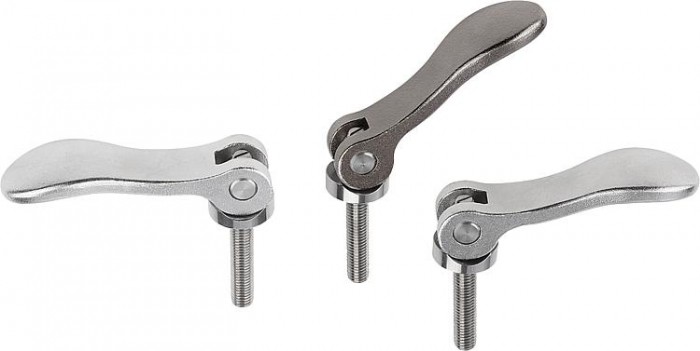

Excentrické páky nastavitelné, nerezové s vnějším závitem, tlačná podložka nerezová ocel

Popis produktu

Kód:	04233
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrické páky nastavitelné, nerezové s vnějším závitem, tlačná podložka nerezová ocel | 04233
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 04233 Excentrické páky nastavitelné, nerezové s vnějším závitem, tlačná podložka nerezová ocel

Varianty
Technické parametry

Material	Ovládací páka z nerezové oceli 1.4308. Tlačná podložka z nerezové oceli 1.4034 kalená. Osový čep, závitový šroub z nerezové oceli 1.4305.
Odkaz na výkres	Kolík pro přesné nastavení upínací páky
Provedení:	Ovládací páka elektrolyticky leštěná nebo pískovaná. Tlačná podložka, osový čep a závrtný šroub bez povrchové úpravy.
Upozornění	Excentrické nastavitelné páky nastavitelné se používají tehdy, když je upínací páku umístit vůči ose upínání jen do určité polohy (kolizní průměr). Přesná poloha upínací páky se nastavuje šroubovákem pomocí jemného závitu závitového kolíku. Upínací plocha tlačné podložky je při expedici lehce potřená tukem. Mazací tuk je FDA konformní a proto vhodný pro potravinářský a farmaceutický průmysl.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
04233-0541004X15	571,40 Kč		elektrolyticky leštěno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	15	1	2,5	100	.step
04233-0541004X20	571,40 Kč		elektrolyticky leštěno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	.step
04233-0541004X30	571,40 Kč		elektrolyticky leštěno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	.step
04233-0541005X20	571,40 Kč		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	.step
04233-0541005X30	571,40 Kč		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	.step
04233-0541005X40	592,20 Kč		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	40	1	2,5	100	.step
04233-0541005X50	592,20 Kč		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	50	1	2,5	100	.step
04233-0541304X15	514,40 Kč		pískováno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	15	1	2,5	100	.step
04233-0541304X20	514,40 Kč		pískováno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	.step
04233-0541304X30	514,40 Kč		pískováno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	.step
04233-0541305X20	514,40 Kč		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	.step
04233-0541305X30	514,40 Kč		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	.step
04233-0541305X40	532,70 Kč		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	40	1	2,5	100	.step
04233-0541305X50	532,70 Kč		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	50	1	2,5	100	.step
04233-1541005X20	671,10 Kč		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
04233-1541005X30	671,10 Kč		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	.step
04233-1541005X40	696,30 Kč		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	.step
04233-1541005X50	696,30 Kč		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	.step
04233-1541006X20	671,10 Kč		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	.step
04233-1541006X30	671,10 Kč		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	.step
04233-1541006X40	696,30 Kč		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	.step
04233-1541006X50	696,30 Kč		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	.step
04233-1541305X20	604,80 Kč		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	.step
04233-1541305X30	604,80 Kč		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	.step
04233-1541305X40	627,40 Kč		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	.step
04233-1541305X50	627,40 Kč		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	.step
04233-1541306X20	604,80 Kč		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	.step
04233-1541306X30	604,80 Kč		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	.step
04233-1541306X40	627,40 Kč		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	.step
04233-1541306X50	627,40 Kč		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
04233-2541008X25	912,10 Kč		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	.step
04233-2541008X30	912,10 Kč		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	.step
04233-2541008X40	939,70 Kč		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	.step
04233-2541008X50	939,70 Kč		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	.step
04233-2541010X25	912,10 Kč		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	.step
04233-2541010X30	912,10 Kč		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	.step
04233-2541010X40	939,70 Kč		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	.step
04233-2541010X50	939,70 Kč		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	.step
04233-2541308X25	820,80 Kč		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	.step
04233-2541308X30	820,80 Kč		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	.step
04233-2541308X40	844,60 Kč		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	.step
04233-2541308X50	844,60 Kč		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	.step
04233-2541310X25	820,80 Kč		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	.step
04233-2541310X30	820,80 Kč		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	.step
04233-2541310X40	844,60 Kč		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
04233-2541310X50	844,60 Kč		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	.step
04233-9541003X10	537,80 Kč		elektrolyticky leštěno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	.step
04233-9541003X15	537,80 Kč		elektrolyticky leštěno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	.step
04233-9541003X30	537,80 Kč		elektrolyticky leštěno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	.step
04233-9541004X10	537,80 Kč		elektrolyticky leštěno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	.step
04233-9541004X15	537,80 Kč		elektrolyticky leštěno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	.step
04233-9541004X30	537,80 Kč		elektrolyticky leštěno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	.step
04233-9541303X10	483,80 Kč		pískováno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	.step
04233-9541303X15	483,80 Kč		pískováno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	.step
04233-9541303X30	483,80 Kč		pískováno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	.step
04233-9541304X10	483,80 Kč		pískováno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	.step
04233-9541304X15	483,80 Kč		pískováno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	.step
04233-9541304X30	483,80 Kč		pískováno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
