Aretační čepy s prodlouženým aretačním kolíkem

Popis produktu

Kód:	03089
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy s prodlouženým aretačním kolíkem | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 03089 Aretační čepy s prodlouženým aretačním kolíkem

Varianty
Technické parametry

Materiál	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru, tmavošedý termoplast.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089

Detail zavřít

Zruš filtr

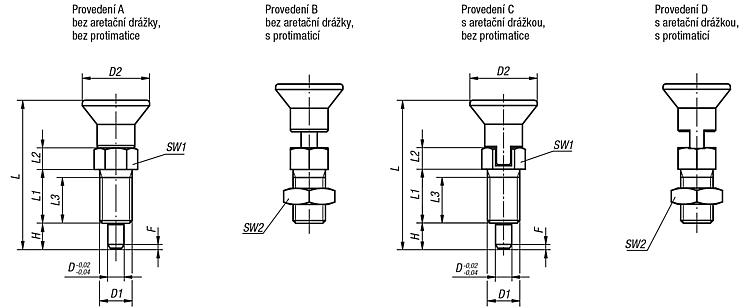

Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Aretační kolík	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03089-21903	200,80 Kč		A	ocel	kalená	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8		4,5	12	CAD
03089-21004	181,90 Kč		A	ocel	kalená	4	M8×1	18mm	40,5	15	6	13	6mm	10	1		6	15	CAD
03089-21105	192,60 Kč		A	ocel	kalená	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3		5	16	CAD
03089-21206	212,20 Kč		A	ocel	kalená	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8		6	18	CAD
03089-21308	274,20 Kč		A	ocel	kalená	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3		15	45	CAD
03089-21410	278,60 Kč		A	ocel	kalená	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8		15	43	CAD
03089-21412	393,30 Kč		A	ocel	kalená	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8		15	51	CAD
03089-21516	521,20 Kč		A	ocel	kalená	16	M24×2	40mm	10	32	18	28	24mm	27	3,2		20	60	CAD
03089-201903	327,50 Kč		A	nerezová ocel	kalená	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8		4,5	12	CAD
03089-201004	279,40 Kč		A	nerezová ocel	kalená	4	M8×1	18mm	40,5	15	6	13	8mm	10	1		6	15	CAD
03089-201105	312,20 Kč		A	nerezová ocel	kalená	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3		5	16	CAD
03089-201206	368,20 Kč		A	nerezová ocel	kalená	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8		6	18	CAD
03089-201308	489,50 Kč		A	nerezová ocel	kalená	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3		15	45	CAD
03089-201410	501,00 Kč		A	nerezová ocel	kalená	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8		15	43	CAD
03089-201412	735,10 Kč		A	nerezová ocel	kalená	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8		15	51	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Aretační kolík	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03089-201516	1 044,50 Kč		A	nerezová ocel	kalená	16	M24×2	40mm	104	32	18	28	24mm	27	3,2		20	60	CAD
03089-211903	327,50 Kč		A	nerezová ocel	netvrzeno	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8		4,5	12	CAD
03089-211004	279,40 Kč		A	nerezová ocel	netvrzeno	4	M8×1	18mm	40,5	15	6	13	6mm	10	1		6	15	CAD
03089-211105	312,20 Kč		A	nerezová ocel	netvrzeno	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3		5	16	CAD
03089-211206	368,20 Kč		A	nerezová ocel	netvrzeno	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8		6	18	CAD
03089-211308	489,50 Kč		A	nerezová ocel	netvrzeno	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3		15	45	CAD
03089-211410	501,00 Kč		A	nerezová ocel	netvrzeno	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8		15	43	CAD
03089-211412	735,10 Kč		A	nerezová ocel	netvrzeno	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8		15	51	CAD
03089-211516	1 044,50 Kč		A	nerezová ocel	netvrzeno	16	M24×2	40mm	104	32	18	28	24mm	27	3,2		20	60	CAD
03089-22903	203,00 Kč		B	ocel	kalená	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8	10	4,5	12	CAD
03089-22004	183,60 Kč		B	ocel	kalená	4	M8×1	18mm	40,5	15	6	13	6mm	10	1	13	6	15	CAD
03089-22105	194,50 Kč		B	ocel	kalená	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3	17	5	16	CAD
03089-22206	216,60 Kč		B	ocel	kalená	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8	19	6	18	CAD
03089-22308	269,10 Kč		B	ocel	kalená	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3	24	15	45	CAD
03089-22410	281,40 Kč		B	ocel	kalená	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8	30	15	43	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Aretační kolík	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03089-22412	398,00 Kč		B	ocel	kalená	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8	30	15	51	CAD
03089-22516	528,30 Kč		B	ocel	kalená	16	M24×2	40mm	104	32	18	28	24mm	27	3,2	36	20	60	CAD
03089-202903	349,60 Kč		B	nerezová ocel	kalená	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8	10	4,5	12	CAD
03089-202004	298,00 Kč		B	nerezová ocel	kalená	4	M8×1	18mm	40,5	15	6	13	6mm	10	1	13	6	15	CAD
03089-202105	334,10 Kč		B	nerezová ocel	kalená	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3	17	5	16	CAD
03089-202206	392,00 Kč		B	nerezová ocel	kalená	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8	19	6	18	CAD
03089-202308	498,00 Kč		B	nerezová ocel	kalená	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3	24	15	45	CAD
03089-202410	519,50 Kč		B	nerezová ocel	kalená	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8	30	15	43	CAD
03089-202412	761,80 Kč		B	nerezová ocel	kalená	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8	30	15	51	CAD
03089-202516	1 081,70 Kč		B	nerezová ocel	kalená	16	M24×2	40mm	104	32	18	28	24mm	27	3,2	36	20	60	CAD
03089-212903	349,60 Kč		B	nerezová ocel	netvrzeno	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8	10	4,5	12	CAD
03089-212004	298,00 Kč		B	nerezová ocel	netvrzeno	4	M8×1	18mm	40,5	15	6	13	6mm	10	1	13	6	15	CAD
03089-212105	334,10 Kč		B	nerezová ocel	netvrzeno	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3	17	5	16	CAD
03089-212206	392,00 Kč		B	nerezová ocel	netvrzeno	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8	19	6	18	CAD
03089-212308	498,00 Kč		B	nerezová ocel	netvrzeno	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3	24	15	45	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základní těleso	Aretační kolík	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03089-212410	519,50 Kč		B	nerezová ocel	netvrzeno	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8	30	15	43	CAD
03089-212412	761,80 Kč		B	nerezová ocel	netvrzeno	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8	30	15	51	CAD
03089-212516	1 081,70 Kč		B	nerezová ocel	netvrzeno	16	M24×2	40mm	104	32	18	28	24mm	27	3,2	36	20	60	CAD
03089-23105	241,20 Kč		C	ocel	kalená	5	M10×1	21mm	49,5	17	10	15	8mm	13	1,3		5	16	.step
03089-23206	267,70 Kč		C	ocel	kalená	6	M12×1,5	25mm	57,7	20	11	17	9mm	14	1,8		6	18	.step
03089-23308	320,40 Kč		C	ocel	kalená	8	M16×1,5	33mm	76	26	14	23	12mm	19	2,3		15	45	.step
03089-203105	351,00 Kč		C	nerezová ocel	kalená	5	M10×1	21mm	49,5	17	10	15	8mm	13	1,3		5	16	.step
03089-203206	415,20 Kč		C	nerezová ocel	kalená	6	M12×1,5	25mm	57,7	20	11	17	9mm	14	1,8		6	18	.step
03089-203308	563,00 Kč		C	nerezová ocel	kalená	8	M16×1,5	33mm	76	26	14	23	12mm	19	2,3		15	45	.step
03089-213105	351,00 Kč		C	nerezová ocel	netvrzeno	5	M10×1	21mm	49,5	17	10	15	8mm	13	1,3		5	16	.step
03089-213206	415,20 Kč		C	nerezová ocel	netvrzeno	6	M12×1,5	25mm	57,7	20	11	17	9mm	14	1,8		6	18	.step
03089-213308	563,00 Kč		C	nerezová ocel	netvrzeno	8	M16×1,5	33mm	76	26	14	23	12mm	19	2,3		15	45	.step
03089-24105	244,70 Kč		D	ocel	kalená	5	M10×1	21mm	49,5	17	10	15	8mm	13	1,3	17	5	16	.step
03089-24206	273,20 Kč		D	ocel	kalená	6	M12×1,5	25mm	57,7	20	11	17	9mm	14	1,8	19	6	18	.step
03089-24308	330,80 Kč		D	ocel	kalená	8	M16×1,5	33mm	76	26	14	23	12mm	19	2,3	24	15	45	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
