Aretační čep se závitovou pojistkou

Popis produktu

Kód:	03089
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čep se závitovou pojistkou | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 03089 Aretační čep se závitovou pojistkou

Varianty
Technické parametry

Material	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Hřibovitý úchyt z černošedého termoplastu. Závitová pojistka z modrého polyamidu.
Provedení:	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy.

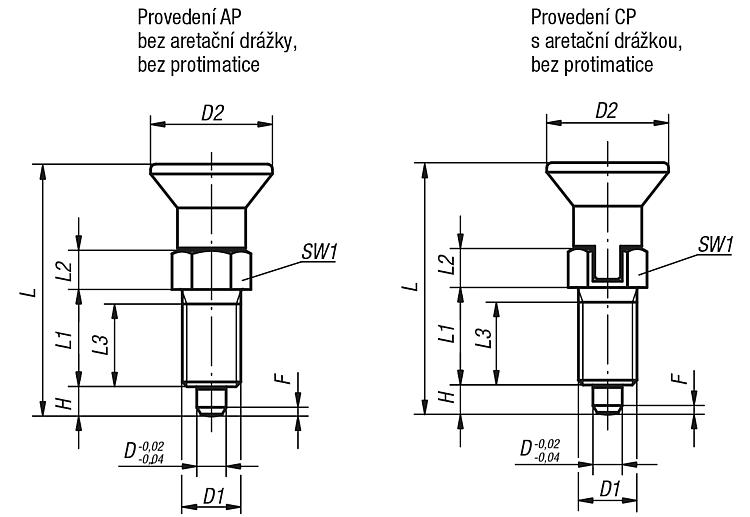

Upozornění	Aretační čepy se používají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu lze nastavit jinou aretační polohu. Bude-li vysunutí aretačního kolíku trvat delší dobu a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení CP. Díky závitové pojistce lze přesně seřídit montážní hloubku stávajících součástí a tím není nutný doraz. Závitová pojistka je upínací polyamidový povlak, který je nanášen bodově (flek).
Na vyžádání	Nestandardní provedení.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Material	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03089-91903	208,70 Kč		ocel	AP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10	.step
03089-91004	198,00 Kč		ocel	AP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12	.step
03089-91105	188,20 Kč		ocel	AP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12	.step
03089-91206	209,50 Kč		ocel	AP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14	.step
03089-91308	278,60 Kč		ocel	AP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35	.step
03089-91410	396,60 Kč		ocel	AP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34	3D
03089-91412	436,00 Kč		ocel	AP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39	.step
03089-91516	495,50 Kč		ocel	AP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46	.step
03089-091903	362,80 Kč		nerezová ocel	AP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10	.step
03089-091004	345,00 Kč		nerezová ocel	AP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12	.step
03089-091105	329,20 Kč		nerezová ocel	AP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12	.step
03089-091206	386,20 Kč		nerezová ocel	AP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14	.step
03089-091308	516,00 Kč		nerezová ocel	AP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35	.step
03089-091410	852,20 Kč		nerezová ocel	AP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34	.step
03089-091412	936,70 Kč		nerezová ocel	AP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39	.step
Objednací kód	Základní cena bez DPH	Objednat	Material	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03089-091516	1 065,00 Kč		nerezová ocel	AP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46	.step
03089-93903	256,20 Kč		ocel	CP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10	.step
03089-93004	244,20 Kč		ocel	CP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12	3D
03089-93105	232,70 Kč		ocel	CP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12	.step
03089-93206	261,40 Kč		ocel	CP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14	.step
03089-93308	322,30 Kč		ocel	CP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35	.step
03089-93410	511,60 Kč		ocel	CP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34	.step
03089-93412	562,40 Kč		ocel	CP	12	M20×1,5	33mm	78/	28	14	25	12mm	22	2,8	15	39	.step
03089-93516	639,70 Kč		ocel	CP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46	.step
03089-093903	403,20 Kč		nerezová ocel	CP	3	M6×0,75	14mm	31,5	12	5	10	3,5mm	8	0,8	4,5	10	.step
03089-093004	384,90 Kč		nerezová ocel	CP	4	M8×1	18mm	38,5	15	6	13	4mm	10	1	6	12	.step
03089-093105	366,00 Kč		nerezová ocel	CP	5	M10×1	21mm	43,5	17	7	15	5mm	13	1,3	5	12	.step
03089-093206	431,00 Kč		nerezová ocel	CP	6	M12×1,5	25mm	51,7	20	8	17	6mm	14	1,8	6	14	.step
03089-093308	587,60 Kč		nerezová ocel	CP	8	M16×1,5	33mm	68	26	10	23	8mm	19	2,3	15	35	.step
03089-093410	1 089,60 Kč		nerezová ocel	CP	10	M20×1,5	33mm	74	28	12	25	10mm	22	2,8	15	34	.step
Objednací kód	Základní cena bez DPH	Objednat	Material	Provedení	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03089-093412	1 197,80 Kč		nerezová ocel	CP	12	M20×1,5	33mm	78	28	14	25	12mm	22	2,8	15	39	.step
03089-093516	1 362,00 Kč		nerezová ocel	CP	16	M24×2	40mm	96	32	18	28	16mm	27	3,2	20	46	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
