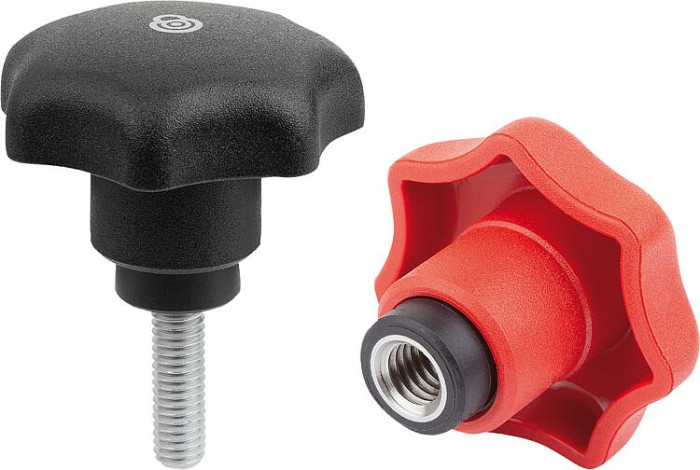

Hvězdicové úchyty z plastu, s bezpečnostní funkcí

Novinka

Popis produktu

Kód:	06224
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Hvězdicové úchyty z plastu, s bezpečnostní funkcí | 06224
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

atový list 06224 Hvězdicové úchyty z plastu, s bezpečnostní funkcí

Varianty
Technické parametry

Popis výrobku	Hvězdicové úchyty s bezpečnostní funkcí zabraňují změnám v místě v důsledku náhodného otevření nebo zavření. Ve výchozím stavu lze úchytem volně otáčet a není spojení s místem sevření. Teprve po stisku ovládacího úchytu zaskočí ozubení a sevření lze uvolnit nebo přitáhnout. Vrácení do původní polohy se uskuteční silou pružiny bezprostředně po uvolnění ovládacího úchytu.
Materiál	Hvězdicový úchyt a vložka ze zesíleného termoplastu. Pouzdro popř. závitový čep z oceli nebo z nerezové oceli.
Provedení	Ocel, modře pasivovaná. Nerezová ocel, bez povrchové úpravy.
Přednosti	Ochrana před nechtěným otevřením a uzavřením.
Na vyžádání	Nadstandardní provedení.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Druh závitu	Barva základního tělesa	Materiál komponenty	Velikost	D	D1	D2	D8	H	H1	H4	L	T	Počet zubů	CAD
06224-32041	167,40 Kč		vnitřní závit	černá RAL 9005	ocel	1	M4	32	10	14	25	5	22,1	–	6	12	3D
06224-32051	167,40 Kč		vnitřní závit	černá RAL 9005	ocel	1	M5	32	10	14	25	5	22,1	–	6	12	3D
06224-40051	180,80 Kč		vnitřní závit	černá RAL 9005	ocel	2	M5	40	13,5	18	30,5	5,5	26,6	–	7,5	12	3D
06224-40061	180,80 Kč		vnitřní závit	černá RAL 9005	ocel	2	M6	40	3,5	18	30,5	5,5	26,6	–	9	12	3D
06224-40081	180,80 Kč		vnitřní závit	černá RAL 9005	ocel	2	M8	40	13,5	18	30,5	5,5	26,6	–	9	12	3D
06224-50081	197,50 Kč		vnitřní závit	černá RAL 9005	ocel	3	M8	50	17	22	41,9	10	37,1	–	12	12	3D
06224-50101	197,50 Kč		vnitřní závit	černá RAL 9005	ocel	3	M10	50	17	22	41,9	10	37,1	–	12	12	3D
06224-320484	167,40 Kč		vnitřní závit	bezpečnostní červená RAL 3020	ocel	1	M4	32	10	14	25	5	22,1	–	6	12	3D
06224-320584	167,40 Kč		vnitřní závit	bezpečnostní červená RAL 3020	ocel	1	M5	32	10	14	25	5	22,1	–	6	12	3D
06224-400584	180,80 Kč		vnitřní závit	bezpečnostní červená RAL 3020	ocel	2	M5	40	13,5	18	30,5	5,5	26,6	–	7,5	12	3D
06224-400684	180,80 Kč		vnitřní závit	bezpečnostní červená RAL 3020	ocel	2	M6	40	13,5	18	30,5	5,5	26,6	–	9	12	3D
06224-400884	180,80 Kč		vnitřní závit	bezpečnostní červená RAL 3020	ocel	2	M8	40	13,5	18	30,5	5,5	26,6	–	9	12	3D
06224-500884	197,50 Kč		vnitřní závit	bezpečnostní červená RAL 3020	ocel	3	M8	50	17	22	41,9	10	37,1	–	12	12	3D
06224-501084	197,50 Kč		vnitřní závit	bezpečnostní červená RAL 3020	ocel	3	M10	50	17	22	41,9	10	37,1	–	12	12	3D
06224-132041	214,20 Kč		vnitřní závit	černá RAL 9005	nerezová ocel	1	M4	32	10	14	25	5	22,1	–	6	12	3D
Objednací kód	Základní cena bez DPH	Objednat	Druh závitu	Barva základního tělesa	Materiál komponenty	Velikost	D	D1	D2	D8	H	H1	H4	L	T	Počet zubů	CAD
06224-132051	214,20 Kč		vnitřní závit	černá RAL 9005	nerezová ocel	1	M5	32	10	14	25	5	22,1	–	6	12	3D
06224-140051	246,10 Kč		vnitřní závit	černá RAL 9005	nerezová ocel	2	M5	40	13,5	18	30,5	5,5	26,6	–	7,5	12	3D
06224-140061	246,10 Kč		vnitřní závit	černá RAL 9005	nerezová ocel	2	M6	40	13,5	18	30,5	5,5	26,6	–	9	12	3D
06224-140081	246,10 Kč		vnitřní závit	černá RAL 9005	nerezová ocel	2	M8	40	13,5	18	30,5	5,5	26,6	–	9	12	3D
06224-150081	268,50 Kč		vnitřní závit	černá RAL 9005	nerezová ocel	3	M8	50	17	22	41,9	10	37,1	–	12	12	3D
06224-150101	268,50 Kč		vnitřní závit	černá RAL 9005	nerezová ocel	3	M10	50	17	22	41,9	10	37,1	–	12	12	3D
06224-1320484	214,20 Kč		vnitřní závit	bezpečnostní červená RAL 3020	nerezová ocel	1	M4	32	10	14	25	5	22,1	–	6	12	3D
06224-1320584	214,20 Kč		vnitřní závit	bezpečnostní červená RAL 3020	nerezová ocel	1	M5	32	10	14	25	5	22,1	–	6	12	3D
06224-1400584	246,10 Kč		vnitřní závit	bezpečnostní červená RAL 3020	nerezová ocel	2	M5	40	13,5	18	30,5	5,5	26,6	–	7,5	12	3D
06224-1400684	246,10 Kč		vnitřní závit	bezpečnostní červená RAL 3020	nerezová ocel	2	M6	40	13,5	18	30,5	5,5	26,6	–	9	12	3D
06224-1400884	246,10 Kč		vnitřní závit	bezpečnostní červená RAL 3020	nerezová ocel	2	M8	40	3,5	18	30,5	5,5	26,6	–	9	12	3D
06224-1500884	268,50 Kč		vnitřní závit	bezpečnostní červená RAL 3020	nerezová ocel	3	M8	50	17	22	41,9	10	37,1	–	12	12	3D
06224-1501084	268,50 Kč		vnitřní závit	bezpečnostní červená RAL 3020	nerezová ocel	3	M10	50	17	22	41,9	10	37,1	–	12	12	3D
06224-32041X10	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M4	32	10	14	25	5	22,1	10	–	12	3D
06224-32041X15	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M4	32	10	14	25	5	22,1	15	–	12	3D
Objednací kód	Základní cena bez DPH	Objednat	Druh závitu	Barva základního tělesa	Materiál komponenty	Velikost	D	D1	D2	D8	H	H1	H4	L	T	Počet zubů	CAD
06224-32041X20	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M4	32	10	14	25	5	22,1	20	–	12	3D
06224-32041X30	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M4	32	10	14	25	5	22,1	30	–	12	3D
06224-32041X40	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M4	32	10	14	25	5	22,1	40	–	12	3D
06224-32051X10	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M5	32	10	14	25	5	22,1	10	–	12	3D
06224-32051X15	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M5	32	10	14	25	5	22,1	15	–	12	3D
06224-32051X20	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M5	32	10	14	25	5	22,1	20	–	12	3D
06224-32051X25	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M5	32	10	14	25	5	22,1	25	–	12	3D
06224-32051X30	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M5	32	10	14	25	5	22,1	30	–	12	3D
06224-32051X40	174,30 Kč		vnější závit	černá RAL 9005	ocel	1	M5	32	10	14	25	5	22,1	40	–	12	3D
06224-40051X10	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M5	40	13,5	18	30,5	5,5	26,6	10	–	12	3D
06224-40051X15	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M5	40	13,5	18	30,5	5,5	26,6	15	–	12	3D
06224-40051X20	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M5	40	13,5	18	30,5	5,5	26,6	20	–	12	3D
06224-40051X25	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M5	40	13,5	18	30,5	5,5	26,6	25	–	12	3D
06224-40051X30	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M5	40	13,5	18	30,5	5,5	26,6	30	–	12	3D
06224-40051X40	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M5	40	13,5	18	30,5	5,5	26,6	40	–	12	3D
Objednací kód	Základní cena bez DPH	Objednat	Druh závitu	Barva základního tělesa	Materiál komponenty	Velikost	D	D1	D2	D8	H	H1	H4	L	T	Počet zubů	CAD
06224-40061X10	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M6	40	13,5	18	30,5	5,5	26,6	10	–	12	3D
06224-40061X15	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M6	40	13,5	18	30,5	5,5	26,6	15	–	12	3D
06224-40061X20	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M6	40	13,5	18	30,5	5,5	26,6	20	–	12	3D
06224-40061X25	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M6	40	13,5	18	30,5	5,5	26,6	25	–	12	3D
06224-40061X30	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M6	40	13,5	18	30,5	5,5	26,6	30	–	12	3D
06224-40061X40	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M6	40	13,5	18	30,5	5,5	26,6	40	–	12	3D
06224-40081X15	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M8	40	13,5	18	30,5	5,5	26,6	15	–	12	3D
06224-40081X20	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M8	40	13,5	18	30,5	5,5	26,6	20	–	12	3D
06224-40081X25	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M8	40	13,5	18	30,5	5,5	26,6	25	–	12	3D
06224-40081X30	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M8	40	13,5	18	30,5	5,5	26,6	30	–	12	3D
06224-40081X40	187,90 Kč		vnější závit	černá RAL 9005	ocel	2	M8	40	13,5	18	30,5	5,5	26,6	40	–	12	3D
06224-50081X15	206,20 Kč		vnější závit	černá RAL 9005	ocel	3	M8	50	17	22	41,9	10	37,1	15	–	12	3D
06224-50081X20	206,20 Kč		vnější závit	černá RAL 9005	ocel	3	M8	50	17	22	41,9	10	37,1	20	–	12	3D
06224-50081X25	206,20 Kč		vnější závit	černá RAL 9005	ocel	3	M8	50	17	22	41,9	10	37,1	25	–	12	3D
06224-50081X30	206,20 Kč		vnější závit	černá RAL 9005	ocel	3	M8	50	17	22	41,9	10	37,1	30	–	12	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
