Trubková madla Bighand

Popis produktu

Kód:	06948-01
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Trubková madla Bighand | 06948-01
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06948–01 Trubková madla Bighand

Varianty
Technické parametry

Popis výrobku	Nově navržená trubková rukojeť Bighand umožňuje díky svému ergonomickému oválnému tvaru a zvolené velikosti trubky bezpečný a příjemný úchop. Zaujme svým nadčasovým a elegantním vzhledem a díky různému barevnému provedení se optimálně přizpůsobí prostředí.
Materiál	Oválná trubka z hliníku. Koncovky z termoplastu, polyamidu. Krytky z termoplastu, polyamidu. Úchytná pouzdra z ušlechtilé oceli.

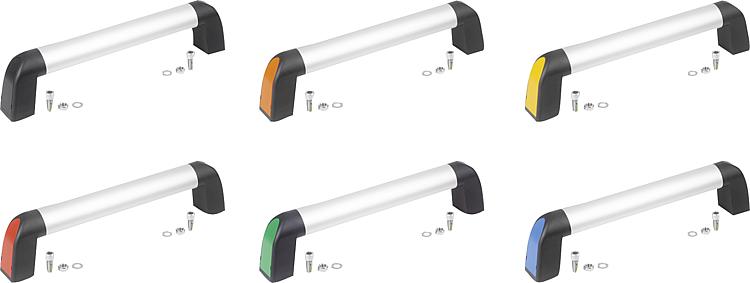

Provedení	Oválná trubka, tmavošedá, komaxitovaná (lesklá), černá eloxovaná (matná ) a přírodně eloxovaná (matná). Koncovky, tmavošedé RAL 7021. Krytky tmavošedé RAL 7021, čistě oranžová RAL 2004, sytě žlutá RAL 1021, bezpečnostní červená RAL 3020, signální zelená RAL 6032 a bezpečnostní modrá RAL 5017.
Upozornění	Upevňovací materiál není součástí dodávky. Pro bezpečné a trvalé upevnění se doporučuje šrouby s válcovou hlavou s vnitřním šestihranem a se závitovou pojistkou LONG-LOK.
Pracovní teplota	Teplota při dlouhodobém používání max. 100 °C. Teplota při krátkodobém používání max. 180 °C.
Montáž	Tvar koncovek má takové provedení, aby trubkovou rukojeť bylo možné upevnit ze strany obsluhy nebo ze zadní strany. K tomuto účelu slouží šrouby s válcovou hlavou a vnitřním šestihranem podle DIN nebo šrouby se šestihrannou hlavou a závitem M8. Po montáži lze krytky zatlačit rukou. Na krytkách jsou po obou stranách zářezy, aby bylo možné provádět nedestruktivní demontáž šroubovákem.
Na vyžádání	Vzdálenost os „A“ v odstupňovaných nestandardních délkách.
Příslušenství	07160 Šrouby s válcovou hlavou a vnitřním šestihranem, DIN 912 / DIN EN ISO 4762 závitová pojistka LONG-LOK 07160 Šrouby s válcovou hlavou a vnitřním šestihranem, DIN 912 / DIN EN ISO 4762 07171 Šrouby s šestihrannou hlavou DIN 933 / DIN-EN-ISO 4017 07210 Šestihranné šrouby DIN 934 / DIN EN ISO 4032 / DIN EN 24032 07300 Podložky DIN 125 / DIN EN ISO 7089 provedení A

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva oválná trubka	povrch základní těleso	Barva kryt	A	B	D	H	L	Nosná síla N	CAD
06948-01-1801	638,60 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	180	39,2	8	75,5	213,4	1000	.step
06948-01-2001	647,90 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	200	39,2	8	75,5	233,4	1000	.step
06948-01-2501	667,00 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	250	39,2	8	75,5	283,4	1000	.step
06948-01-3001	681,30 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	300	39,2	8	75,5	333,4	1000	.step
06948-01-3501	698,70 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	350	39,2	8	75,5	383,4	1000	.step
06948-01-4001	714,30 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	400	39,2	8	75,5	433,4	1000	.step
06948-01-5001	754,20 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	500	39,2	8	75,5	533,4	1000	.step
06948-01-6001	796,80 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	600	39,2	8	75,5	633,4	1000	.step
06948-01-1802	638,60 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	180	39,2	8	75,5	213,4	1000	.step
06948-01-2002	647,90 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	200	39,2	8	75,5	233,4	1000	.step
06948-01-2502	667,00 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	250	39,2	8	75,5	283,4	1000	.step
06948-01-3002	681,30 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	300	39,2	8	75,5	333,4	1000	.step
06948-01-3502	698,70 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	350	39,2	8	75,5	383,4	1000	.step
06948-01-4002	714,30 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	400	39,2	8	75,5	433,4	1000	.step
06948-01-5002	754,20 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	500	39,2	8	75,5	533,4	1000	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva oválná trubka	povrch základní těleso	Barva kryt	A	B	D	H	L	Nosná síla N	CAD
06948-01-6002	796,80 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	600	39,2	8	75,5	633,4	1000	.step
06948-01-18016	638,60 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	180	39,2	8	75,5	213,4	1000	.step
06948-01-20016	647,90 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	200	39,2	8	75,5	233,4	1000	.step
06948-01-25016	667,00 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	250	39,2	8	75,5	283,4	1000	.step
06948-01-30016	681,30 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	300	39,2	8	75,5	333,4	1000	.step
06948-01-35016	698,70 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	350	39,2	8	75,5	383,4	1000	.step
06948-01-40016	714,30 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	400	39,2	8	75,5	433,4	1000	.step
06948-01-50016	754,20 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	500	39,2	8	75,5	533,4	1000	.step
06948-01-60016	796,80 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	600	39,2	8	75,5	633,4	1000	.step
06948-01-18084	638,60 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	180	39,2	8	75,5	213,4	1000	.step
06948-01-20084	647,90 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	200	39,2	8	75,5	233,4	1000	.step
06948-01-25084	667,00 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	250	39,2	8	75,5	283,4	1000	.step
06948-01-30084	681,30 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	300	39,2	8	75,5	333,4	1000	.step
06948-01-35084	698,70 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	350	39,2	8	75,5	383,4	1000	.step
06948-01-40084	714,30 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	400	39,2	8	75,5	433,4	1000	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva oválná trubka	povrch základní těleso	Barva kryt	A	B	D	H	L	Nosná síla N	CAD
06948-01-50084	754,20 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	500	39,2	8	75,5	533,4	1000	.step
06948-01-60084	796,80 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	600	39,2	8	75,5	633,4	1000	.step
06948-01-18086	638,60 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	180	39,2	8	75,5	213,4	1000	.step
06948-01-20086	647,90 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	200	39,2	8	75,5	233,4	1000	.step
06948-01-25086	667,00 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	250	39,2	8	75,5	283,4	1000	.step
06948-01-30086	681,30 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	300	39,2	8	75,5	333,4	1000	.step
06948-01-35086	698,70 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	350	39,2	8	75,5	383,4	1000	.step
06948-01-40086	714,30 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	400	39,2	8	75,5	433,4	1000	.step
06948-01-50086	754,20 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	500	39,2	8	75,5	533,4	1000	.step
06948-01-60086	796,80 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	600	39,2	8	75,5	633,4	1000	.step
06948-01-18087	638,60 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	180	39,2	8	75,5	213,4	1000	.step
06948-01-20087	647,90 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	200	39,2	8	75,5	233,4	1000	.step
06948-01-25087	667,00 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	250	39,2	8	75,5	283,4	1000	.step
06948-01-30087	681,30 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	300	39,2	8	75,5	333,4	1000	.step
06948-01-35087	698,70 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	350	39,2	8	75,5	383,4	1000	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva oválná trubka	povrch základní těleso	Barva kryt	A	B	D	H	L	Nosná síla N	CAD
06948-01-40087	714,30 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	400	39,2	8	75,5	433,4	1000	.step
06948-01-50087	754,20 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	500	39,2	8	75,5	533,4	1000	.step
06948-01-60087	796,80 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	600	39,2	8	75,5	633,4	1000	.step
06948-01-180011	701,70 Kč		černá	eloxováno	tmavošedá RAL 7021	180	39,2	8	75,5	213,4	1000	.step
06948-01-200011	712,90 Kč		černá	eloxováno	tmavošedá RAL 7021	200	39,2	8	75,5	233,4	1000	.step
06948-01-250011	731,80 Kč		černá	eloxováno	tmavošedá RAL 7021	250	39,2	8	75,5	283,4	1000	.step
06948-01-300011	748,40 Kč		černá	eloxováno	tmavošedá RAL 7021	300	39,2	8	75,5	333,4	1000	.step
06948-01-350011	768,40 Kč		černá	eloxováno	tmavošedá RAL 7021	350	39,2	8	75,5	383,4	1000	.step
06948-01-400011	785,90 Kč		černá	eloxováno	tmavošedá RAL 7021	400	39,2	8	75,5	433,4	1000	.step
06948-01-500011	829,80 Kč		černá	eloxováno	tmavošedá RAL 7021	500	39,2	8	75,5	533,4	1000	.step
06948-01-600011	878,20 Kč		černá	eloxováno	tmavošedá RAL 7021	600	39,2	8	75,5	633,4	1000	.step
06948-01-180012	701,70 Kč		černá	eloxováno	oranžová RAL 2004	180	39,2	8	75,5	213,4	1000	.step
06948-01-200012	712,90 Kč		černá	eloxováno	oranžová RAL 2004	200	39,2	8	75,5	233,4	1000	.step
06948-01-250012	731,80 Kč		černá	eloxováno	oranžová RAL 2004	250	39,2	8	75,5	283,4	1000	.step
06948-01-300012	748,40 Kč		černá	eloxováno	oranžová RAL 2004	300	39,2	8	75,5	333,4	1000	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
