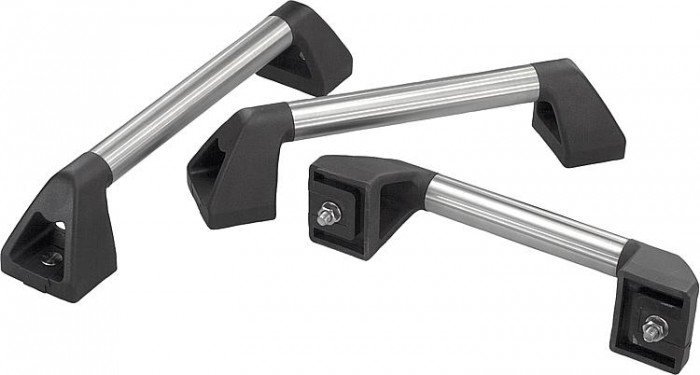

Trubková madla

Popis produktu

Kód:	06942
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Trubková madla | 06942
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06942 Trubková madla

Varianty
Technické parametry

Material	Patky ramena z vyztuženého termoplastu. Spojovací trubka nerezová ocel 1.4301, vložky ušlechtilá ocel 1.4305.
Odkaz na výkres	Provedení A: s vybráním pro šroub Provedení B: závitová vložka 1) Nástavec hlavy šroubu (A), popř. závitová vložka (B).
Provedení:	Patky ramena s jemnou strukturou, černé. Spojovací ramena jemně vybroušena. Vložky jemně vysoustruženy.
Upozornění	Přesného usazení ramena na umělohmotný čep je dosaženo díky rozpěrným vložkám. Použití O-kroužku zabraňuje vniknutí stříkající vody. Různé způsoby uchycení umožňují montáž z čelní i zadní strany i oboustrannou montáž. Materiál upevňovacích dílů k madlům s vybráním pro šroub je z nerezové oceli. Madla se závitovou vložkou se dodávají bez šroubů.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	A	B	D	H	L	Nosná síla N
06942-300101	2 790,60 Kč		CAD	A	300	80	11	90	350	1000
06942-350101	2 937,70 Kč		CAD	A	350	80	11	90	400	1000
06942-400101	3 093,20 Kč		CAD	A	400	80	11	90	450	1000
06942-500101	3 398,70 Kč		CAD	A	500	80	11	90	550	1000
06942-600101	3 712,50 Kč		CAD	A	600	80	11	90	650	1000
06942-300102	2 881,60 Kč		CAD	B	300	80	M10	90	350	1000
06942-350102	3 035,80 Kč		CAD	B	350	80	M10	90	400	1000
06942-400102	3 209,20 Kč		CAD	B	400	80	M10	90	450	1000
06942-500102	3 492,30 Kč		CAD	B	500	80	M10	90	550	1000
06942-600102	3 808,50 Kč		CAD	B	600	80	M10	90	650	1000
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
