Upínací páky z plastu s bezpečnostní funkcí, s vnějším závitem

Novinka

Popis produktu

Kód:	06613-11
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky z plastu s bezpečnostní funkcí, s vnějším závitem | 06613-11
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06613–11 Upínací páky z plastu s bezpečnostní funkcí, s vnějším závitem

Varianty
Technické parametry

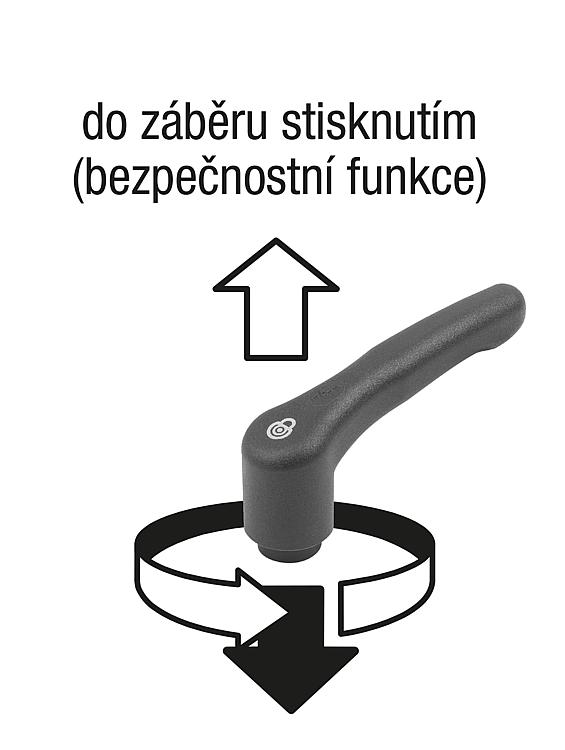

Popis výrobku	Upínací páky s bezpečnostní funkcí zabraňují změnám v místě sevření v důsledku náhodného otevření nebo zavření. Ve výchozím stavu lze pákou volně otáčet a není spojení a místem sevření. Teprve po stisknutí ovládací páky zaskočí ozubení a sevření lze uvolnit nebo přitáhnout. Umístění do původní polohy se uskuteční silou pružiny bezprostředně po uvolnění ovládací páky.
Materiál	Ovládací úchyt a vložka z vyztuženého plastu. Závitový čep z oceli 5.8.
Provedení	Ocel, modře pasivovaná.
Přednosti	Ochrana před nechtěným otevřením a uzavřením. Uzavřený obrys úchytu bez rušivé hrany.
Na vyžádání	Nestandardní provedení.

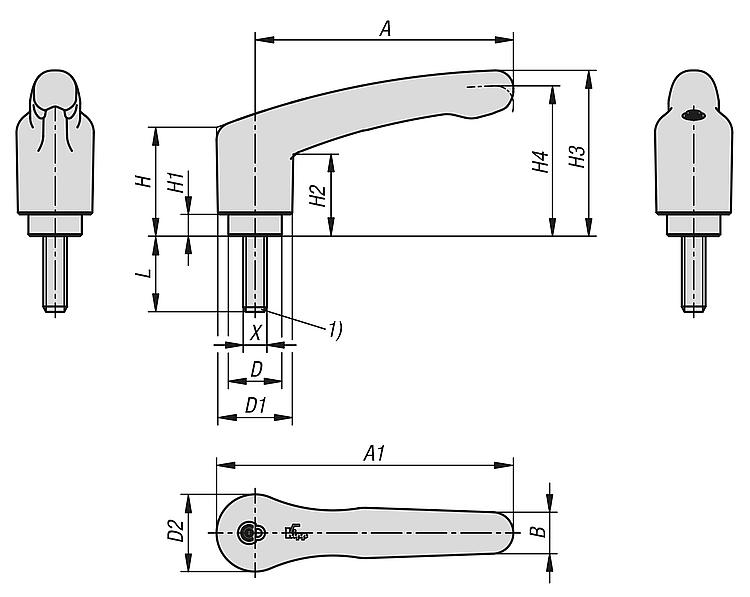

Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Počet zubů	CAD
06613-11-2051X10	127,60 Kč		tmavošedá RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-2051X20	127,60 Kč		tmavošedá RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-2051X30	127,60 Kč		tmavošedá RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-2051X40	129,20 Kč		tmavošedá RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-2061X10	127,60 Kč		tmavošedá RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-2061X20	127,60 Kč		tmavošedá RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-2061X30	127,60 Kč		tmavošedá RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-2061X40	129,20 Kč		tmavošedá RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-2081X10	127,60 Kč		tmavošedá RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-2081X20	127,60 Kč		tmavošedá RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-2081X30	127,60 Kč		tmavošedá RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-2081X40	129,20 Kč		tmavošedá RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-20584X10	127,60 Kč		bezpečnostní červená RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-20584X20	127,60 Kč		bezpečnostní červená RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-20584X30	127,60 Kč		bezpečnostní červená RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Počet zubů	CAD
06613-11-20584X40	129,20 Kč		bezpečnostní červená RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-20684X10	127,60 Kč		bezpečnostní červená RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-20684X20	127,60 Kč		bezpečnostní červená RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-20684X30	127,60 Kč		bezpečnostní červená RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-20684X40	129,20 Kč		bezpečnostní červená RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
06613-11-20884X10	127,60 Kč		bezpečnostní červená RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
06613-11-20884X20	127,60 Kč		bezpečnostní červená RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
06613-11-20884X30	127,60 Kč		bezpečnostní červená RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
06613-11-20884X40	129,20 Kč		bezpečnostní červená RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
